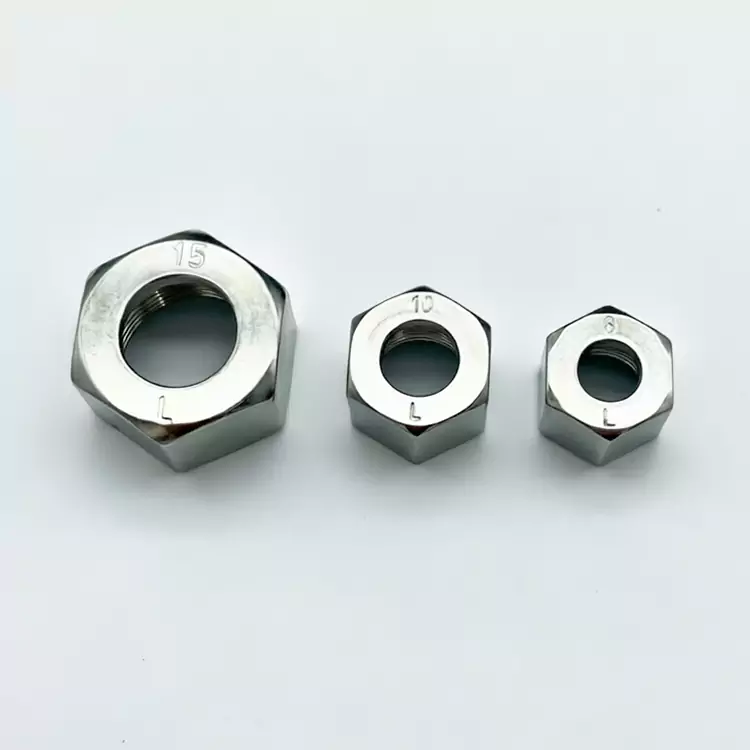

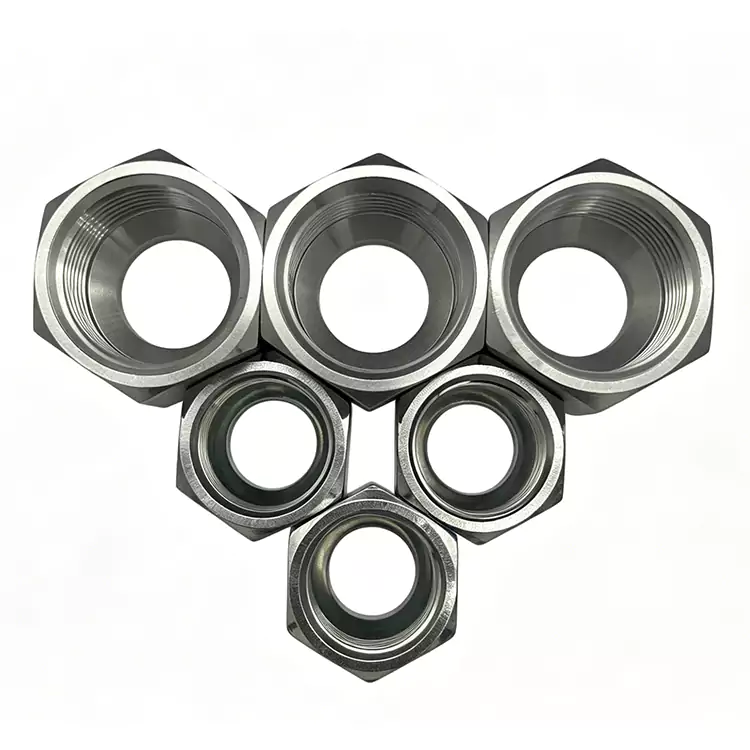

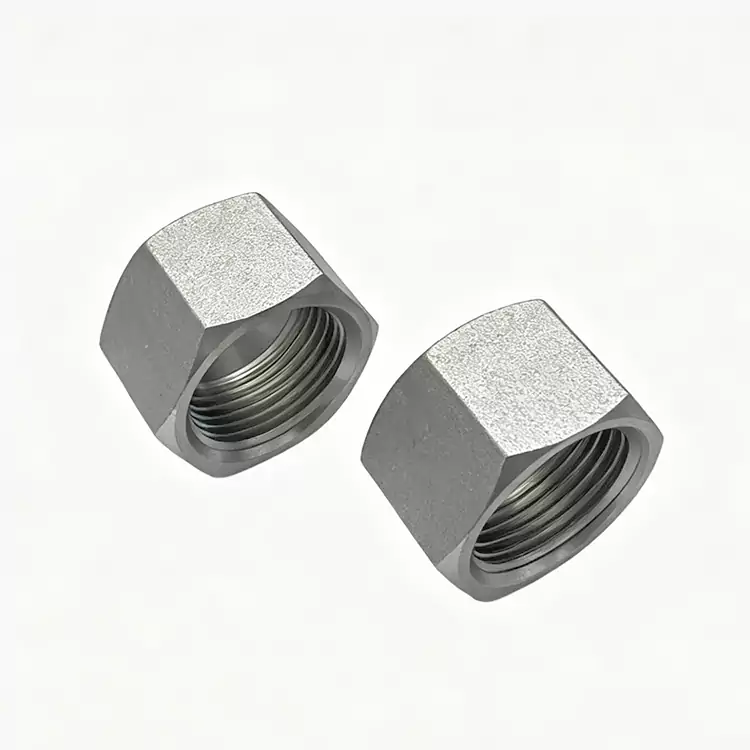

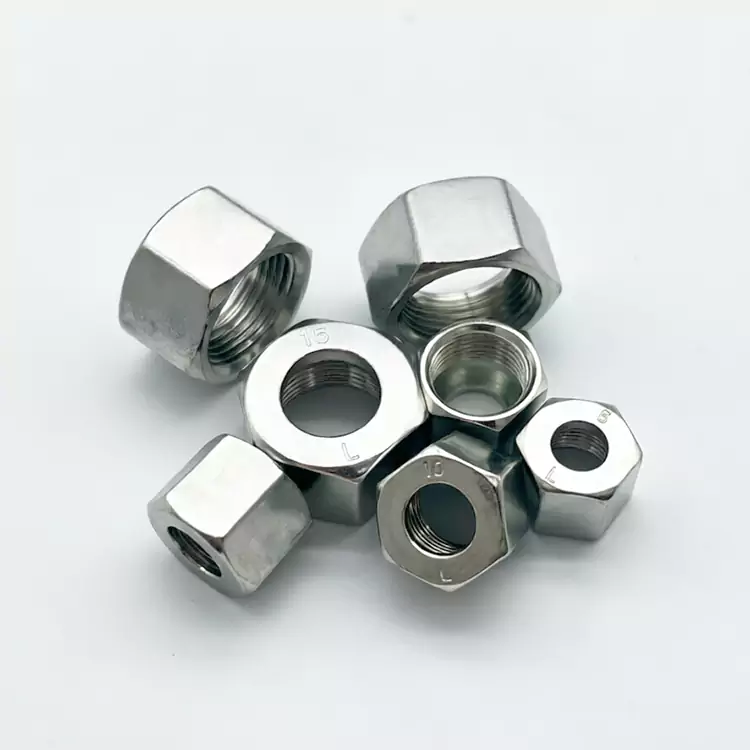

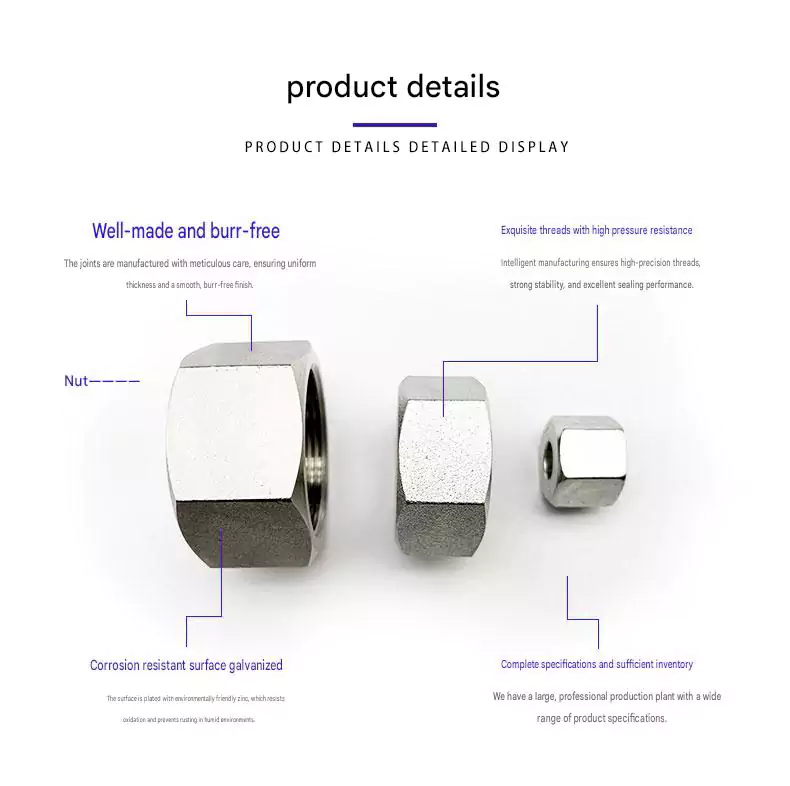

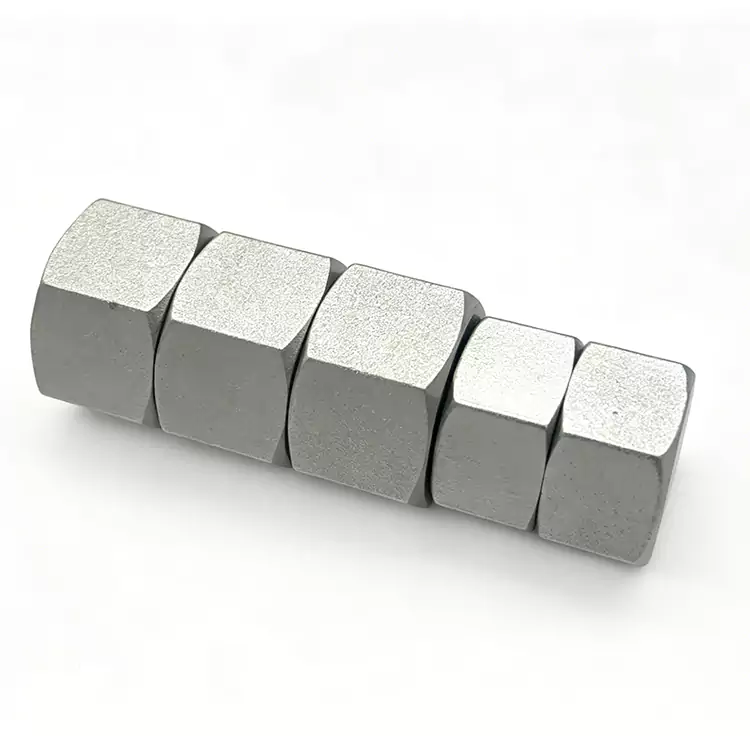

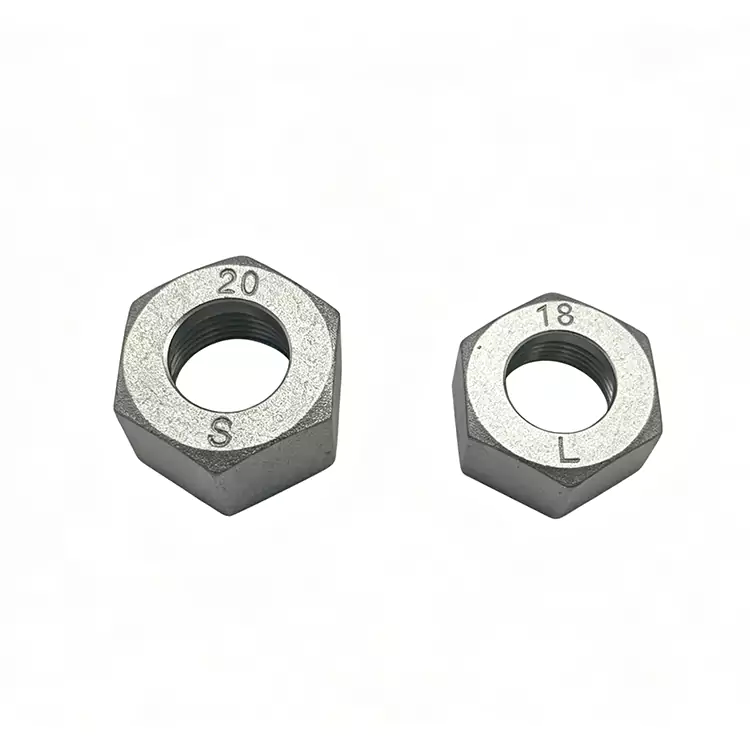

Porca de virola hidráulica de precisão

A porca virola hidráulica de precisão é um componente de fixação de alta precisão para sistemas de tubulação hidráulica de alta pressão. É fabricado através de tecnologia precisa de forjamento a frio, com uma tolerância geral controlada em ± 0,02 mm. O produto está disponível em duas séries de materiais: aço carbono e aço inoxidável. Ele segue estritamente os padrões internacionais de dutos, como DIN e ISO, e pode obter uma conexão rígida com vazamento zero do duto sob uma condição de alta pressão de 63 MPa. É compatível com o equipamento de pré-instalação de ponteira da fábrica, possui correspondência de alta precisão de montagem, suporta processamento de personalização de atacado e OEM em lote e é amplamente aplicável a vários cenários de correspondência e substituição de tubulações hidráulicas industriais, como máquinas de moldagem por injeção, máquinas de construção, equipamentos de energia eólica, etc.

Função e vantagens do produto

A porca virola hidráulica de precisão é um componente de fixação central indispensável no sistema de conexão de tubulação hidráulica. É utilizado em conjunto com a tampa e o corpo articular. Ao aplicar força de compressão axial ao apertar a porca, a tampa sofre deformação elástica e se ajusta firmemente à parede externa do tubo de aço. Ao mesmo tempo, a superfície cônica externa da tampa adere intimamente à superfície cônica interna do corpo da junta, conseguindo assim uma conexão rígida não soldada, de alta resistência e altamente vedada entre o tubo de aço e a junta.

Diferente das conexões soldadas tradicionais, as porcas pontiagudas não requerem trabalho a quente. O processo de instalação é simples e rápido, podendo ser desmontados repetidamente sem danificar a tubulação. Eles evitam efetivamente problemas como contaminação por escória de solda, deformação da tubulação e concentração de tensão causada pela soldagem, tornando-os a solução principal para substituir conexões soldadas em sistemas hidráulicos modernos de alta pressão.

Especificações técnicas detalhadas

Campos principais de aplicação

Indústria de máquinas de moldagem por injeção: Conexões de tubulações para unidades de energia hidráulica, mecanismos de fixação de moldes e mecanismos de injeção
Indústria de máquinas de engenharia: Sistemas hidráulicos de escavadeiras, carregadeiras e guindastes
Indústria de Energia Eólica: Sistemas hidráulicos de inclinação e sistemas de guinada de turbinas eólicas
Indústria de construção naval: Engrenagens de direção hidráulicas marítimas, guinchos e sistemas hidráulicos de tampa de escotilha
Indústria Metalúrgica: Tubulações hidráulicas de equipamentos de laminação de aço e equipamentos de lingotamento contínuo
Indústria de Compressores de Ar: Sistemas de separação óleo-gás e sistemas de refrigeração de compressores de ar de parafuso

Instruções de conformidade padrão e inspeção de qualidade de fábrica

Esta porca virola hidráulica de precisão é produzida em total conformidade com os padrões internacionais unificados de DIN 2999, ISO 8434 e ISO 8437-1. O passo da rosca, as dimensões do diâmetro interno e externo e as tolerâncias de montagem são padronizados e unificados. Ele pode ser totalmente intercambiável e compatível com as principais marcas globais de conectores hidráulicos e acessórios para tubulações. Nenhuma perfuração secundária, modificação de rosqueamento ou ajuste é necessária nas instalações do cliente. Pode ser conectado e montado diretamente, melhorando significativamente a eficiência da instalação de engenharia e manutenção de equipamentos.

A fábrica controla rigorosamente o processo de produção através do sistema de gestão de qualidade ISO9001. Cada lote de produtos passa por testes de dureza, inspeção completa das tolerâncias de rosca e testes de simulação de vedação de alta pressão para garantir que nenhum produto defeituoso seja enviado em lotes. Relatórios personalizados de inspeção de fábrica, certificados de rastreabilidade de materiais e documentos de qualificação de conformidade podem ser fornecidos para atender às necessidades de clientes estrangeiros para desembaraço aduaneiro, inspeção de fábrica, arquivamento de arquivos de projeto e aceitação.

Normas de Operação no Local e Sugestões de Manutenção Diária

Durante a montagem deve ser adotado um método de pré-aperto segmentado. É proibido apertar com força de uma só vez para evitar deslizamento da rosca, deformação da porca ou pré-aperto insuficiente que leva à vibração e afrouxamento do equipamento. Ao mesmo tempo, os tubos de aço com espessura de parede padrão devem ser compatíveis. Materiais de tubo finos ou grossos não padronizados farão com que a luva não se encaixe bem, resultando em vedação instável e problemas de vazamento ocultos.

Durante as inspeções diárias dos equipamentos, o foco está na verificação do estado de aperto das porcas em posições com oscilação mecânica e vibração de alta frequência. Limpe regularmente as manchas de óleo, poeira e impurezas na superfície da linha para evitar o acúmulo a longo prazo de meios corrosivos que causam encravamento e ferrugem da linha. Para tubulações de equipamentos que ficaram ociosas por muito tempo, devem ser tomadas medidas de proteção para evitar umidade e ferrugem nas juntas, para evitar dificuldades de desmontagem e montagem no futuro.

Política de garantia e garantia pós-venda de ciclo completo

Sob condições de instalação adequada, combinação de tubos padrão e operação com pressão nominal, nossa porca virola hidráulica de precisão desfruta de uma garantia original de fábrica de 12 meses. Falhas de vedação, danos na rosca e falhas de montagem causadas por defeitos de matéria-prima, tolerâncias excessivas de processamento ou deficiências de desempenho de fábrica podem ser substituídas ou complementadas gratuitamente.

Danos às peças causados ​​por condições de sobrepressão, incompatibilidade de tubos, desmontagem violenta por humanos ou modificações não autorizadas não são cobertos pela garantia. Antes da venda, podem ser fornecidas opções gratuitas de condições de trabalho e orientação técnica sobre a correspondência de materiais para evitar riscos de compra e uso na fonte.

Perguntas frequentes (FAQ)

Q1: As porcas de virola hidráulica de precisão podem ser reutilizadas?
R: Sob condições corretas de instalação e desmontagem, as porcas da ponteira podem ser reutilizadas, mas é recomendado substituir a ponteira sempre para garantir o desempenho da vedação.

Q2: Como a pressão de trabalho das porcas de ponteira varia com os diferentes tamanhos de tubos?
R: A pressão de trabalho é determinada principalmente pela espessura e pelo material da parede do tubo de aço, e não pela porca da virola em si. Geralmente, diâmetros de tubos menores podem suportar pressões mais altas.

Q3: Como instalar uma porca pontiaguda corretamente?
R: - Certifique-se de que a extremidade do tubo esteja quadrada, sem rebarbas e limpa.
   - Deslize a porca e a ponteira sobre o tubo na ordem correta.
   - Insira o tubo totalmente no corpo da conexão.
   - Apertar a porca por etapas: apertar manualmente → pré-apertar → torque final (utilizar chave dinamométrica).
   - Verifique o engate da ponteira (sem movimento axial).

Q4: Quais são as razões para o travamento ou travamento da porca roscada durante a instalação?
R: As principais causas são impurezas residuais nas roscas, força excessiva de aperto único e incompatibilidade nas especificações dos componentes. Antes da instalação é necessário limpar as manchas da rosca e utilizar um método de pré-aperto segmentado para montagem. As porcas de nossa fábrica possuem alta precisão de rosca e bom acabamento superficial, o que pode reduzir significativamente a probabilidade de repetidos travamentos de desmontagem e travamento de rosca.

Q5: As porcas de manga de aço carbono podem ser usadas diretamente em ambientes externos úmidos?
R: Não é recomendado para uso a longo prazo. O material de aço carbono tem fraca resistência à umidade e prevenção de ferrugem. Ambientes externos com alta umidade e chuva são propensos à oxidação e ferrugem, dificultando a desmontagem e reduzindo a estabilidade da vedação. Para condições externas e úmidas, os modelos de aço inoxidável 304 ou 316L são preferidos. Eles são mais estáveis ​​e duráveis ​​de usar.

Q6: As porcas de manga de nossa fábrica e nossas próprias máquinas de pré-montagem de manga são totalmente compatíveis?
R: Eles são totalmente compatíveis. Todas as porcas de bucha são calibradas e testadas em sincronização com nosso equipamento de pré-montagem. O curso de pré-compressão e a tolerância de montagem são altamente consistentes, alcançando efeitos de pré-montagem padronizados e garantindo precisão uniforme na montagem da tubulação, evitando completamente desvios de vedação e riscos de vazamento causados ​​por peças incompatíveis.
