Resumo do artigo:Uma conexão confiável do tubo hidráulico depende de mais do que apenas o corpo da conexão. Um selecionado corretamenteManga Hidráulica de Carbonopode reforçar a conexão do tubo, melhorar a distribuição da carga, suportar a vedação metal com metal e reduzir o risco de vazamento causado por vibração ou tensão de montagem. Este guia explica seu princípio de funcionamento, especificações, vantagens, aplicações, considerações de instalação e fatores de seleção para sistemas hidráulicos industriais.

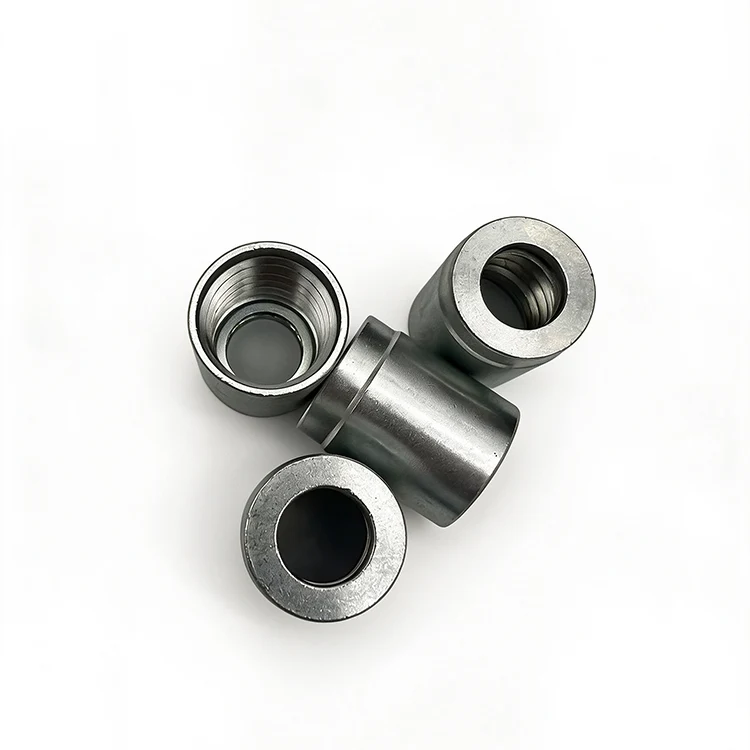

A Manga Hidráulica de Carbonoé um componente tipo mordida usinado com precisão usado em conexões de tubos de compressão. Ele funciona em conjunto com um corpo de conexão e uma porca para criar uma conexão segura entre a tubulação de aço sem costura e a conexão hidráulica. Durante a montagem, a compressão axial faz com que a borda cortante da luva penetre na parede do tubo, criando uma conexão metal com metal travada mecanicamente.
Ao contrário das conexões soldadas, este projeto não requer trabalho a quente durante a instalação normal. É, portanto, útil para sistemas hidráulicos onde a montagem confiável, o acesso para manutenção, a resistência à vibração e o desempenho consistente da vedação são importantes.
Para compradores industriais, a escolha do fabricante é igualmente importante.XYOONproduz luvas hidráulicas de aço carbono projetadas de acordo com os requisitos da DIN 2353 e ISO 8434-1, com opções para fornecimento padrão e compras industriais.
O produto está disponível para aplicações das séries DIN 2353 L e S e é projetado para conexões de tubos hidráulicos de alta pressão. Dependendo da configuração e das condições do sistema, a pressão nominal de trabalho pode atingir até 630 bar.
O princípio de funcionamento baseia-se na deformação mecânica controlada. Quando a porca da conexão é apertada de acordo com o procedimento de montagem exigido, a luva se move axialmente contra o cone da conexão. Sua aresta de corte penetra progressivamente na superfície externa do tubo de aço sem costura.
Isso cria vários efeitos mecânicos importantes:
A preparação correta do tubo é essencial. Precisão de corte, rebarbação, limpeza, dimensões do tubo, compatibilidade de buchas e procedimento de montagem influenciam a conexão final. Uma luva de alta qualidade não pode compensar um tubo preparado incorretamente ou uma conexão incompatível.
Ao comparar mangas hidráulicas, os engenheiros devem olhar além do material apenas. Padrões, classificação de pressão, tratamento de superfície, resistência à corrosão, compatibilidade dimensional e capacidade de remontagem afetam o desempenho a longo prazo.
| Parâmetro | Especificação | Importância da Engenharia |
|---|---|---|
| Material | Aço carbono de alta resistência | Fornece resistência estrutural para conexões de tubos hidráulicos |
| Padrões Aplicáveis | DIN 2353 L/S, ISO 8434-1 | Suporta compatibilidade dimensional padronizada |
| Classificação de pressão | Até 630 bar/63 MPa | Adequado para aplicações hidráulicas exigentes de alta pressão |
| Tratamento de superfície | Zincagem de 8–12 μm ou fosfato preto | Fornece proteção de superfície e flexibilidade de aplicação |
| Resistência à névoa salina | Mais de 500 horas | Melhora a resistência à exposição ambiental corrosiva |
| Remontagem | 2–3 vezes em condições adequadas | Suporta requisitos de manutenção e serviço |
| Sistema de Qualidade | ISO 9001:2015 | Suporta fabricação controlada e gerenciamento de qualidade |
A capacidade de pressão real deve sempre ser avaliada juntamente com o material do tubo, as dimensões do tubo, a configuração da conexão, a temperatura, o meio de trabalho e o projeto completo do sistema hidráulico. A classificação máxima publicada de um componente não deve ser automaticamente tratada como a classificação permitida de todo um sistema montado.
O equipamento hidráulico freqüentemente opera sob flutuações substanciais de pressão. Uma conexão do tipo mordida montada corretamente fornece uma interface de tubo retida mecanicamente que pode ser usada em circuitos hidráulicos exigentes. A linha de mangas de aço carbono da XYOON foi projetada para aplicações com pressões de trabalho de até 630 bar.
A vanguarda é uma área funcional crítica. A usinagem de precisão ajuda a obter um encaixe controlado na parede do tubo, enquanto dimensões consistentes permitem uma montagem repetível. Isto é particularmente importante quando múltiplas conexões hidráulicas devem ser instaladas na mesma máquina.
O aço carbono fornece resistência mecânica útil, enquanto o tratamento de superfície melhora a resistência ambiental. XYOON oferece versões zincadas com espessura de revestimento de 8–12 μm e resistência declarada à névoa salina de mais de 500 horas. O tratamento com fosfato preto também está disponível para aplicações específicas de alta temperatura ou sem lubrificação.
A compatibilidade com as dimensões DIN 2353 e ISO 8434-1 pode simplificar o fornecimento, a manutenção e a substituição. Para fabricantes de equipamentos e equipes de manutenção, os componentes padronizados podem reduzir a complexidade associada à substituição de peças de conexão individuais.
Em condições normais e desde que a aresta de corte não tenha sido danificada, a luva pode suportar aproximadamente dois a três ciclos de remontagem. Isto pode ser útil quando o equipamento hidráulico requer inspeção, substituição de componentes ou manutenção de tubulações.
O design compacto e as características de conexão de alta pressão tornam as luvas hidráulicas de aço carbono adequadas para uma ampla gama de equipamentos de energia hidráulica.
Para aplicações expostas à água do mar, ambientes ricos em cloretos ou meios químicos agressivos, os engenheiros devem avaliar se o aço carbono é apropriado. Nesses ambientes, alternativas de aço inoxidável, como os graus 304 ou 316, podem fornecer resistência à corrosão mais adequada.
Selecionar a luva correta exige mais do que corresponder ao diâmetro nominal do tubo. As equipes de compras e engenharia devem avaliar o sistema de conexão completo antes de fazer um pedido.
Antes da montagem, o tubo deve estar limpo, cortado corretamente e livre de rebarbas excessivas ou danos superficiais. A luva e os componentes correspondentes também devem ser inspecionados quanto a contaminação ou deformação. Durante a montagem, siga o procedimento de instalação especificado pelo fabricante e os requisitos de torque, em vez de confiar apenas no julgamento visual.
Para projetos de produção maiores, o uso de preparação controlada de tubos e procedimentos de montagem padronizados pode ajudar a melhorar a consistência em múltiplas conexões.
Os componentes da conexão hidráulica podem ser pequenos, mas a precisão dimensional tem efeito direto na confiabilidade do sistema. XYOON descreve um processo de qualidade de produção que abrange inspeção de matéria-prima, usinagem CNC de precisão, inspeção de ponta, testes de dureza, verificação de tratamento de superfície e inspeção dimensional em nível de lote.
O fabricante também afirma que os lotes de produção são rastreáveis por números de lote únicos e que o seu sistema de qualidade é certificado pela ISO 9001:2015, enquanto os seus produtos são concebidos para cumprir os requisitos da DIN 2353 e ISO 8434-1.
Para compradores industriais, o serviço do fornecedor pode ser tão importante quanto as especificações dos componentes. A XYOON fornece tamanhos padrão para fornecimento regular, produção em tamanho personalizado, suporte técnico, rastreabilidade de lote, amostras mediante solicitação e garantia de 12 meses contra defeitos de fabricação.
Ao avaliar um fornecedor de luvas hidráulicas, os compradores devem, portanto, considerar tanto o desempenho do produto quanto a capacidade do fornecedor de fornecer dimensões consistentes, documentação, assistência técnica e fornecimento repetido.
É usado como um componente do tipo mordida em conexões de tubos de compressão. Durante a montagem, ele agarra a parede externa de um tubo de aço sem costura e contribui para uma conexão hidráulica mecanicamente segura e estanque.
Sim. As luvas hidráulicas de carbono XYOON são projetadas de acordo com os requisitos DIN 2353 e ISO 8434-1 e destinam-se a sistemas de encaixe de compressão padronizados compatíveis.
A classificação de pressão especificada para o produto XYOON é de até 630 bar (63 MPa). No entanto, a pressão de trabalho permitida de um conjunto hidráulico completo também deve considerar o tubo, a conexão, a temperatura, o meio e o projeto do sistema.
Em condições normais, aproximadamente dois a três ciclos de remontagem são suportados quando a aresta de corte permanece intacta. Componentes que apresentem deformação, desgaste excessivo ou danos devem ser substituídos.
O produto está disponível com zincagem de 8–12 μm e tratamento com fosfato preto. A opção apropriada depende da temperatura operacional, da exposição à corrosão e do ambiente de aplicação.
O aço carbono pode exigir consideração adicional em ambientes marinhos ou com névoa salina. Para exposição prolongada à água do mar ou a condições ricas em cloreto, os tipos de aço inoxidável como o 316 devem ser avaliados para melhorar a resistência à corrosão.
Sim. Tamanhos padrão estão disponíveis para aquisição regular, enquanto tamanhos personalizados podem ser produzidos para requisitos específicos de engenharia. XYOON afirma que os tamanhos personalizados geralmente requerem aproximadamente 15 a 20 dias úteis.
Uma luva de aço carbono bem projetada pode desempenhar um papel importante na confiabilidade das conexões de tubos hidráulicos de alta pressão. Ao combinar ação de mordida controlada, dimensões padronizadas, proteção de superfície e remontagem de fácil manutenção, ele fornece uma solução prática de conexão para máquinas de construção, máquinas-ferramentas, unidades de energia hidráulica, equipamentos agrícolas e outros sistemas industriais.
Para compradores que procuram componentes de conexão hidráulica padronizados, a XYOON fornece luvas de aço carbono com base nos requisitos DIN 2353 e ISO 8434-1, com classificações de pressão de até 630 bar, múltiplas opções de tratamento de superfície, rastreabilidade de lote e suporte técnico. Se você estiver adquirindo componentes padrão ou desenvolvendo uma solução de conexão hidráulica personalizada,Contate-nospara discutir as especificações do tubo, condições operacionais, quantidade necessária e requisitos de aplicação com a equipe XYOON.
