A tubulação rígida soldada tradicional exige soldadores certificados e licenças de trabalho a quente, além de apresentar altos riscos de contaminação interna e falha por fadiga da solda.

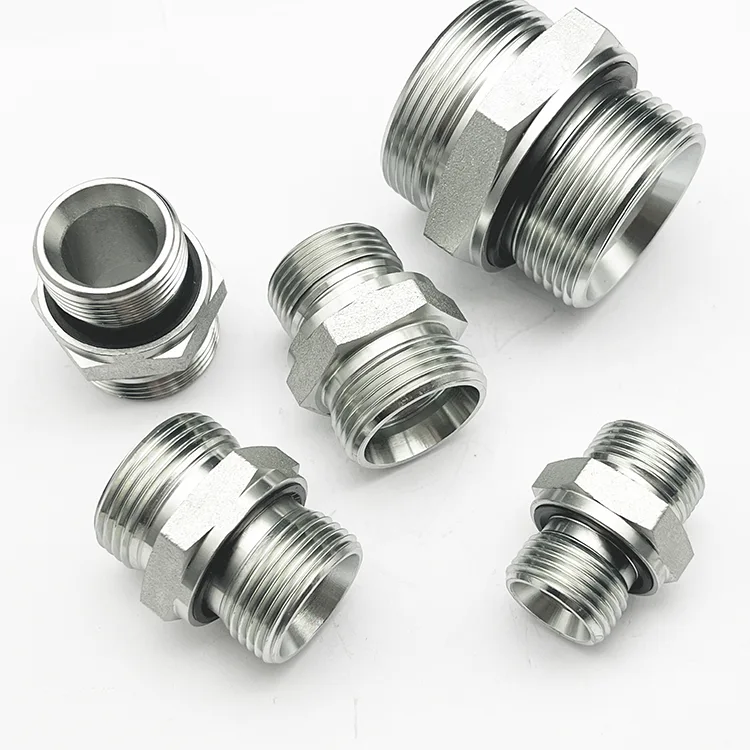

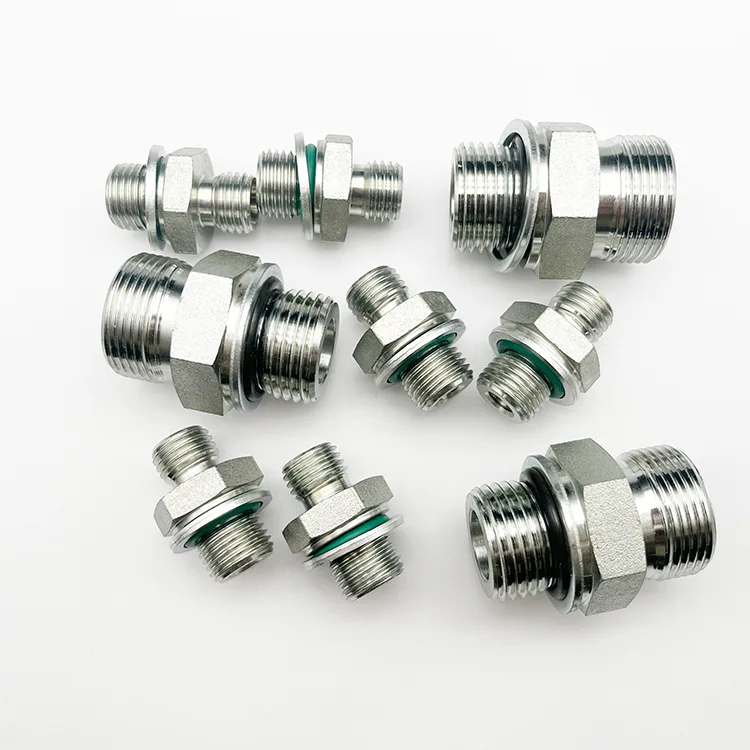

As conexões hidráulicas para tubos rígidos XYOON são conectores usinados com precisão para tubos de aço sem costura, disponíveis em configurações de compressão tipo mordida, soldáveis e alargamento de 37°. Os projetos do tipo mordida eliminam totalmente a soldagem, permitindo uma montagem rápida, limpa e à prova de vazamentos para sistemas fixos de tubulação industrial pesada.
Instalação 60% mais rápida: O design do tipo mordida requer apenas uma chave padrão. Não são necessários equipamentos de soldagem ou soldadores certificados, reduzindo drasticamente a mão de obra no local e o tempo de desligamento.
Contaminação interna zero: Nenhuma escória de solda ou incrustações de óxido presas dentro dos tubos, eliminando riscos de danos à bomba/válvula. Não é necessária lavagem pós-soldagem, ideal para circuitos de alta pureza.
Vida útil do ciclo de impulso de 1M+: Sedes de vedação de solo de precisão suportam vibração contínua e pulsação de pressão, com melhor resistência à fadiga do que juntas soldadas.
Gama completa de configurações: conectores retos, cotovelos, tês, redutores, anteparos, plugues e tampas, todos provenientes de um único fornecedor com qualidade consistente.
Reutilizáveis e de fácil manutenção: as conexões do tipo mordida suportam desmontagens e remontagens repetidas, tornando as modificações do sistema e a manutenção de rotina rápidas e de baixo custo.
|
Categoria |
Detalhes |
|
Tipos de conexão |
Tipo de mordida de 24° (DIN 2353), soldável de topo/soquete, alargamento de 37° (SAE J514) |
|
Faixa de diâmetro externo do tubo |
φ6mm– φ42mm (1/4"–1-1/2") |
|
Materiais |
Aço carbono (C45/ST37.4), SS304, SS316L |
|
Pressão máxima de trabalho |
Aço carbono pesado: até 630bar (tamanhos pequenos); Aço inoxidável: até 400bar |
|
Faixa de temperatura |
-50℃a +200℃(sujeito à configuração do selo) |
|
Tratamento de superfície |
Aço carbono: zincagem trivalente de 8–12μm, passivado Aço inoxidável: decapado/eletropolido |
|
Configurações |

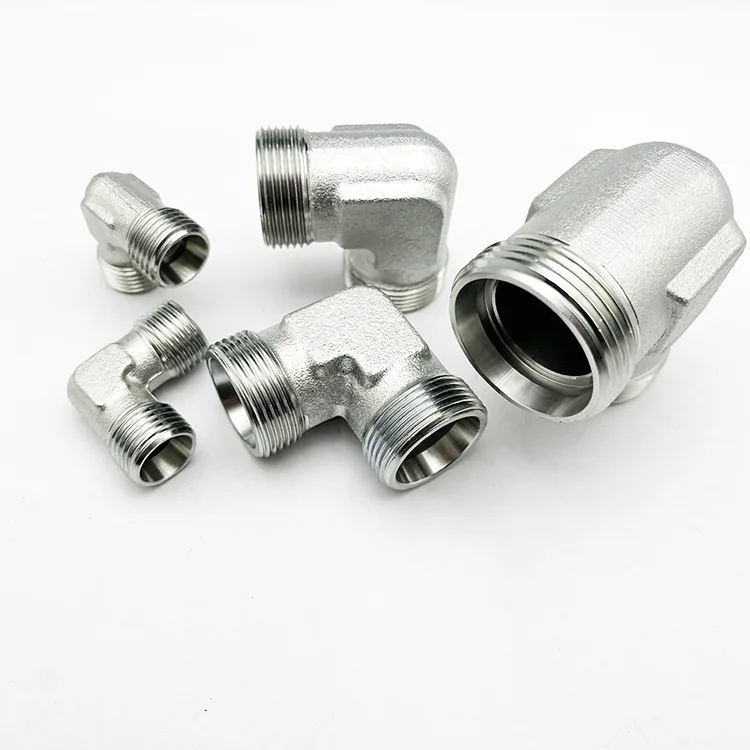

Reto, cotovelo de 45°/90°, T, redutor, anteparo, plugue, tampa |
Sistemas hidráulicos de usinas siderúrgicas, salas de máquinas marítimas, linhas de processamento de alimentos, estações hidráulicas de usinas de energia, linhas rígidas de moldagem por injeção, equipamentos metalúrgicos.
ISO 9001:2015 – Sistema de gestão da qualidade certificado
CE PED – em conformidade com a diretiva de equipamentos de pressão da UE
EN 10204 3.1 – Relatórios de testes de materiais disponíveis mediante solicitação
Análise espectral de matérias-primas e verificação dimensional.
Auditoria dimensional em processo a cada hora; Verificação 100% do medidor de rosca passa/não passa.
Perfil de superfície de vedação e inspeção de rugosidade.
Teste de pressão 100% por lote.
Inspeção visual final para defeitos de revestimento e acabamento superficial.
Taxa de aprovação de fábrica consistentemente acima de 99,8%. Rastreabilidade total por número de lote exclusivo.
Garantia de 12 meses contra defeitos de fabricação.
Suporte técnico via e-mail, telefone ou videochamada para orientação de instalação, seleção de acessórios e verificação de compatibilidade do sistema.
Rastreabilidade de lote – registros de produção arquivados para cada lote.
Reabastecimento rápido – tamanhos padrão em estoque; tamanhos personalizados 15-20 dias úteis.
Amostra grátis – disponível mediante solicitação para verificação do cliente.
Resposta a perguntas em 24 horas.
Q1: Qual é a diferença entre acessórios tipo mordida, soldáveis e alargados de 37°?
R: O tipo mordida (DIN 2353) não requer soldagem – uma ponteira penetra na parede do tubo quando apertada, ideal para uma montagem rápida e limpa. As conexões soldáveis são soldadas na extremidade do tubo, adequadas para conexões permanentes em sistemas de alta temperatura. O alargamento de 37° (SAE J514) utiliza uma extremidade de tubo alargada e uma porca, comumente usados em sistemas hidráulicos norte-americanos. Escolha com base no padrão do seu sistema e nas preferências de instalação.
Q2: As conexões tipo mordida podem ser reutilizadas após a desmontagem?
R: O corpo e a porca da conexão podem ser reutilizados. No entanto, a ponteira fica permanentemente deformada durante a instalação inicial e deve ser substituída por uma nova na remontagem para garantir uma vedação confiável.
Q3: Qual é a pressão máxima de trabalho para acessórios para tubos rígidos?
R: As conexões de série pesada de aço carbono têm classificação de até 630 bar (dependendo do tamanho). As conexões de aço inoxidável são classificadas em até 400 bar. Sempre verifique a classificação de pressão com base na espessura da parede do tubo e nas especificações de conexão.
Q4: As conexões hidráulicas para tubos rígidos são compatíveis com tubos de outros fabricantes?
R: Sim. Fabricadas de acordo com os padrões DIN e SAE, nossas conexões são totalmente compatíveis com qualquer tubo de aço sem costura que atenda às tolerâncias dimensionais exigidas. Recomendamos o uso de tubos sem costura estirados a frio de precisão para desempenho ideal.
Q5: Vocês oferecem suporte a tamanhos personalizados e configurações não padrão?
R: Sim. Oferecemos suporte a tamanhos personalizados, materiais especiais e configurações não padronizadas com base em desenhos e especificações do cliente. Entre em contato com nossa equipe técnica com suas necessidades.
