Os acessórios para tubos de virola dupla da XYOON adotam uma estrutura de vedação independente de dois estágios, superando os problemas de envelhecimento das vedações roscadas tradicionais e sendo capazes de suportar uma pressão de 69 MPa e suportar milhões de ciclos de vibração sem afrouxar. Toda a série segue rigorosamente padrões internacionais como ISO, DIN e SAE, permitindo intercambialidade global de marcas e aplicabilidade universal. É adequado para condições de trabalho de precisão de ponta em áreas como aviação, transporte ferroviário, semicondutores, energia de hidrogênio, etc. Ele oferece suporte à produção em lote, personalização de OEM e suporte de engenharia em grande escala, fornecendo vedação estável e duradoura, reduzindo significativamente as perdas por tempo de inatividade em sistemas de fluidos de alta qualidade.
Em sistemas hidráulicos de alta pressão, um único vazamento na conexão pode causar falhas catastróficas, paradas de produção e acidentes de segurança. As estatísticas mostram que 45% das falhas do sistema hidráulico são causadas por acessórios de má qualidade, resultando numa média de 12 dias de inatividade anual por instalação. As conexões roscadas tradicionais dependem de selantes que se degradam com o tempo, enquanto as conexões com ponteira dupla de baixa qualidade sofrem de deformação inconsistente e fadiga prematura.

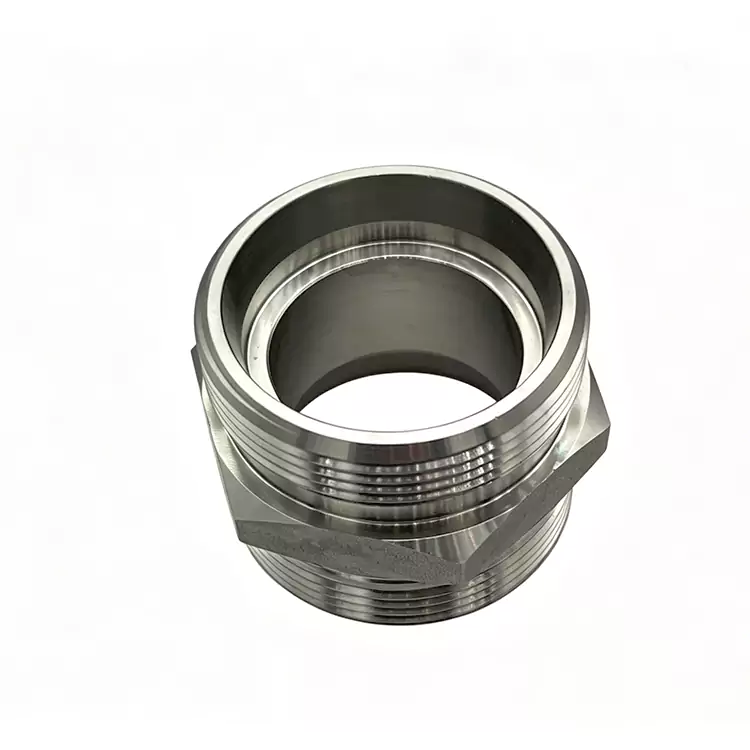

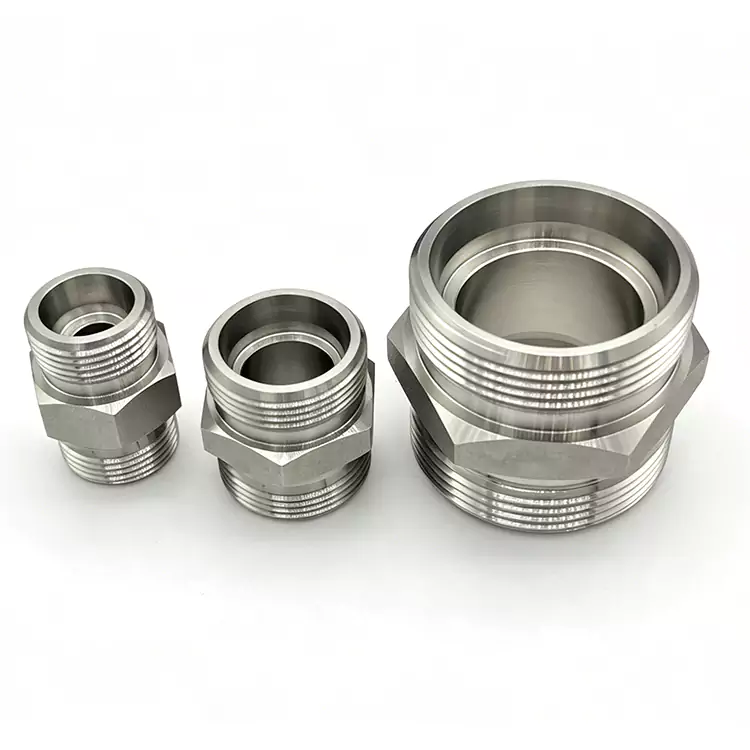

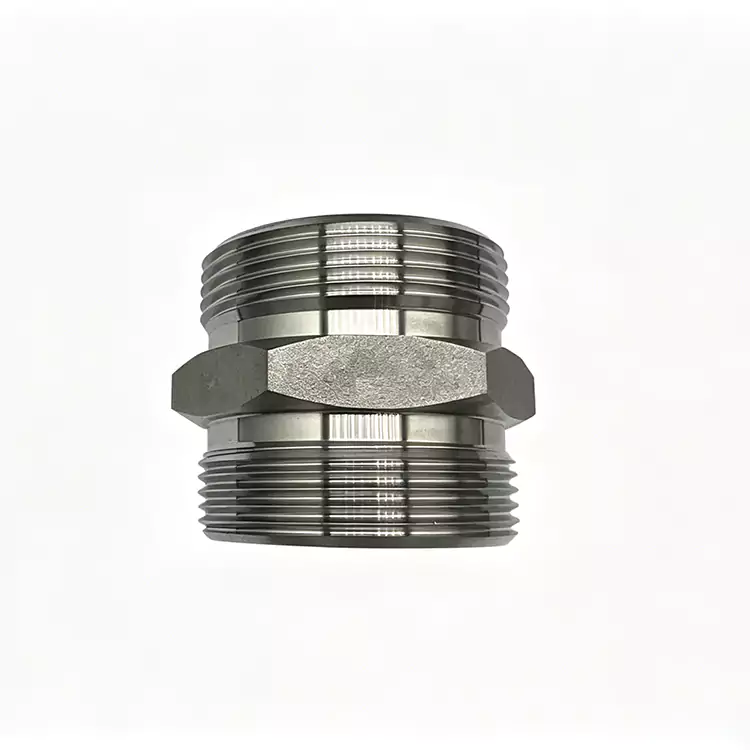

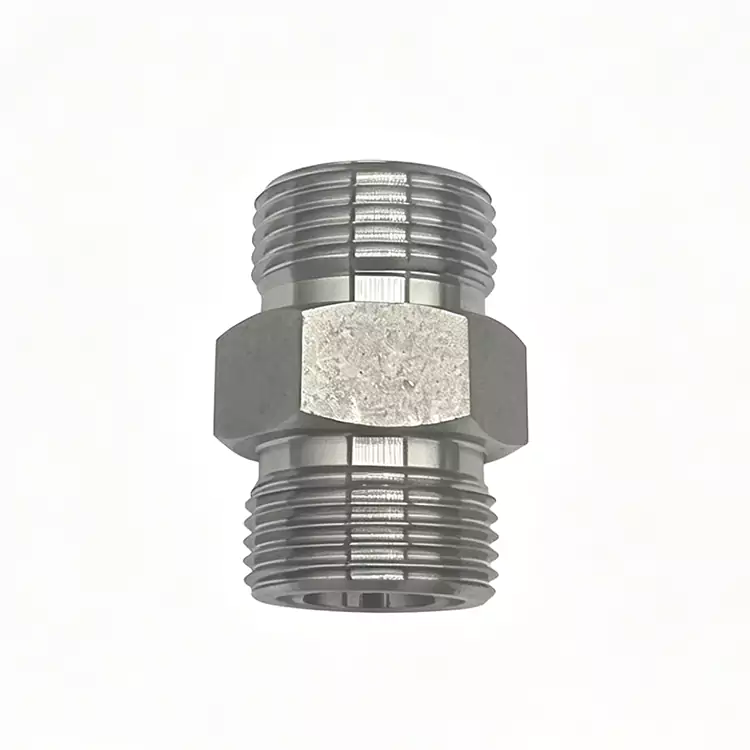

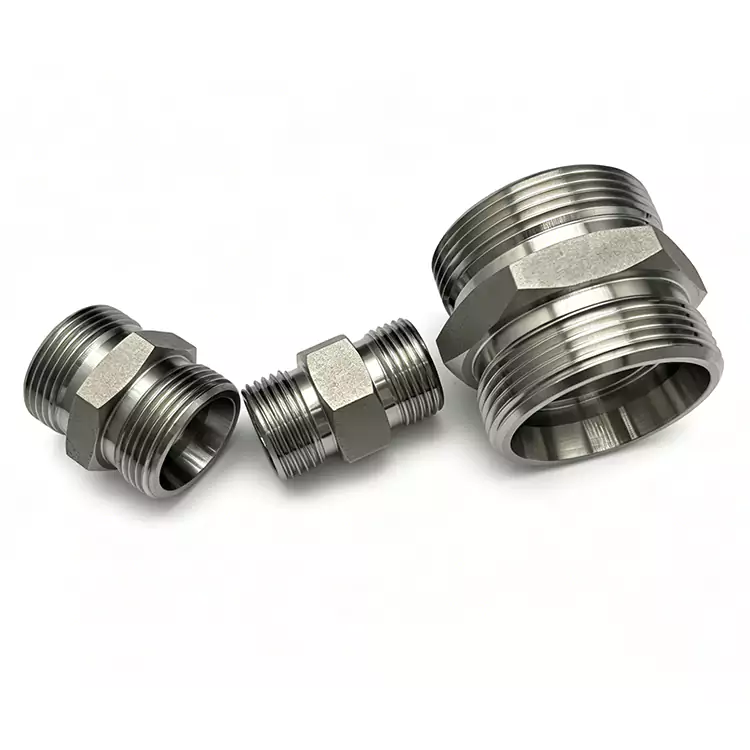

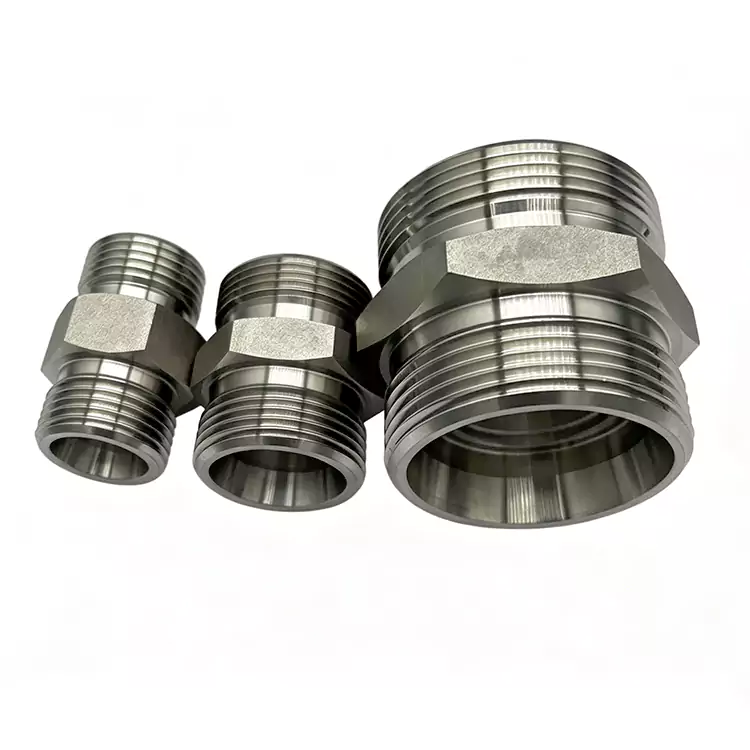

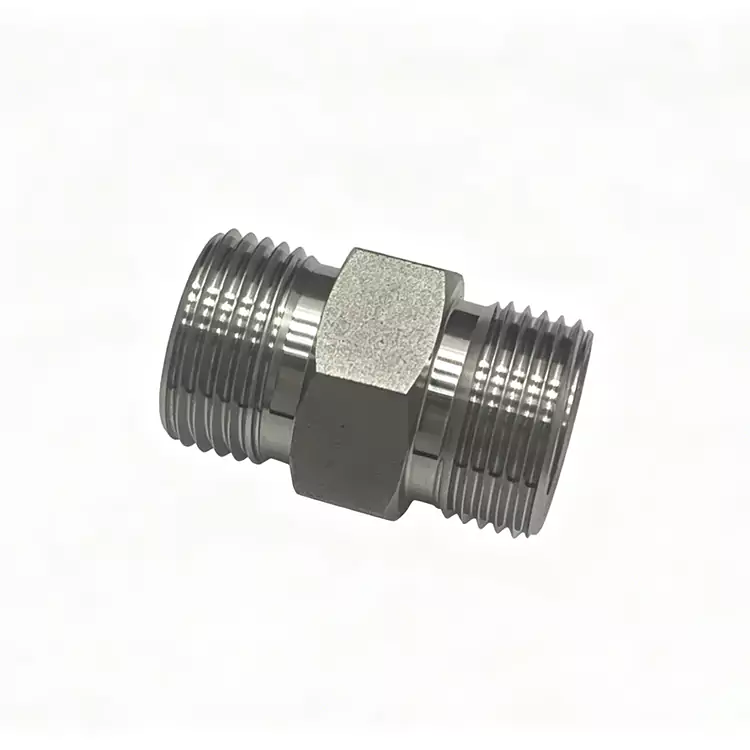

Uma conexão com ponteira dupla é uma conexão hidráulica do tipo compressão que consiste em quatro componentes usinados com precisão: um corpo, uma ponteira frontal, uma ponteira traseira e uma porca. Quando a porca é apertada, ela empurra o ferrolho traseiro para frente, o que por sua vez empurra o ferrolho frontal contra a superfície cônica do corpo da conexão. Isso cria duas vedações independentes de metal com metal: uma entre a ponteira frontal e o tubo e outra entre a ponteira frontal e o corpo da conexão.
Os acessórios para tubos de virola dupla são um tipo de componente de conexão usado nas tubulações do sistema de controle de vários setores, como refino de petróleo, engenharia química, petróleo, gás natural, alimentos, produtos farmacêuticos e instrumentação. É adequado para conectar tubulações de petróleo, gás, água, etc. O método de conexão não requer soldagem e é particularmente adequado para cenários que exigem prevenção de incêndio, proteção contra explosão, operações em grandes altitudes e situações onde a soldagem não é viável ou não é aconselhável. Além disso, os acoplamentos de flange duplo que atendem à certificação EC-79 também são aplicados em sistemas de dutos de campos emergentes, como veículos movidos a energia de hidrogênio.
Aeroespacial: Sistemas hidráulicos de aeronaves, trem de pouso, sistemas de combustível
Trânsito Ferroviário: Sistemas de frenagem de trens, sistemas de controle de portas, sistemas de suspensão
Semicondutores: Sistemas de distribuição de gás de altíssima pureza, equipamentos de vácuo
Equipamentos Médicos: Robôs cirúrgicos, máquinas de ressonância magnética, sistemas de fornecimento de oxigênio
Petróleo e Gás: Equipamentos de perfuração offshore, sistemas de controle de poços
Geração de energia: Usinas nucleares, turbinas a gás, turbinas hidrelétricas
Esta série de acessórios para tubos de virola dupla está em total conformidade com os padrões globais de fabricação de dutos de fluidos unificados, evitando problemas de aquisição, como especificações inconsistentes em projetos de comércio exterior, falha de aceitação e incapacidade de ser compatível ou substituível. Eles são compatíveis com a grande maioria dos sistemas hidráulicos e de controle de gás de precisão em todo o mundo.
Os produtos seguem rigorosamente os três principais padrões internacionais de autoridade: ISO 8434, DIN 2999 e SAE J514. A precisão do tamanho, o curso de vedação e os parâmetros de deformação do acoplamento são completamente unificados. Eles podem ser trocados diretamente por tubulações, conectores e tubos de aço sem costura de marcas líderes no exterior, sem a necessidade de modificação secundária da tubulação ou reconfiguração do layout da tubulação. Para produtos destinados ao campo de energia de hidrogênio, materiais de certificação de conformidade EC-79 podem ser fornecidos para atender aos requisitos de acesso a novos gasodutos de veículos de energia.
A fábrica passou na certificação do sistema de gestão de qualidade ISO9001. Cada lote de produtos vem com inspeção completa de tamanho, pressão de retenção de alta pressão e relatórios de teste de durabilidade de vibração. Um certificado de rastreabilidade de material EN10204 3.1 pode ser fornecido, adaptando-se aos rígidos padrões de licitação e aceitação de projetos de ponta, como aviação, semicondutores e energia nuclear, ajudando os clientes estrangeiros a passarem pela alfândega sem problemas e a passarem na revisão de qualificação da fábrica.
Antes da montagem, é necessário garantir que a face final do tubo de aço seja plana e sem rebarbas, que a parede externa não apresente arranhões ou amassados e que não haja impurezas ou limalha de ferro na parede do tubo. Todas as impurezas e limalhas de ferro devem ser cuidadosamente limpas para evitar resíduos de partículas duras que possam danificar a superfície de vedação metálica. É estritamente proibido aplicar cola ou fita de vedação como material auxiliar de vedação nas juntas de encaixe duplo. O excesso de cola que transborda na tubulação obstruirá o corpo da válvula de precisão e os orifícios de amortecimento, causando falhas em todo o sistema.
Insira o tubo de aço diretamente na parte inferior da junta para garantir um encaixe completo sem folgas suspensas. Aperte manualmente a porca até que haja resistência óbvia; em seguida, use uma chave inglesa para aplicar força uniforme para girar 1/4 a 1/2 volta para completar a mordida plástica do soquete. É estritamente proibido apertar com força ou apertar demais. O aperto insuficiente fará com que o soquete não morda totalmente a parede do tubo e é muito provável que vaze sob vibração de alta pressão; o aperto excessivo causará corte excessivo da parede do tubo e deformação por fadiga do soquete, encurtando a vida útil da tubulação.
Para condições de trabalho de vibração alternada de alta e baixa temperatura e vibração de alta frequência, é necessário controlar rigorosamente a uniformidade do torque de aperto para garantir que os soquetes dianteiro e traseiro estejam sob força síncrona e deformação simétrica, e para evitar falta de homogeneidade de mordida unilateral, que pode formar pontos de vazamento ocultos. Ao instalar a tubulação soldada, é necessário tomar precauções com antecedência para o isolamento da junta para evitar a destruição da dureza do soquete e da precisão da vedação devido ao recozimento em alta temperatura durante a soldagem.
Para equipamentos de precisão de alta qualidade e necessidades de aquisição de engenharia de longo prazo, estabelecemos uma garantia hierárquica e um sistema pós-venda.
Sob condições de instalação adequada, correspondendo à pressão nominal e usando materiais de tubo padrão, as conexões para tubo de virola dupla desfrutam de uma garantia original de fábrica de 12 meses. Problemas como vazamento, falha de vedação e rachaduras estruturais causadas por defeitos de matéria-prima, desvios de precisão de processamento ou desempenho de fábrica não compatível serão substituídos gratuitamente ou peças sobressalentes reemitidas.
Falhas causadas por desmontagem violenta humana, materiais de tubos não conformes, modificação da estrutura da junta, sobrepressão e condições de trabalho excessivo e impurezas residuais de instalação não estão dentro do escopo da garantia. Todos os produtos de fábrica vêm com manuais de instalação em chinês e inglês, o que pode prevenir antecipadamente problemas causados por erros operacionais humanos.
Suporte para formatos especiais não padronizados, materiais especiais e tamanhos especiais de conexões para tubos com ponteira dupla. A produção personalizada pode ser realizada com base nos desenhos dos equipamentos do cliente e nos parâmetros das condições de trabalho. Projetos de engenharia em grande escala podem fornecer coordenação técnica completa, orientação de instalação no local e soluções de referência. Para compras a granel, documentos de qualificação completos e em conformidade podem ser fornecidos como um pacote.
Equipado com uma equipe técnica profissional em inglês, é fornecida resposta 24 horas por dia para seleção, instalação e consulta de solução de problemas de clientes estrangeiros. Os modelos padrão estão sempre em estoque e amostras podem ser enviadas, pequenos lotes de peças sobressalentes podem ser despachados diretamente e a entrega completa do contêiner pode ser fornecida. Os clientes de cooperação de longo prazo podem reservar estoques de segurança para garantir cronogramas de projetos estáveis.
Em comparação com os conectores universais comuns, os acessórios para tubos de virola dupla concentram-se na operação estável em ambientes de precisão de ponta, abordando pontos problemáticos da indústria, como paralisações de vazamento de longo prazo, manutenção frequente e baixa adaptabilidade às condições de trabalho, além de atender aos requisitos de equipamentos de alta precisão e alto nível de segurança.
Abandonando os defeitos de envelhecimento das vedações de borracha e cola tradicionais, ela adota uma estrutura de vedação plástica totalmente metálica de dois estágios, que não é afetada por altas temperaturas, baixas temperaturas e corrosão média, e elimina o problema de envelhecimento e falha dos componentes de vedação. Após o equipamento ser colocado em uso, não há necessidade de apertos regulares ou substituição de componentes de vedação, reduzindo significativamente os custos de operação e manutenção de equipamentos de última geração.
A exclusiva estrutura de travamento mecânico da manga traseira pode absorver a vibração de alta frequência e o choque de pressão do equipamento, e não afrouxa após 120 milhões de ciclos de vibração, adaptando-se perfeitamente a cenários adversos, como sistemas de frenagem de trânsito ferroviário, circuitos de óleo a bordo de aeronaves e sistemas hidráulicos dinâmicos de máquinas de construção com vibrações frequentes.
Todo o processo não requer operações de soldagem ou trabalho a quente, atendendo aos padrões de segurança para prevenção de explosões, prevenção de incêndio, construção em grandes altitudes e oficinas limpas. Pode ser aplicado em condições especiais de trabalho onde são proibidas operações de trabalho a quente, como óleo químico, alimentos farmacêuticos, gasodutos semicondutores de alta pureza, e possui maior coeficiente de segurança de construção.
Através de forjamento preciso e processamento de precisão CNC, combinados com tecnologia de endurecimento gradiente, o produto possui excelente resistência à fadiga e corrosão. Em condições normais de trabalho, a vida útil pode chegar a mais de 15 anos, reduzindo significativamente a frequência de substituição de tubulações e perdas por tempo de inatividade de equipamentos, e o custo de uso abrangente a longo prazo é muito menor do que o dos conectores comuns do tipo econômico.
Q1: Qual é a diferença entre acessórios de ponteira dupla e de ponteira simples?
R: As conexões com ponteira dupla possuem duas anilhas que fornecem vedação e travamento mecânico, oferecendo desempenho antivibração superior e classificações de pressão mais altas. As conexões com ponteira única possuem apenas uma ponteira que executa ambas as funções, tornando-as mais adequadas para aplicações de baixa a média pressão.
Q2: As conexões de ponteira dupla XYOON podem ser usadas com tubos de outros fabricantes?
R: Sim, nossas conexões são fabricadas em estrita conformidade com os padrões internacionais e são totalmente compatíveis com qualquer tubo de aço sem costura que atenda às tolerâncias dimensionais exigidas. Recomendamos o uso de tubos sem costura estirados a frio de precisão para um desempenho ideal.
Q3: Os acessórios para tubos com virola dupla são reutilizáveis após a desmontagem?
R: Os terminais dianteiros e traseiros são deformados com precisão durante a instalação inicial e pertencem a peças de desgaste único. Eles não podem ser reutilizados após a desmontagem. O corpo da conexão e a porca podem ser reutilizados repetidamente, mas novas anilhas correspondentes devem ser substituídas para remontagem para garantir vazamento zero e resistência à vibração.
Q4: Essas conexões de ponteira dupla podem ser usadas para meios gasosos e líquidos simultaneamente?
R: Sim. Nossas conexões de ponteira dupla de precisão são adequadas para óleo hidráulico, água, ar comprimido, nitrogênio e outros meios industriais convencionais. A estrutura de vedação totalmente metálica não apresenta risco de falha por envelhecimento, adaptando-se de forma estável tanto a circuitos hidráulicos líquidos quanto a tubulações de distribuição de gás de alta pureza.

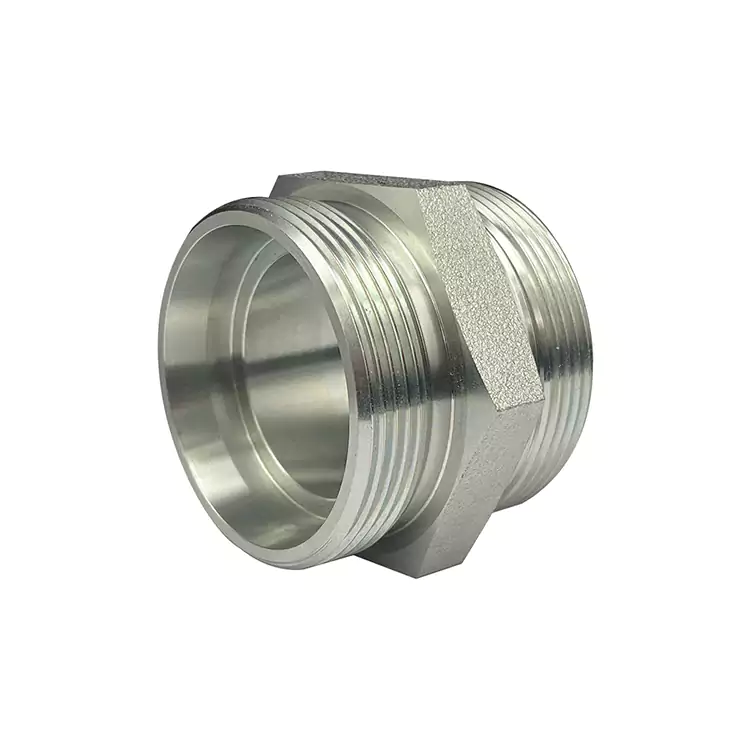

Q5: Qual tratamento de superfície é adotado para suas conexões de ponteira dupla de aço inoxidável?
R: Todas as conexões de aço inoxidável 304 / 316L adotam tratamento de rebarbação e passivação, removendo impurezas superficiais e melhorando a resistência à corrosão. Para condições de trabalho agressivas marítimas e químicas, o tratamento de polimento eletrolítico personalizado está disponível para aumentar ainda mais a resistência à oxidação e à névoa salina.
