Virola Hidráulica JS

Visão geral e função do produto

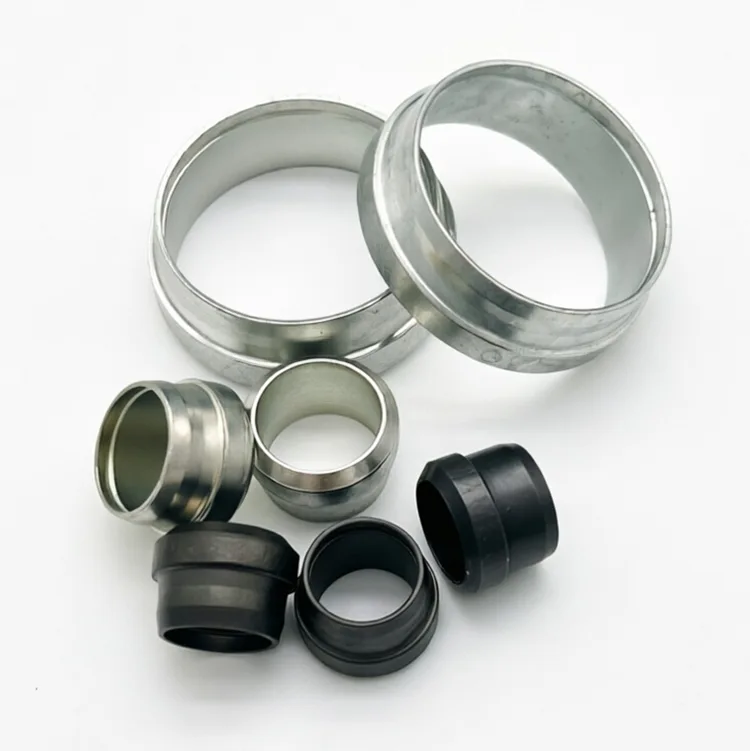

A ponteira hidráulica XYOON JS é um componente de travamento e vedação de núcleo para conexões de tubo tipo mordida padrão JIS. Instalado entre a porca de compressão e o cone do corpo da conexão, ele se deforma e morde a parede externa do tubo de aço sem costura quando a porca é apertada, criando uma aderência mecânica confiável e uma vedação estática à prova de pressão, sem soldagem, alargamento ou selantes adicionais.

É totalmente intercambiável com as principais conexões de tubo padrão JS do mercado e é amplamente utilizado para conectar linhas de processos hidráulicos, pneumáticos, de lubrificação e de produtos químicos leves, fornecendo uma solução de conexão de tubulação rápida, de fácil manutenção e resistente a vibrações.

Aplicações e Casos de Projeto

Principais cenários de aplicação

Sistemas hidráulicos industriais, linhas de lubrificação de máquinas-ferramenta, instrumentação de processos químicos, equipamentos marítimos e offshore, sistemas de controle pneumáticos, linhas de gás semicondutor, equipamentos de processamento de alimentos e bebidas.

Projetos de referência

Fábrica de química fina sul-coreana: 30.000 peças de ponteiras JS 316L fornecidas para linhas de amostragem de analisadores, resistentes a ácidos fracos e solventes orgânicos, passaram pela verificação no local de 12 meses com vazamento zero.

OEM de máquina-ferramenta CNC japonesa: Virola hidráulica JS de aço carbono para tubulação hidráulica e de lubrificação de máquina completa, 8 milhões de peças fornecidas cumulativamente, taxa de falha de montagem abaixo de 0,2%.

Distribuidor de manutenção marítima de Cingapura: Fornecimento em massa de ponteiras de aço inoxidável para modernização de tubulações da sala de máquinas de navios, resistência à corrosão por névoa salina atende aos requisitos de nível marítimo, taxa de novos pedidos chega a 82%.

Controle de qualidade de todo o processo

Inspeção de entrada: Dureza da matéria-prima, composição química e inspeção dimensional por lote; materiais não qualificados são rejeitados.

Formação de precisão: cabeçote a frio CNC + processamento de torneamento de precisão, detecção automática on-line de dimensões para superfícies principais.

Verificação de desempenho: Cada lote passa por teste de força de extração, teste de ciclo de pressão e teste de névoa salina para verificar a força de preensão e a confiabilidade da vedação.

Sistema de rastreabilidade: Cada embalagem é marcada com número de lote, rastreável até lote de matéria-prima, data de produção e dados completos de inspeção.

Perguntas frequentes

Q1: Qual material devo escolher, aço carbono ou aço inoxidável?

R: O aço carbono (zincado) é recomendado para sistemas hidráulicos e de lubrificação gerais com prioridade de custo. O aço inoxidável 304 é adequado para meios à base de água e ambientes de corrosão em geral; O 316L é necessário para aplicações de água do mar, produtos químicos e gases de alta pureza.

Q2: Qual é a pressão máxima de trabalho?

A: As ponteiras de aço carbono suportam até 25MPa; As ponteiras de aço inoxidável 304/316L suportam até 64MPa, dependendo da espessura da parede do tubo e da classificação de conexão.

Q3: Você aceita pedidos de pequenas quantidades?

R: Sim. Nenhum MOQ para tamanhos padrão; amostras podem ser fornecidas para teste. Os tamanhos personalizados começam em 500 peças por especificação.

Q4: Qual é a diferença entre acessórios de ponteira simples e de ponteira dupla?

R: O ferrolho único (série JS) usa um ferrolho que executa funções de vedação e preensão, adequado para aplicações de média pressão de até 25-64MPa. A ponteira dupla utiliza anilhas frontais e traseiras separadas para vedação e fixação, respectivamente, oferecendo classificações de pressão mais altas e melhor desempenho antivibração para aplicações pesadas.

Q5: O JS Hydraulic Ferrule pode ser usado com tubos de outros fabricantes?

R: Sim. Fabricados em estrita conformidade com os padrões JIS, nossos terminais JS são totalmente intercambiáveis ​​com as principais conexões para tubos padrão JS do mercado. Recomendamos o uso de tubos de aço sem costura trefilados a frio de precisão que atendam às tolerâncias dimensionais JIS para desempenho ideal.
