Em sistemas industriais de transmissão hidráulica e de fluidos, a confiabilidade da vedação das conexões da tubulação determina diretamente a estabilidade operacional, a vida útil e o custo geral de manutenção de todo o equipamento. Como uma das tecnologias de conexão de tubos mais amplamente utilizadas no campo industrial, os acessórios para tubos de virola (também conhecidos como acessórios para tubos de compressão) estão gradualmente substituindo os acessórios tradicionais soldados e alargados, graças às suas principais vantagens de instalação sem soldagem, montagem conveniente, alta resistência à pressão e resistência à vibração, e se tornaram a solução padrão de conexão de tubos para setores de fabricação de ponta, como máquinas de construção, equipamentos de energia eólica, novas energias e indústria pesada de construção naval.

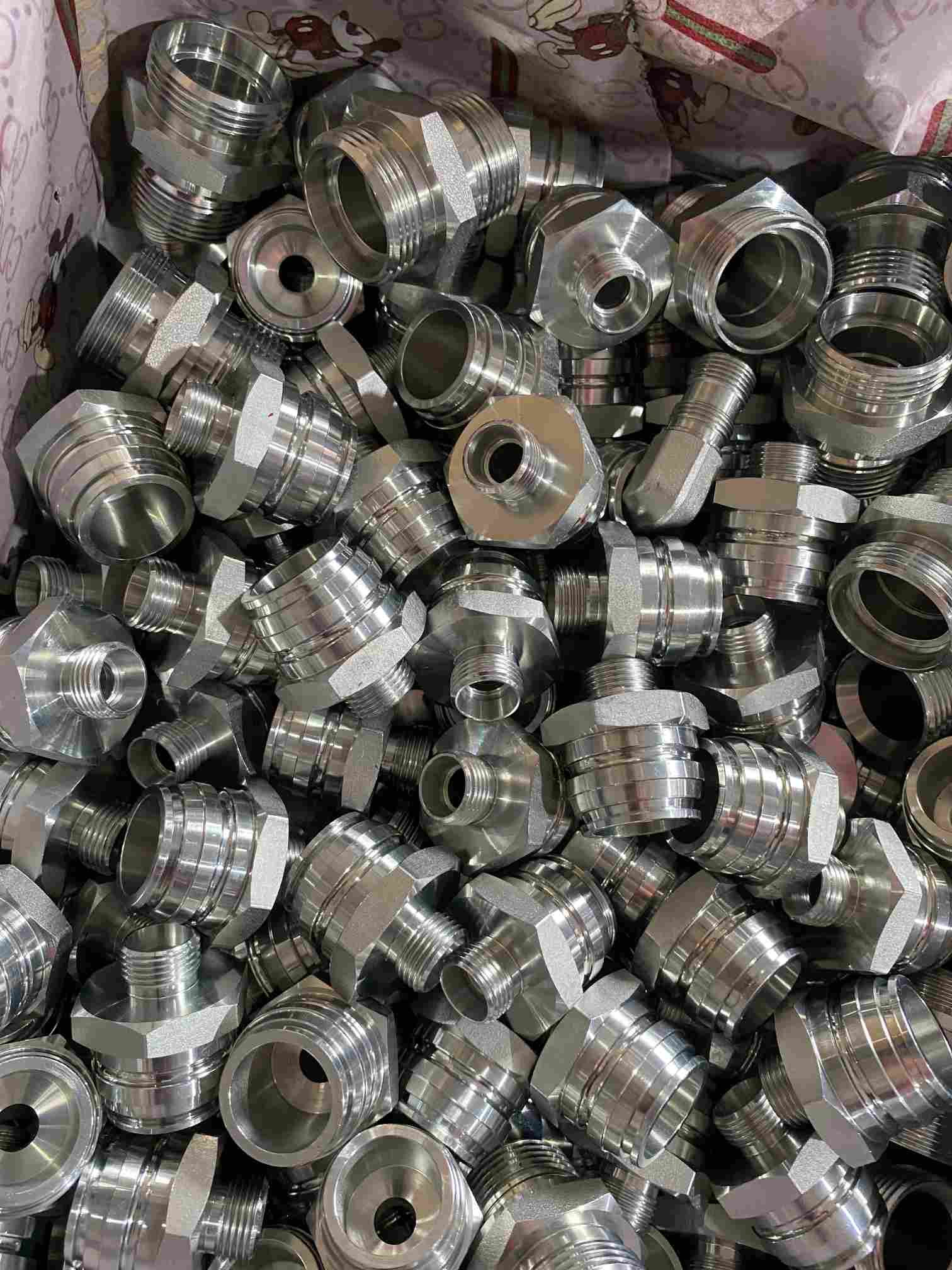

As conexões para tubos com ponteira fabricadas em conformidade com os padrões ISO 8434-1 / DIN 2353 consistem em três componentes principais: o corpo da conexão, a ponteira e a porca de compressão.
Seu mecanismo de vedação é baseado no princípio de vedação rígida metal-metal com sede cônica de 24°: quando a porca de compressão é apertada, ela empurra o ferrolho para avançar axialmente ao longo da superfície interna do cone de 24° dentro do corpo da conexão. Sob a força de extrusão radial da superfície do cone, a borda de corte frontal da ponteira corta uniformemente a parede externa do tubo de aço, formando uma linha contínua de vedação de mordida anular. Ao mesmo tempo, a seção intermediária da ponteira sofre deformação elástica e segura firmemente a parede externa do tubo de aço, realizando tanto o posicionamento axial da tubulação quanto uma vedação estática confiável.
Esta estrutura de vedação rígida toda em metal não requer anéis de vedação de borracha adicionais e é menos afetada por temperaturas médias e ambientes corrosivos. É compatível com a maioria dos óleos hidráulicos, emulsões e algumas aplicações de fluidos corrosivos. Entre eles, a série para serviços pesados pode atingir uma pressão nominal máxima de trabalho de 800 bar.
Em comparação com os métodos tradicionais de conexão de tubulação, as conexões tubulares com ponteira apresentam excelentes vantagens técnicas e são a solução de conexão preferida para sistemas hidráulicos industriais:
Nenhum trabalho de soldagem a quente é necessário e os processos subsequentes de decapagem e passivação são eliminados. Isto elimina fundamentalmente o risco de incêndio causado pela soldagem e contaminação do interior da tubulação por escória de soldagem, tornando-o especialmente adequado para ambientes à prova de explosão e locais de trabalho com altos requisitos de limpeza. A instalação só pode ser concluída com ferramentas e equipamentos de pré-montagem adequados, o que simplifica muito o fluxo de trabalho e melhora a eficiência geral da construção em mais de 60%.
O ajuste padronizado da sede do cone e a estrutura de mordida de ponta garantem que a consistência de vedação do ponto de conexão seja muito maior do que a da soldagem manual. Uma conexão de ponteira instalada corretamente pode suportar vibrações de alta frequência, pulsos de pressão e alternâncias de temperatura, reduzindo efetivamente a taxa de falhas de vazamento de sistemas hidráulicos e estendendo o ciclo de manutenção de rotina do equipamento.
Os acessórios de virola suportam desmontagens e remontagens repetidas. A desmontagem padronizada não danificará o corpo da conexão ou o próprio tubo de aço. Durante a modificação da tubulação e manutenção do equipamento, a desmontagem e remontagem podem ser concluídas rapidamente, reduzindo significativamente o tempo de manutenção e os custos de perda de material.
É compatível com tubos de aço de diversos materiais como aço carbono, aço inoxidável e latão, cobrindo diâmetros de tubos de φ6mm a φ42mm e tamanhos ainda maiores. Enquanto isso, centenas de especificações, como acoplamentos retos, cotovelos, tês, redutores e adaptadores de flange, foram derivadas para atender totalmente às necessidades de projeto de layout de sistemas de tubulação complexos.
· Série reta: Inclui acoplamentos retos, conectores machos retos e conectores retos de anteparo, utilizados para conexão reta de tubos com o mesmo diâmetro.
· Série de cotovelo: Incluindo cotovelos de 90° e cotovelos de 45°, usados para direcionar o arranjo da tubulação.
· Série Tee/Cross: Usado em nós de ramificação de tubulação para realizar a distribuição de fluido com uma entrada e múltiplas saídas.
· Série de adaptadores: Ponteira para rosca, ponteira para flange, ponteira para adaptadores de mangueira, usada para conectar tubos de diferentes tipos de conexão.
· Série de plugues: Usado para vedar e bloquear a extremidade da tubulação.
· Serviços leves (série LL): Indicado para sistemas hidráulicos e sistemas de lubrificação de média e baixa pressão, com pressão de trabalho variando de 100 a 315 bar.
· Serviço Pesado (série S): Adequado para condições de trabalho de alta pressão e serviços pesados, com pressão máxima de trabalho de até 800 bar.
· Aço carbono: Adequado para condições hidráulicas convencionais, com alto custo-benefício e superfície galvanizada para prevenção de ferrugem.
· Aço inoxidável (304/316): Adequado para condições especiais de trabalho, como ambientes corrosivos, indústrias alimentícias e farmacêuticas e engenharia naval.
Atualmente, os acessórios para tubos com ponteira têm sido amplamente utilizados em vários campos de fabricação de alta qualidade. As aplicações típicas incluem sistemas de energia hidráulica de máquinas de construção, estações hidráulicas de passo e freio de equipamentos de energia eólica, tubulações de gerenciamento térmico de novos veículos de energia, sistemas hidráulicos marítimos, estações hidráulicas de máquinas-ferramenta e tubulações petroquímicas.
O efeito final de vedação das conexões pontiagudas depende cerca de 70% da padronização do processo de instalação. A seguir estão os links principais para garantir a qualidade da instalação:
A face final cortada do tubo de aço deve ser perpendicular ao eixo do tubo, com um desvio angular não superior a 0,5°. As rebarbas nos lados interno e externo da face final devem ser completamente removidas para evitar que limalhas de ferro entrem no sistema hidráulico e contaminem o meio de trabalho. A parede externa do tubo de aço deve estar livre de arranhões, corrosão e defeitos de deformação.
A pré-montagem manual dificulta garantir a consistência da profundidade de penetração da aresta de corte. Para cenários de instalação em lote, é altamente recomendável usar uma máquina de pré-montagem de ponteira profissional para completar o processo de pré-montagem: controlando com precisão o curso de pré-montagem e a pressão aplicada, a ponteira corta uniformemente na parede do tubo, garantindo uma qualidade de pré-montagem uniforme para cada conexão. Após a pré-montagem, verifique se a ponteira está torta e se a aresta de corte completou o corte.
Durante a montagem final, aperte a porca estritamente de acordo com o valor de torque padrão para evitar falhas de vedação causadas por aperto insuficiente ou deformação excessiva e rachaduras do ferrolho causadas por aperto excessivo. Acessórios de diferentes diâmetros e materiais correspondem a diferentes torques padrão, e as operações devem ser realizadas com referência à tabela de parâmetros das especificações correspondentes.
Depois que todo o sistema de tubulação estiver instalado, um teste passo a passo de retenção de pressão deverá ser realizado. A pressão deve ser aumentada passo a passo até 1,5 vezes a pressão nominal de trabalho, e é qualificada se não houver vazamento ou folga após manter a pressão por 5 minutos.
À medida que os equipamentos de última geração continuam a se desenvolver em direção à alta pressão, miniaturização e longa vida útil, a tecnologia de conexão de tubos com ponteira também está passando por uma atualização iterativa contínua. Por um lado, novas estruturas, como acessórios de virola dupla de alta precisão e virolas especiais para tubos de parede ultrafina, são continuamente introduzidas para melhorar ainda mais a confiabilidade da vedação. Por outro lado, a proporção de aplicação de ponteiras de aço inoxidável e ligas especiais continua a aumentar, adaptando-se a condições de trabalho mais extremas.
Para seleção e utilização pelos usuários finais, são apresentadas duas sugestões principais:
· Ao selecionar produtos, dê prioridade a produtos regulares que atendam aos padrões ISO 8434-1, confirmem a dureza do tratamento térmico do ferrolho e a precisão de usinagem da aresta de corte e evitem falhas de vazamento do sistema causadas por acessórios inferiores de baixo custo.· Para cenários de instalação em lote, certifique-se de equipar máquinas profissionais de pré-montagem de ponteiras para substituir operações manuais por processos padronizados, o que garante fundamentalmente a qualidade da instalação e pode reduzir significativamente os custos gerais de operação e manutenção no longo prazo.
