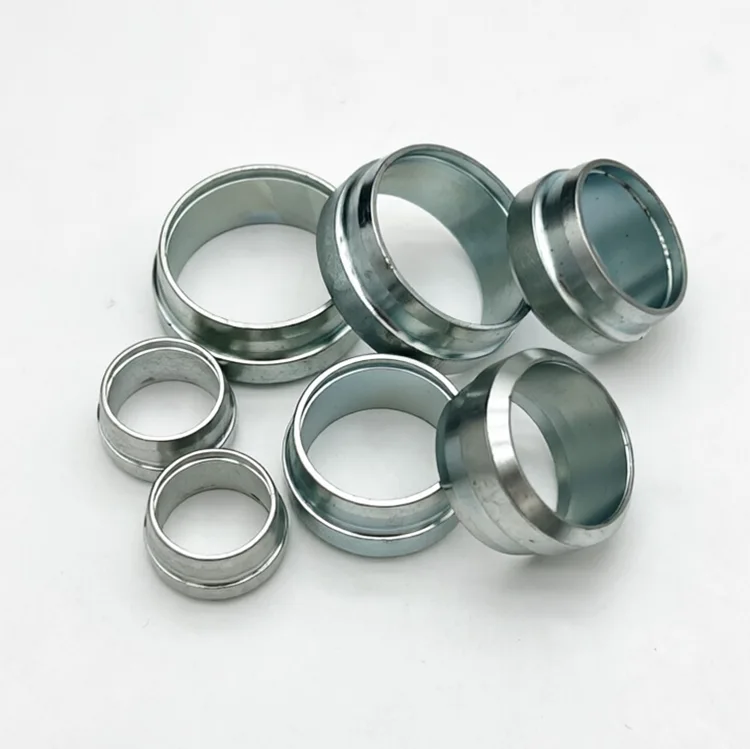

Mangas de suporte de tubo hidráulico de parede fina: quando usar uma

Um tubo hidráulico de parede fina precisa de uma luva de suporte interna quando a tabela de seleção aprovada para o sistema de encaixe exato marca o diâmetro externo do tubo, a espessura da parede e a combinação de materiais como necessários. Alguns sistemas também exigem uma luva sob vibrações severas ou outros serviços pesados, mesmo quando não são necessárias em condições normais.

Não existe uma regra universal segura, como “todo tubo de 1 mm precisa de uma luva”. Uma parede de 1 mm pode aparecer com diversos diâmetros externos, materiais e designs de anéis de corte. Cada combinação possui rigidez radial diferente e um método de montagem aprovado diferente.

O que uma manga de suporte interna faz

Durante a montagem do anel de corte, o movimento axial da porca força o anel para dentro do cone de encaixe. O anel então carrega e morde a parte externa do tubo. Se a parede do tubo não fornecer resistência suficiente, a extremidade poderá contrair-se em vez de suportar o movimento pretendido do anel.

Uma manga de suporte interna reforça o tubo por dentro na zona de montagem. Sua função é resistir ao colapso do tubo e aumentar a rigidez local onde o anel de corte carrega a parede. Para o trabalho de seleção XYOON, a luva pertence à mesma matriz de compatibilidade que o tubo, o anel de corte, o corpo da conexão, a ferramenta de montagem e o ajuste da máquina.

Uma luva não transforma um tubo inadequado em uma linha de pressão aprovada. Ele não pode corrigir o material errado do tubo, ovalização excessiva, superfícies danificadas, baixa tolerância dimensional ou uma conexão que não esteja classificada para a aplicação.

Não confunda quatro partes chamadas manga

A palavra “manga” é usada para vários componentes não relacionados. Uma RFQ que diz apenas “manga hidráulica” é fácil de ser mal interpretada.

O assunto deste guia é a primeira parte: o pequeno reforço interno instalado em um tubo rígido antes da montagem do anel de corte.

As quatro entradas que decidem se uma luva é necessária

1. O fabricante da conexão e a família de conexões

Comece com as instruções de montagem controlada para a conexão que está sendo instalada. Não mova uma resposta de manga de suporte de uma marca para outra simplesmente porque ambos os produtos utilizam um cone de 24 graus ou referência DIN 2353 e ISO 8434-1.

Os fabricantes usam diferentes geometrias de anéis de corte, requisitos de tubos e tabelas de buchas. Os números das peças, as legendas das tabelas e os detalhes de instalação são específicos do sistema, mesmo quando dois produtos usam a mesma conexão nominal de 24 graus.

2. Diâmetro externo do tubo e espessura da parede medida

“Parede fina” é um relacionamento, não uma dimensão autônoma. Registre o diâmetro externo nominal do tubo e a espessura da parede e, em seguida, verifique o material real em relação ao desenho e às especificações aplicáveis ​​do tubo. A luva deve se ajustar ao furo do tubo, permanecendo compatível com a zona de montagem da conexão.

Uma tabela de seleção XYOON útil deve mapear o diâmetro externo do tubo em relação à espessura da parede e manter o serviço normal separado de vibrações pesadas ou outros serviços severos. Isso é mais defensável do que publicar um único limite para a espessura da parede.

3. Material e condição do tubo

Aço carbono, aço inoxidável, cobre, latão, alumínio e plástico não compartilham uma regra de manga. A XYOON deve identificar o tipo exato do tubo e o material da luva na matriz citada, em vez de tratar “tubo de metal” como uma categoria.

Essa ampla descrição do produto ainda não aprova todas as combinações de materiais. O material da manga, o material do tubo, o fluido e o ambiente externo devem ser compatíveis. Danos na superfície, corrosão, furo fora do círculo ou condição de solda interna também podem impedir a instalação correta.

4. Gravidade do serviço

A classificação de pressão por si só não descreve todo o serviço. A tabela do fabricante ou a revisão de engenharia também podem considerar vibração, ciclos de pressão, carga de flexão, temperatura e suporte do tubo próximo à conexão.

Não adicione uma luva como uma cura informal para vibrações descontroladas. O layout da linha, as braçadeiras, o suporte do tubo e a seleção das conexões ainda precisam de revisão.

Um fluxo de trabalho de seleção confiável

Use esta sequência antes de liberar uma combinação de tubo e conexão para produção.

1. Identifique a marca da conexão, a família exata do anel de corte e as séries L, S ou outras.
2. Registre o diâmetro externo do tubo, a espessura da parede, o grau do material, a condição e a tolerância dimensional.
3. Abra o manual de montagem atual ou a tabela de seleção de mangas para essa família de produtos.
4. Leia a legenda da tabela. Um símbolo condicional pode ser aplicado somente a vibração ou outro caso de serviço severo.
5. Selecione o número de peça da luva para o diâmetro exato do tubo e a combinação de material aprovada.
6. Confirme o método de instalação da bucha, o lubrificante, a posição de assentamento e qualquer requisito de preparação do tubo.
7. Verifique se a máquina de montagem, a ferramenta e a configuração são aprovadas para a combinação completa.
8. Faça e inspecione uma primeira peça antes do início do lote.

Se a tabela não listar a combinação, trate-a como não aprovada. Peça ao fornecedor da conexão uma recomendação documentada ou validação funcional em vez de selecionar o tamanho de luva mais próximo.

Por que a série L não responde automaticamente à pergunta

L e S são séries de conexões completas, não abreviações para “tubo fino” e “tubo grosso”. A seleção da série afeta o corpo da conexão, a porca, o anel de corte, a faixa de tubos e as ferramentas. A seleção da luva de suporte é uma verificação separada dentro do sistema aprovado.

Esta distinção é importante quando um comprador vê um produto da série L descrito para um serviço mais leve e assume que cada tubo de parede fina é aceitável sem reforço. A sequência correta é escolher a série de conexões para a aplicação e, em seguida, verificar na tabela manga-suporte a combinação exata de tubos. O relacionadoGuia da série L versus Sexplica por que uma etiqueta de série não pode substituir a verificação em nível de peça.

O primeiro método de especificação XYOON

A XYOON fornece produtos no mesmo fluxo de trabalho: anéis de corte, acessórios para tubos rígidos, produtos de mangas e equipamentos de pré-montagem de anéis de corte. O diferenciador útil não é uma afirmação ampla de que cada categoria é compatível. É uma matriz controlada que mostra como as partes selecionadas funcionam juntas.

Um gráfico copiado sem família de produtos, escopo de material, revisão e legenda é arriscado. A matriz XYOON controlada deve manter esses campos visíveis e identificar quem a aprovou.

A preparação do tubo ainda controla o resultado

Uma luva selecionada corretamente pode ser prejudicada por uma extremidade de tubo defeituosa. Corte o tubo pelo método aprovado, remova rebarbas internas e externas, limpe as lascas e inspecione quanto a ovalização ou deformação antes de inserir a luva.

Rebarbas internas merecem atenção extra porque a bucha se ajusta ao furo. Forçar uma bucha através de uma rebarba pode danificar o tubo, distorcer a bucha ou deixá-la abaixo do assento especificado. Retificar ou alargar o furo para fazer um ajuste errado da bucha não é uma substituição aceitável para a peça correta.

Oguia de corte e rebarbação de tubos hidráulicosabrange as verificações de preparação a montante. Após a instalação da luva, siga as instruções normais de pré-montagem e montagem final do fabricante da conexão. Uma bucha de suporte não transforma uma pré-montagem incompleta em uma conexão acabada.

Verificações de instalação antes da pré-montagem

A sequência exata de instalação pertence ao fabricante da luva. Antes de montar o anel de corte, confirme pelo menos o seguinte:

• o número da peça da luva corresponde ao diâmetro externo do tubo, parede e material;
• o furo e a luva do tubo estão limpos e sem danos;
• o lubrificante ou pasta de montagem aprovado foi usado onde especificado;
• a luva está assentada na posição mostrada no diagrama do fabricante;
• a seção de retenção ou serrilhada está totalmente engatada onde o projeto utiliza uma;
• a extremidade do tubo permanece redonda e livre de rachaduras, alargamentos e rebarbas salientes;
• a luva não impede que o tubo alcance a ferramenta de montagem ou o batente de montagem.

O método de inserção, o meio de preparação e a ferramenta de assentamento podem variar de acordo com o material da bucha e o design de retenção. A instrução de trabalho do XYOON deve indicar esses detalhes diretamente. “Tap it in” não é uma instrução de montagem repetível.

Inspeção da primeira peça e controle de lote

Inspecione o primeiro tubo concluído antes de liberar a configuração. Os critérios de aceitação devem vir do sistema de montagem, mas o registro deve conectar a seleção da luva ao resultado final da montagem.

Se o tubo quebrar, a manga se mover, a mordida do anel for irregular ou o resultado da máquina for diferente da amostra aprovada, interrompa o lote. Verifique as dimensões do tubo, a identidade da luva, a profundidade de instalação, a condição da ferramenta e a configuração da máquina como um conjunto. Oguia de defeitos de montagemeguia de desgaste da ferramenta de montagemfornecer as próximas etapas de diagnóstico.

O que enviar XYOON para uma análise de compatibilidade

As páginas públicas da XYOON cobrem anéis de corte, acessórios para tubos rígidos, produtos de mangas e equipamentos de pré-montagem, mas atualmente não publicam uma matriz interna controlada de suporte-manga que possa aprovar uma combinação específica de tubos. Peça confirmação por escrito antes de fazer um pedido ou executar um lote.

Enviar:

• fabricante da conexão, nome do sistema, tipo de anel de corte e série L ou S;
• diâmetro externo do tubo, espessura da parede, qualidade do material e especificação do tubo;
• pressão de trabalho e pressão de projeto da especificação do sistema;
• fluido, faixa de temperatura e ambiente externo;
• condições de vibração, ciclo de pressão e suporte do tubo;
• modelo da máquina, identificação do ferramental e configurações atuais;
• quantidade alvo e uma amostra representativa de tubo, conexão e manga;
• o método de inspeção e o registro de aceitação exigidos pelo seu plano de qualidade.

Use oFormulário de consulta XYOONpara enviar a matriz. O resultado solicitado deve ser uma recomendação de luva específica da peça, uma lista de ferramentas compatíveis e um método de aceitação da primeira peça, e não uma declaração genérica de que a máquina lida com tubos de parede fina.

Perguntas que os compradores costumam fazer

O tubo de parede fina pode ser montado sem manga de suporte?

Somente se as instruções atuais para a família de conexões exatas aprovarem aquela combinação de diâmetro externo do tubo, parede e material sem uma. Uma montagem de teste aparentemente bem-sucedida não substitui a tabela de seleção.

Uma luva de suporte aumenta a classificação de pressão?

Não o use para reivindicar uma classificação de pressão mais alta. A pressão permitida pertence ao conjunto completo de tubo e conexão aprovado. Uma manga de suporte reforça a zona de montagem para combinações abrangidas pelas instruções do fabricante.

Um tamanho de manga pode caber em vários tamanhos de tubo?

Alguns catálogos de fabricantes mostram uma designação de luva servindo mais de uma combinação de diâmetro externo e parede que compartilha um furo adequado, mas isso deve ser lido na tabela do fornecedor. Não selecione apenas pela aparência ou diâmetro nominal.

Uma manga de suporte pode ser reutilizada?

Suponha que faça parte da extremidade do tubo montada, a menos que o fabricante forneça explicitamente um procedimento de remoção, inspeção e reutilização. Retirar uma luva retida pode danificar o furo ou a luva e invalidar a condição de montagem aprovada.

Uma luva de suporte é o mesmo que um anel de corte?

Não. O anel de corte fica fora do tubo e interage com o cone de 24 graus. A manga de suporte fica dentro do tubo e reforça a parede perto da mordida do anel.
