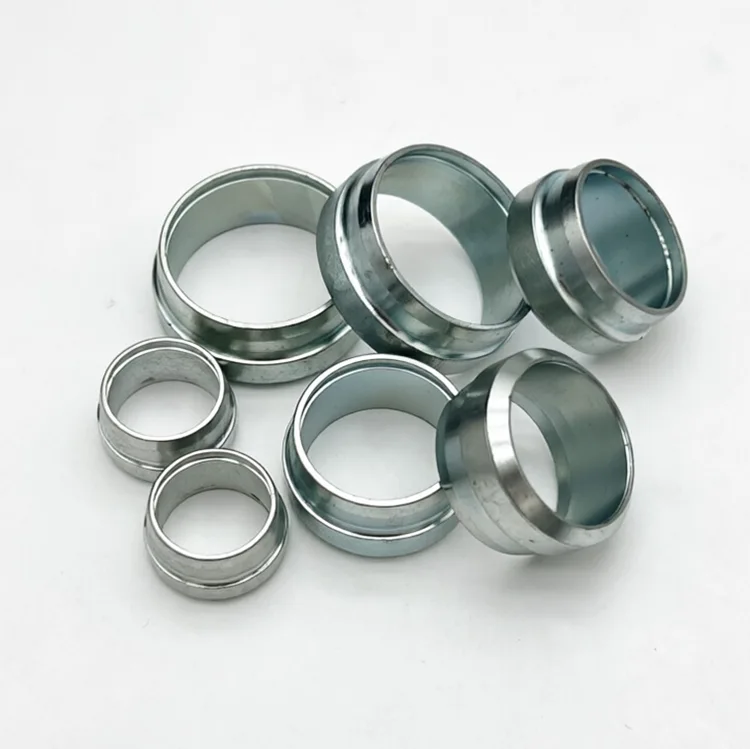

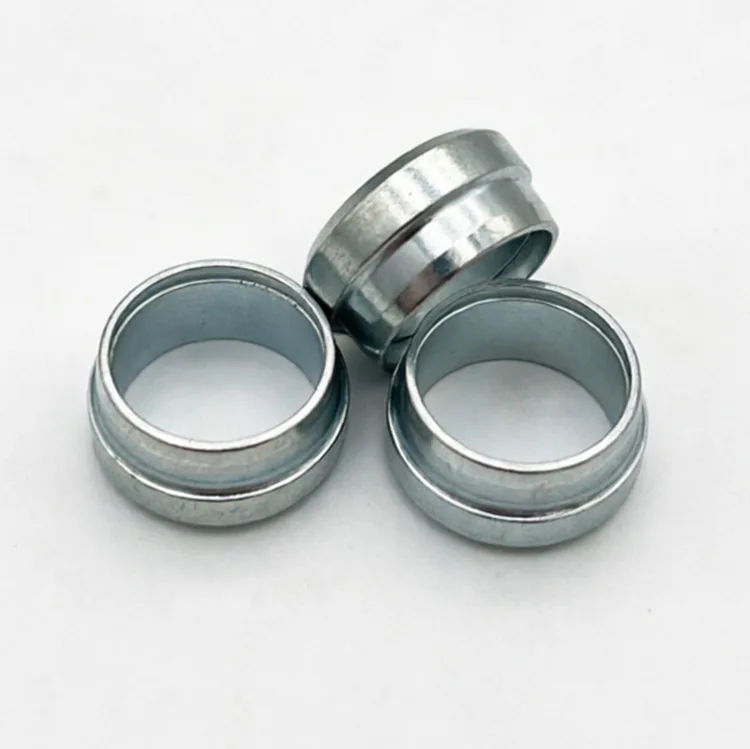

Virola de tubulação hidráulica para serviços leves

Os anéis de corte da série XYOON L são conectores do tipo mordida especialmente desenvolvidos para conexões de tubo cônico DIN 2353 de 24°, projetados exclusivamente para tubos de aço sem costura de parede fina. Quando apertada, a ponteira de tubulação hidráulica para serviços leves comprime radialmente e morde uniformemente a parede externa do tubo, criando uma vedação metal-metal estanque e resistente à vibração, sem soldagem, alargamento ou selante. É uma solução de conexão leve, econômica e de fácil manutenção para sistemas com classificação de 16 a 25 MPa, e cabe diretamente em conjuntos de acessórios existentes no padrão DIN.

Valor central e principais diferenciais

Não criamos apenas outra ponteira padrão – nós a otimizamos para modos de falha de tubos finos do mundo real:

Perfil de lâmina resistente a rachaduras no tubo

A aresta de corte apresenta uma geometria de arco arredondada em vez de uma aresta afiada e crua, de modo que penetra na parede do tubo uniformemente em 360° sem cortar o material do tubo. Os testes de campo em tubos de parede fina de φ8×1mm mostram uma taxa de fissuração abaixo de 0,1%, com resistência à tração 30% acima da média da indústria.

Design leve, menor custo total do sistema

Combinado com tubos de parede fina de precisão DIN 2391, cada ponteira pesa 28% menos que uma ponteira pesada equivalente da série S. Combinado com tubos mais finos, ele reduz o custo geral do material da tubulação em 25 a 30%, ao mesmo tempo em que mantém o desempenho de pressão nominal total — ideal para produção OEM de alto volume.

Desempenho consistente entre lotes

Todas as ponteiras passam por endurecimento em atmosfera controlada, com dureza superficial mantida entre HRC 58–62 e profundidade de camada controlada com precisão em 0,1–0,15 mm. A variação de desempenho entre lotes de produção é ≤2%, eliminando surpresas na montagem em massa.

Aplicações e casos de projetos do mundo real de ponteira de tubulação hidráulica para serviços leves

Casos de uso típicos

Sistemas de lubrificação centralizada para máquinas CNC, circuitos pneumáticos de linhas de produção de automação, tubulações hidráulicas de máquinas têxteis, linhas de transporte de alimentos e bebidas, sistemas de água de resfriamento, linhas de controle de instrumentação, tubulações de processos químicos leves.

Perguntas frequentes

Q1: As virolas para tubulações hidráulicas para serviços leves podem ser usadas em equipamentos com vibração constante?

R: Sim. Nosso perfil de mordida otimizado atende aos padrões DIN de resistência à vibração sob pressão nominal e funciona de maneira confiável em equipamentos de automação e máquinas-ferramentas. Para aplicações de choque pesado e pulso de alta pressão, recomendamos nossas ponteiras pesadas da série S.

Q2: Eles são compatíveis com outras marcas de conexões para tubos da série L?

R: Sim. Eles são fabricados estritamente de acordo com as dimensões da série L DIN 2353 e podem ser diretamente misturados com qualquer marca de acessórios da série de luz cônica padrão de 24° sem vazamentos ou problemas de ajuste.

Q3: As ponteiras leves de aço inoxidável podem ser usadas na água do mar?

R: SS304 não é recomendado para exposição prolongada à água do mar, pois pode desenvolver corrosão por picadas. Para ambientes marinhos e de água do mar, recomendamos o aço inoxidável SS316L para resistência superior a cloretos.

Q4: Como instalar ponteiras leves da série L corretamente em tubos de parede fina?

R: Certifique-se de que as extremidades do tubo estejam quadradas, sem rebarbas e limpas. Insira o tubo totalmente no corpo da conexão. Aperte a porca com a mão e, em seguida, use a chave inglesa para apertar 1/4 a 1/2 volta além do aperto manual. Para tubos de parede fina, evite apertar demais para evitar a deformação do tubo. Uma chave de torque é recomendada para uma montagem consistente.

Q5: As ponteiras da série L podem ser usadas com tubos de parede padrão?

R: Os terminais tubulares da série L são projetados especificamente para tubos de parede fina. Para tubos com espessura de parede padrão, recomendamos nossas ponteiras pesadas da série S, que proporcionam profundidade de mordida e desempenho de vedação ideais para dimensões de tubo padrão.
