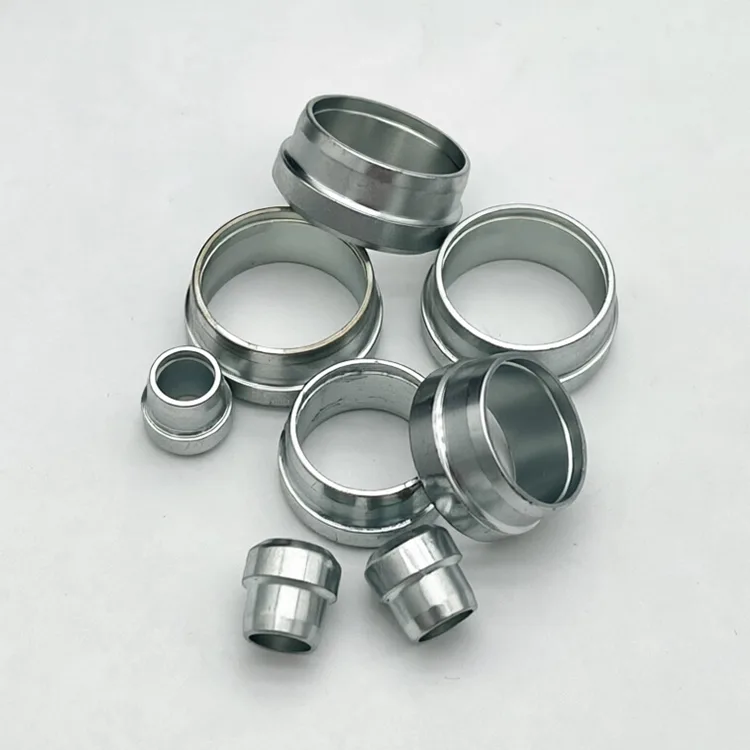

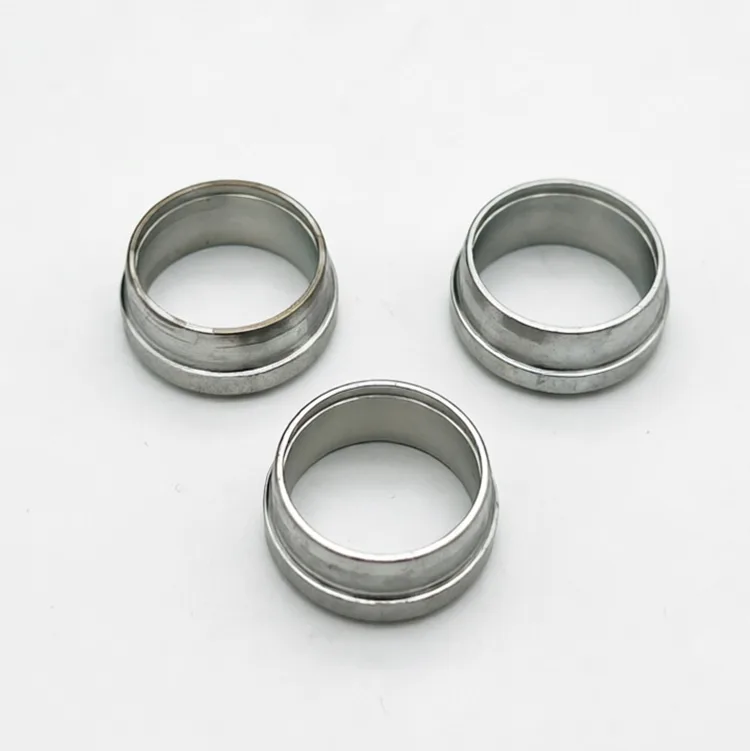

Virola de tubulação hidráulica para serviço pesado

Em conformidade com DIN 2353 e ISO 8434-1, o ferrolho de tubulação hidráulica para serviços pesados ​​da série XYOON S é um componente de vedação tipo mordida de lâmina dupla projetado para tubos de aço sem costura de parede espessa em aplicações de extrema pressão. Avaliado até 630 bar, disponível em aço carbono e SS316L, tamanhos de φ6 a φ42mm. Dureza superficial HRC 58-62 com núcleo resistente para absorção de choque. Projetado para sistemas hidráulicos de mineração, construção, marítimos e campos petrolíferos. Fornecimento direto da fábrica com amostras grátis disponíveis.

Construído para cargas hidráulicas extremas

Em sistemas hidráulicos de alta pressão — máquinas de mineração, equipamentos de construção, prensas metalúrgicas e plataformas offshore — as falhas nas conexões dos tubos não causam apenas vazamentos. Eles provocam paralisações não planejadas, riscos à segurança e custos de reparo centenas de vezes superiores ao valor da própria conexão. As anilhas genéricas muitas vezes escorregam sob pressão de impulso, quebram sob forte vibração ou perdem a pré-carga após 1.000 horas de operação contínua, forçando reapertos frequentes no local.

Os anéis de corte da série pesada XYOON (tipo S) são componentes de travamento e vedação do tipo mordida projetados especificamente para conexões de tubo cônico de 24 ° padrão DIN 2353 / ISO 8434-1, projetados exclusivamente para tubos de aço sem costura de parede espessa em condições de serviço pesado. Quando a porca de compressão é apertada, o ferrolho comprime radialmente e suas arestas de corte duplas penetram profunda e uniformemente na parede externa do tubo, criando um intertravamento mecânico permanente e uma vedação metal-metal à prova de vazamentos. Sem soldagem, sem alargamento, sem necessidade de selante.

Principais vantagens de desempenho da ponteira de tubulação hidráulica para serviços pesados

1. Cada detalhe do projeto é otimizado para modos de falha pesados:

2. Classificação de pressão líder do setor, verificada tamanho por tamanho

3.Estrutura de mordida de lâmina dupla: anti-arrancamento + resistente à fadiga por impulso

4. Gradiente de dureza controlado: borda dura, corpo resistente

5.Construído para ambientes de campo agressivos

6. Verdadeira intercambialidade

Aplicações e casos de campo verificados

Máquinas de construção (escavadeiras, guindastes, carregadeiras), equipamentos hidráulicos de mineração, prensas de forjamento metalúrgico, sistemas hidráulicos marítimos e offshore, equipamentos para campos petrolíferos, unidades de energia hidráulica de alta pressão, perfuradoras de túneis.

Projetos comprovados de clientes

OEM australiano de equipamentos de mineração: O cliente enfrentou anteriormente uma queda de torque de 12% e uma taxa de vazamento de 3,8% após 1.000 horas de operação com ponteiras concorrentes. Depois de mudar para XYOON, testes de campo de 1.500 horas mostraram 0 incidentes de retirada de tubos e taxa de vazamento abaixo de 0,2%, com pedidos repetidos por 4 anos consecutivos.

Marca chinesa de máquinas de construção entre as três principais: Circuito hidráulico principal de máquina completa correspondente para escavadeiras de 20 a 30 toneladas. Passou em 1 milhão de testes de ciclo de impulso a 35MPa, atendendo ao rigoroso padrão de confiabilidade do OEM e substituindo ponteiras importadas a um custo 40% menor.

Por que escolher XYOON?

Certificações realizadas:

DIN 2353 / ISO 8434-1 – Em conformidade com os padrões internacionais de hidráulica para serviços pesados

ISO 9001:2015 – Sistema de gestão da qualidade certificado

CE 2006/42/EC – conformidade com a diretiva de segurança de máquinas da UE

SGS – Composição do material verificada (disponível mediante solicitação)

Garantia de qualidade:

Endurecimento em atmosfera controlada com dureza superficial HRC 58-62 e profundidade de case 0,1-0,15mm. Inspeção 100% dimensional e testes de dureza por lote. Taxa de aprovação de fábrica consistentemente acima de 99,8%. Cada lote inclui um relatório de inspeção completo e certificado de material.

Perguntas frequentes

Q1: Qual é a diferença entre ponteiras pesadas da série S e ponteiras leves da série L?

R: As ponteiras pesadas da série S são projetadas para tubos sem costura de parede espessa e classificadas até 630 bar, apresentando mordida de lâmina dupla para pressão e vibração extremas. As ponteiras leves da série L são para tubos de parede fina em sistemas de baixa e média pressão (16-25MPa) com design de lâmina única. Escolha a série S para aplicações pesadas e a série L para projetos leves e econômicos.

Q2: As virolas para tubulações hidráulicas para serviços pesados ​​são compatíveis com acessórios de outras marcas?

R: Sim. Fabricados estritamente de acordo com as dimensões da série S DIN 2353 e ISO 8434-1, eles são 100% intercambiáveis ​​com todas as marcas globais de conexões cônicas de 24° para serviços pesados, sem modificação.

Q3: Qual é a pressão máxima de trabalho para ponteiras da série S?

R: Os terminais padrão da série S têm classificação de até 630 bar (63MPa), dependendo da espessura da parede do tubo e da classificação de conexão. Para requisitos especiais de alta pressão, oferecemos soluções personalizadas mediante solicitação.

Q4: As ponteiras da série S de aço carbono podem ser usadas em ambientes corrosivos?

R: As virolas de aço carbono com revestimento de zinco são adequadas para uso interno geral e externo leve. Para ambientes marítimos, químicos ou de alta umidade, recomendamos o aço inoxidável SS316L para resistência superior à corrosão e vida útil prolongada.
