Encaixe Hidráulico de Mangueira

As conexões hidráulicas de mangueira conectam mangueiras flexíveis a bombas, válvulas, cilindros e tubos rígidos para transmitir energia hidráulica enquanto absorvem vibração, expansão térmica e movimento mecânico. Conexões mal projetadas geralmente sofrem com o estouro da mangueira, vazamento nas costuras e corrosão prematura, causando tempos de inatividade dispendiosos e riscos à segurança.

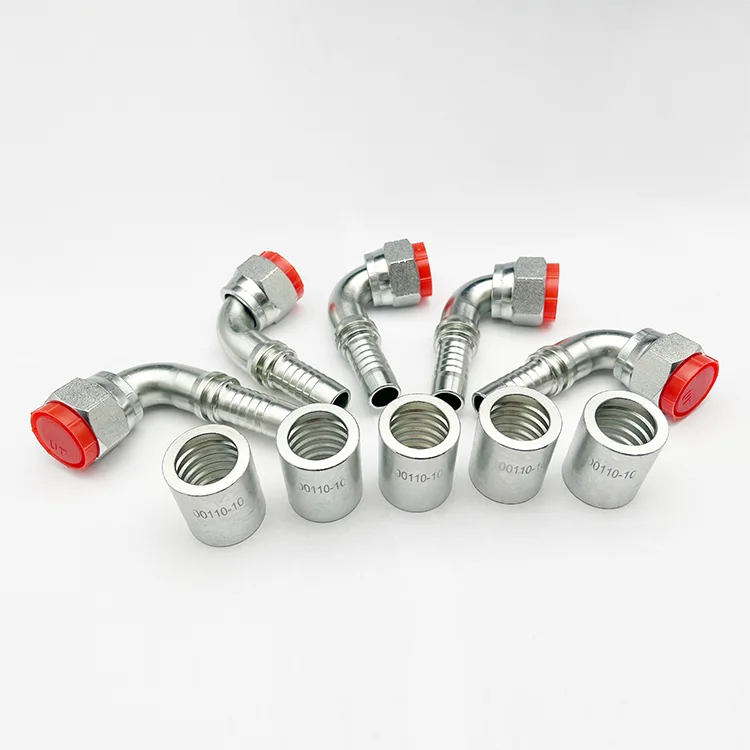

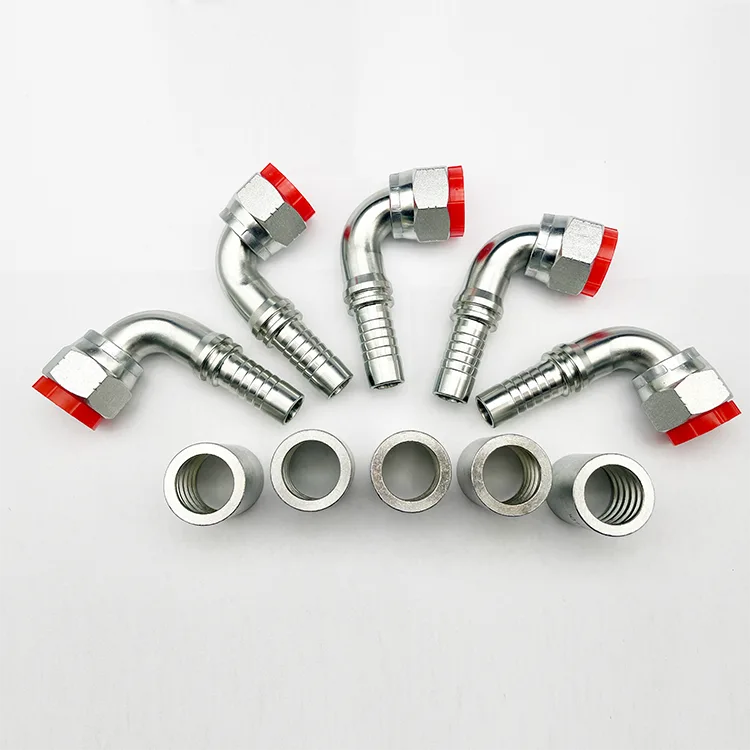

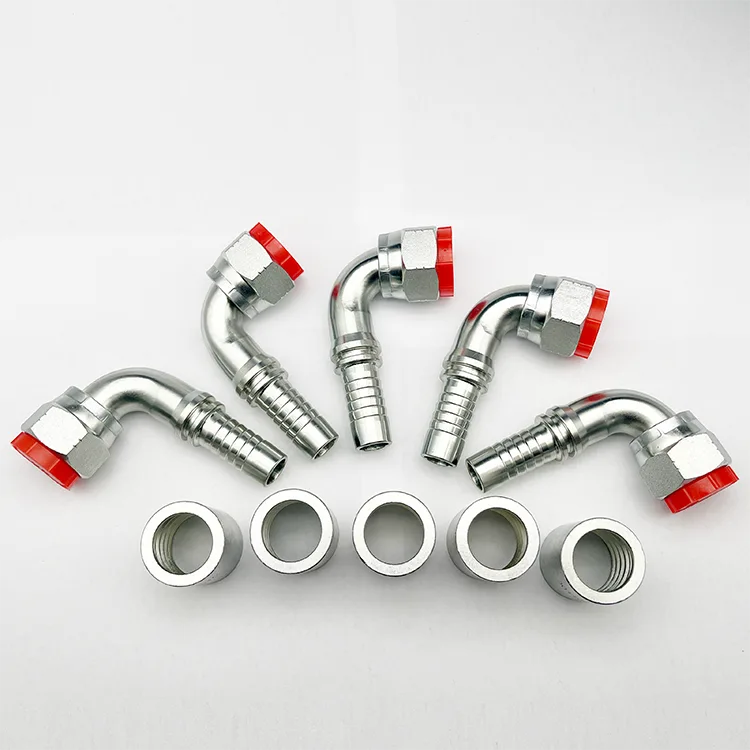

As conexões da mangueira XYOON consistem em uma haste usinada com precisão e uma luva de crimpagem. Quando crimpadas de acordo com a especificação, as farpas internas penetram profundamente no reforço da mangueira para formar um intertravamento mecânico permanente e de alta resistência e uma vedação à prova de vazamentos. Disponíveis em todos os principais padrões globais, eles são a solução de conexão confiável para linhas hidráulicas flexíveis.

Principais vantagens

Design de farpa anti-retirada:O perfil de farpa de múltiplas fileiras otimizado se encaixa uniformemente no reforço da mangueira. A resistência à extração excede a resistência ao rompimento da mangueira, eliminando falhas catastróficas de purga.

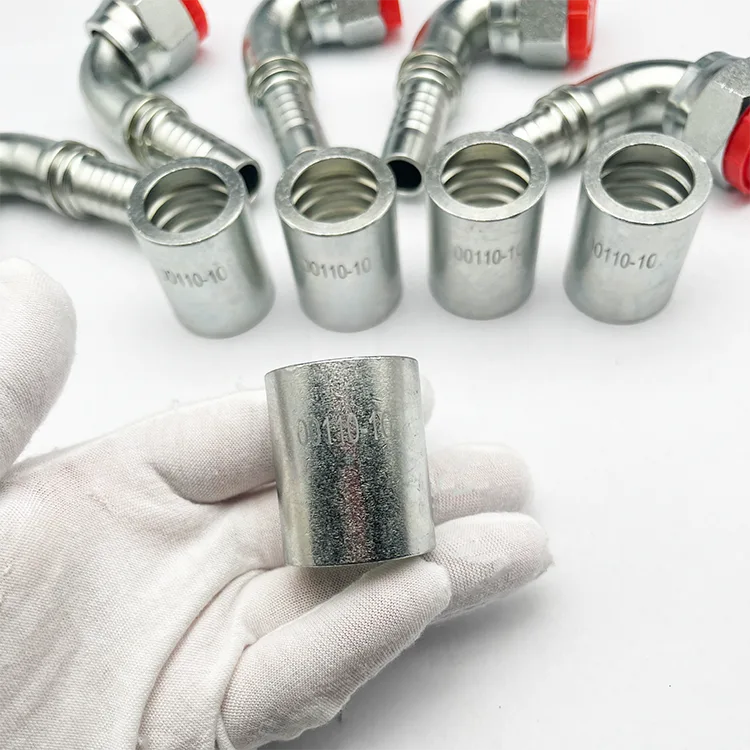

Manga de crimpagem de parede espessa:Luva de calibre mais pesado com deformação de crimpagem uniforme, sem rachaduras ou retorno elástico após a crimpagem. Mantém força de fixação consistente sob pulsação de pressão.

Superfícies de vedação de precisão:Os cones e faces de vedação de aterramento garantem uma conexão estanque aos componentes correspondentes, com zero vazamento lento sob vibração de longo prazo.

Cobertura padrão completa:Cone DIN 24°, alargamento JIC 37°, configurações NPT, BSPP/BSPT e ORFS, todos em estoque para fornecimento centralizado.

Resistência à corrosão durável:Zincagem trivalente de 8–12 μm com passivação, mais de 500 horas de resistência à névoa salina para ambientes externos e agressivos.

Cenários típicos de encaixe hidráulico de mangueira

Máquinas de construção, equipamentos de mineração, máquinas de moldagem por injeção, máquinas agrícolas, manuseio de materiais, hidráulica marítima, unidades de energia hidráulica.

Certificações e garantia de qualidade

Certificações

ISO 9001:2015, conformidade com CE PED, materiais em conformidade com ROHS e REACH, relatórios de teste EN 10204 3.1 disponíveis mediante solicitação.

Processo de controle de qualidade

1、Análise espectral de matéria-prima e verificação de dureza por lote térmico.

2、Auditoria dimensional em processo a cada hora; Verificação 100% do medidor de rosca passa/não passa.

3、Perfil de superfície de vedação e inspeção de rugosidade.

4、Teste de força de extração por lote em conjuntos crimpados.

5、Inspeção visual final para defeitos e rebarbas de revestimento.

Rastreabilidade total por número de lote exclusivo.

Perguntas frequentes

Q1: Qual é a diferença entre uma conexão de mangueira e uma conexão de tubo?

R: As conexões da mangueira são projetadas para mangueiras de borracha flexíveis usando uma luva ondulada e haste farpada para segurar o reforço da mangueira. As conexões para tubos são para tubos de metal rígido usando ponteira ou vedação de rosca. As conexões da mangueira absorvem vibrações e movimentos; acessórios para tubos fornecem conexões rígidas e permanentes.

Q2: Você fornece dados e especificações de crimpagem?

R: Sim. Cada conexão hidráulica de mangueira vem com dados de crimpagem correspondentes, incluindo diâmetro de crimpagem e especificações de força de crimpagem. Fornecemos tabelas de crimpagem detalhadas e documentação técnica para garantir a montagem correta do seu equipamento de crimpagem.

Q3: Quais tipos de mangueira são compatíveis com essas conexões?

R: Nossas conexões são compatíveis com mangueiras hidráulicas trançadas de fio padrão e mangueiras espirais. Para marcas e construções específicas de mangueiras, consulte nossa equipe técnica com as especificações de sua mangueira.

Q4: As conexões de aço carbono podem ser usadas em ambientes marinhos?

R: Conexões de aço carbono com zincagem trivalente de 8-12μm e passivação oferecem mais de 500 horas de resistência à névoa salina, adequadas para uso externo geral. Para exposição marítima de longo prazo ou com alto teor de sal, recomendamos acessórios de aço inoxidável SS316L para máxima resistência à corrosão.

Q5: Qual é a diferença entre as conexões de mangueira JIC 37° e DIN 24°?

R: O alargamento JIC 37° é o padrão americano com um ângulo de vedação de 37°, amplamente utilizado em sistemas hidráulicos norte-americanos. O cone DIN 24° é o padrão alemão com ângulo de vedação de 24°, comum em máquinas europeias e asiáticas. Ambos fornecem vedação confiável de metal com metal quando devidamente apertados.
