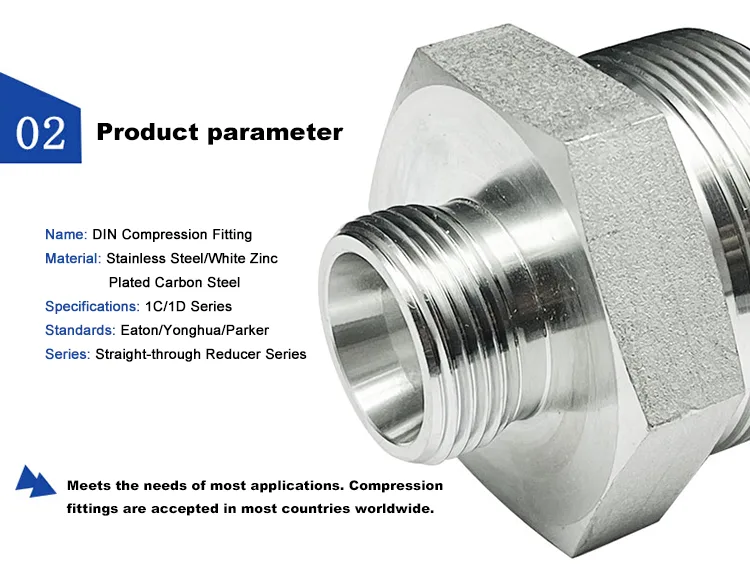

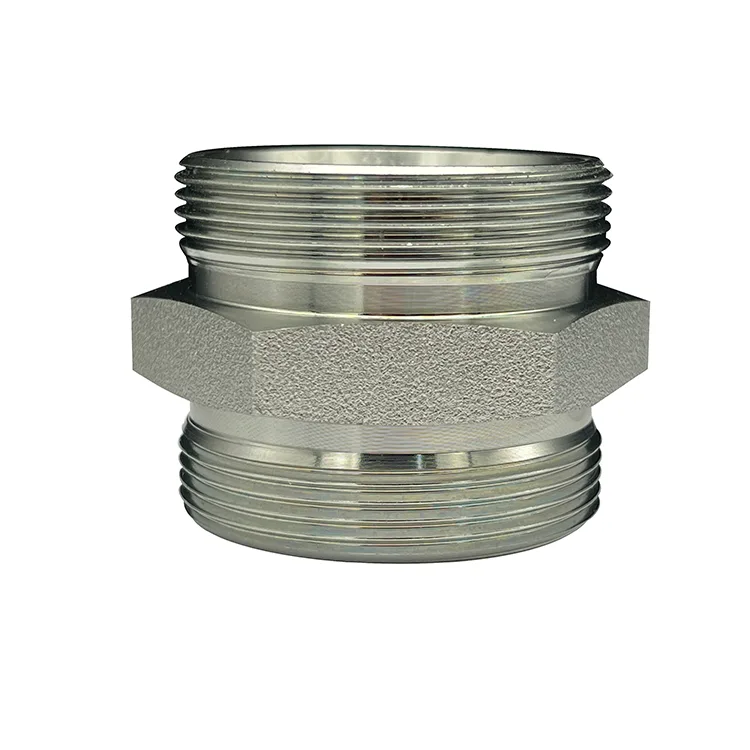

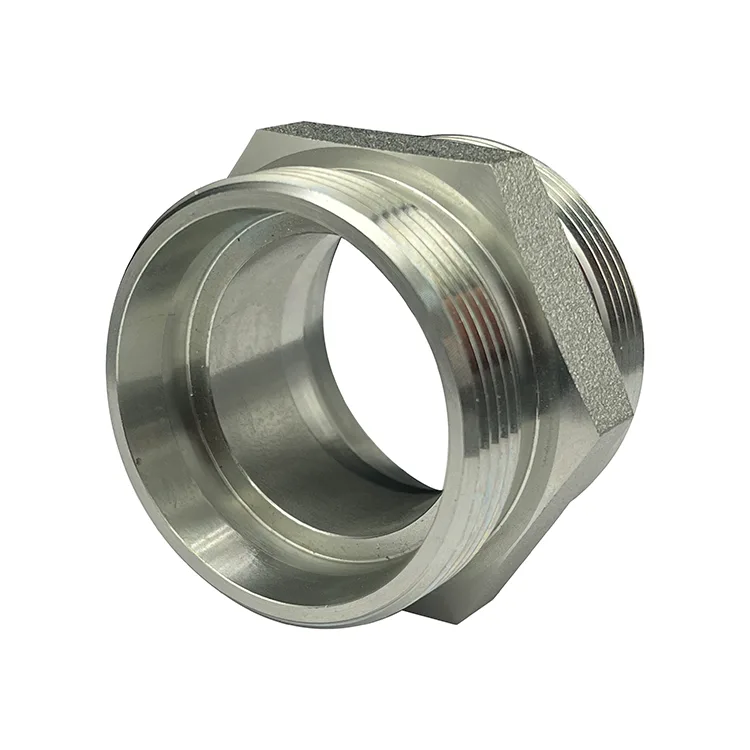

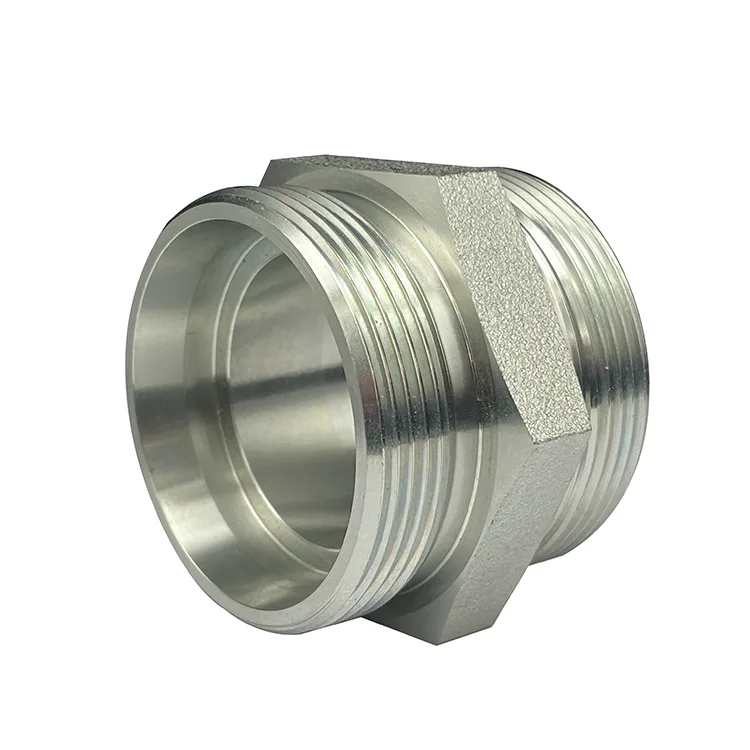

Encaixe Hidráulico Redutor

Os acessórios hidráulicos do redutor XYOON são conectores de conversão de diâmetro usinados com precisão, projetados para unir dois tubos ou portas de tamanhos diferentes dentro do mesmo padrão de conexão. Usinados a partir de barras sólidas com um furo de transição cônico projetado, eles proporcionam uma mudança de diâmetro suave e sem turbulência, mantendo a classificação de pressão total e o alinhamento de vedação perfeito. Disponíveis em estilos de compressão de 24°, rosqueados e de configuração em todos os principais padrões da indústria, eles substituem combinações de conexões empilhadas por um único componente compacto, sem vazamentos e com baixo consumo de energia.

Principais vantagens de desempenho

Queda de pressão 35% menor com furo cônico

A transição cônica suave simulada por fluxo substitui furos escalonados afiados. Testes independentes verificam 35% menos perda de pressão na vazão nominal, reduzindo o acúmulo de calor no sistema e o consumo de energia para HPUs de alto fluxo.

Concentricidade ≤0,05 mm por meio de usinagem de configuração única

Tanto os furos quanto as superfícies de vedação são usinados em um mandril CNC para eliminar erros de alinhamento. O desvio ≤0,05 mm garante tubulação perfeitamente coaxial, carga lateral zero nas vedações e força de vedação uniforme - 4× melhor que os redutores soldados.

Mais de 1.000.000 de ciclos de impulso com transição reforçada

A espessura extra da parede e os filetes internos combinados no ponto de mudança de diâmetro com concentração de tensão evitam rachaduras por fadiga sob pulsação e vibração de pressão, verificadas por 1 milhão de ciclos de impulso de pressão total.

Risco zero de contaminação com furos totalmente rebarbados

Cada furo interno passa por rebarbação e polimento em dois estágios, sem deixar resíduos de metal ou rebarbas. Isso elimina a principal causa oculta de danos à bomba e à válvula causados ​​por contaminantes soltos do sistema.

Ampla faixa de proporção e configurações completas

Proporções de diâmetro padrão de até 4:1 em estoque, proporções personalizadas de até 6:1 disponíveis. As configurações abrangem redutores retos, cotovelos redutores de 90° e tês redutores para todos os layouts de tubulação.

Perguntas frequentes

P: Um redutor causará perda significativa de pressão no sistema?

R: Um redutor de furo cônico adequadamente projetado causa apenas uma perda mínima de pressão, normalmente de 3 a 5% na vazão nominal. Redutores escalonados mal projetados podem causar perdas muito maiores. Nosso projeto é otimizado para fluxo para manter a queda de pressão o mais baixa possível.

P: Qual é a diferença entre redutores concêntricos e excêntricos?

R: Nosso produto padrão é concêntrico – ambos os furos compartilham a mesma linha central – usado para a maioria das linhas hidráulicas e de pressão. Os redutores excêntricos possuem furos deslocados, usados ​​em fluxo por gravidade ou linhas de sucção de bombas para evitar bolsas de ar. Fabricamos redutores excêntricos sob consulta.

P: Qual é a proporção máxima de diâmetro que você pode produzir?

R: Os redutores de estoque padrão vão até a proporção de 4:1. Para aplicações personalizadas, podemos produzir proporções de até 6:1 com geometria de transição de fluxo totalmente otimizada.

P: Como seleciono o tamanho correto do redutor para meu sistema hidráulico?

R: Precisamos de três parâmetros principais:

① O tamanho maior do tubo/porta,

② O tamanho menor do tubo/porta,

③ Vazão do sistema e pressão operacional. Com base nisso, recomendamos a configuração ideal do redutor e verificamos se a queda de pressão permanece dentro dos limites aceitáveis ​​para o seu sistema.

P: Qual é a diferença entre um redutor e um adaptador redutor?

R: Um redutor conecta dois tubos ou portas de tamanhos diferentes dentro do mesmo padrão de conexão (por exemplo, ambos cones DIN 24°, diâmetros diferentes). Um adaptador redutor conecta diferentes padrões E diferentes tamanhos simultaneamente (por exemplo, DIN para NPT com alteração de tamanho). Escolha o redutor para alterações de tamanho do mesmo padrão; escolha o adaptador redutor para alterações de tamanho entre padrões.
