Resumo do artigo:Uma conexão de mangueira hidráulica confiável deve suportar pressão, vibração, cargas de impulso repetidas e ambientes operacionais exigentes. Uma engenharia adequadaManga Hidráulica de Crimpagemcria uma conexão mecânica permanente entre uma mangueira hidráulica e sua haste de mangueira correspondente através de compressão radial controlada. Este artigo explica como funcionam as luvas de crimpagem, quais materiais e especificações são importantes, onde são usadas e como selecionar a solução certa para sistemas hidráulicos de alta pressão.
Índice
- O que é uma luva hidráulica de crimpagem?
- Como funciona uma luva hidráulica de crimpagem?
- Quais especificações são importantes ao escolher uma luva de crimpagem?
- Quais materiais estão disponíveis para mangas de crimpagem hidráulicas?
- Quais são as principais vantagens?
- Onde as luvas hidráulicas de crimpagem são usadas?
- Como deve ser instalada uma luva hidráulica de crimpagem?
- Como a qualidade da fabricação afeta o desempenho?
- Perguntas frequentes
- Como você pode obter a luva hidráulica certa?

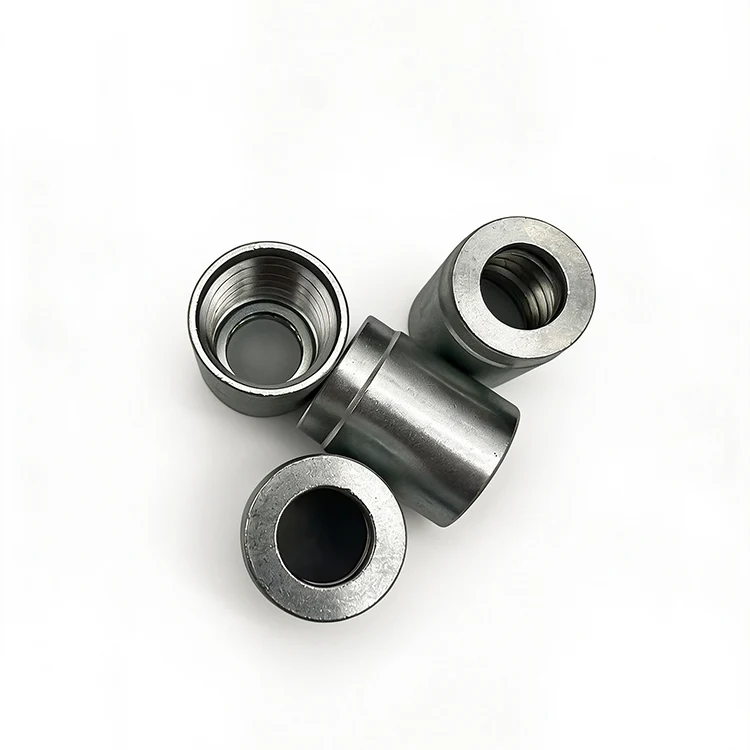

O que é uma luva hidráulica de crimpagem?
A Manga Hidráulica de Crimpagemé um componente metálico cilíndrico usado em conjuntos de mangueiras hidráulicas.XYOONfabrica mangas projetadas para trabalhar com hastes de mangueiras e mangueiras hidráulicas correspondentes. Durante a montagem, uma máquina de crimpagem dedicada comprime a luva radialmente, causando deformação controlada ao redor da mangueira e da haste. O resultado é uma conexão mecânica permanente projetada para resistir a vazamentos, vibrações, pulsos de pressão e extração da mangueira.
Ao contrário das braçadeiras de mangueira comuns que dependem principalmente da força de fixação externa, uma luva devidamente crimpada forma uma conexão mais integrada entre a mangueira, a luva e a conexão. Isto torna o projeto adequado para aplicações hidráulicas onde o desempenho estável sob alta pressão é essencial.
A solução da XYOON foi projetada de acordo com os requisitos dimensionais SAE e DIN comumente usados e está disponível para diversas construções de mangueiras hidráulicas, incluindo os tipos de mangueiras 1SN, 2SN, 4SP e 4SH.
Como funciona uma luva hidráulica de crimpagem?
O princípio de funcionamento é baseado na compressão radial controlada. A luva é posicionada sobre a mangueira apropriada e o conjunto de conexão antes de ser colocada em uma máquina de crimpagem adequada. A máquina então aplica uma força ou diâmetro de crimpagem predeterminado.
- Correspondência de componentes:A luva, a mangueira e a haste da mangueira são selecionadas de acordo com suas especificações compatíveis.
- Preparação da mangueira:A mangueira é cortada e preparada de acordo com os requisitos de montagem.
- Conjunto:A mangueira é inserida na haste da mangueira correspondente e a manga está posicionada corretamente.
- Crimpagem:A máquina de crimpagem comprime a luva uniformemente ao redor do conjunto.
- Inspeção:A montagem finalizada é verificada quanto à precisão dimensional, posicionamento correto e defeitos visíveis.
O diâmetro de crimpagem é especialmente importante. A compressão excessiva pode danificar o reforço da mangueira ou o tubo interno, enquanto a compressão insuficiente pode reduzir a resistência de retenção e aumentar o risco de vazamento ou arrancamento. Por esta razão, os fabricantes e técnicos de montagem de mangueiras devem sempre seguir os parâmetros de crimpagem especificados para a combinação selecionada de mangueira e conexão.
Quais especificações são importantes ao escolher uma luva de crimpagem?
Os conjuntos de mangueiras hidráulicas operam sob pressões, temperaturas, corrosão e condições mecânicas muito diferentes. A seleção de uma luva deve, portanto, envolver mais do que simplesmente combinar suas dimensões externas.
| Parâmetro | Especificação XYOON | Por que é importante |
|---|---|---|
| Material | Aço carbono, aço inoxidável 304, aço inoxidável 316L | Determina a resistência mecânica e a resistência à corrosão |
| Mangueira aplicável | 1SN, 2SN, 4SP, 4SH | Garante compatibilidade com diferentes construções de mangueiras |
| Pressão de Trabalho | Até 600 bar/8700 PSI | Suporta aplicações hidráulicas de alta pressão |
| Tolerância Dimensional | Controle de até ±0,05 mm | Ajuda a obter deformação de crimpagem consistente |
| Tratamento de superfície | Zincagem, fosfato preto, passivação inoxidável | Melhora a resistência à corrosão e a durabilidade do serviço |
| Resistência à névoa salina | Mais de 500 horas para versões zincadas | Fornece proteção adicional em ambientes corrosivos |
| Padrões Aplicáveis | SAE J516/DIN | Suporta compatibilidade dimensional com sistemas padrão |
Para compras de engenharia, os compradores também devem verificar a construção da mangueira, a geometria da conexão, o diâmetro de crimpagem, a pressão operacional, a temperatura de trabalho, o equipamento de instalação e a exposição ambiental antes de finalizar uma especificação.
Quais materiais estão disponíveis para mangas de crimpagem hidráulicas?
A seleção do material afeta diretamente o desempenho de uma luva em diferentes ambientes. A XYOON fornece diversas opções de materiais e tratamento de superfície para acomodar diferentes requisitos de sistemas hidráulicos.
Aço carbono
O aço carbono oferece uma combinação prática de resistência mecânica e eficiência de custos. Acabamentos zincados ou fosfatados pretos podem ser usados para melhorar a proteção da superfície. Esta opção é adequada para muitas aplicações hidráulicas de construção, industriais e móveis onde o ambiente operacional não é excessivamente corrosivo.
Aço Inoxidável 304
O aço inoxidável 304 oferece maior resistência à corrosão do que o aço carbono convencional e é adequado para ambientes limpos e aplicações levemente corrosivas. Sua superfície pode ser passivada para aumentar a proteção contra corrosão.
Aço Inoxidável 316L
O aço inoxidável 316L foi projetado para ambientes corrosivos mais exigentes. Sua composição contendo molibdênio proporciona maior resistência à corrosão relacionada ao cloreto, tornando-o particularmente útil para aplicações marítimas, offshore, químicas e outras aplicações agressivas.
A escolha entre esses materiais deve ser baseada no ambiente operacional real e não apenas na preferência do material.
Quais são as principais vantagens?
Uma luva hidráulica bem projetada contribui para a confiabilidade geral do conjunto da mangueira, em vez de funcionar como um componente metálico isolado.
- Precisão dimensional controlada:O controle dimensional rígido ajuda a manter a deformação de crimpagem e a qualidade de montagem consistentes.
- Capacidade de alta pressão:Configurações compatíveis podem suportar pressões de trabalho de até 600 bar ou 8.700 PSI.
- Resistência à vibração:A conexão crimpada permanente foi projetada para permanecer estável sob vibrações mecânicas e impulsos de pressão.
- Proteção contra corrosão:Zincagem, fosfato preto, aço inoxidável 304 e aço inoxidável 316L oferecem opções para diferentes ambientes.
- Construção amigável à mangueira:Um chanfro interno suave ajuda a reduzir danos desnecessários à camada externa da mangueira durante a montagem.
- Intercambialidade:A conformidade com os requisitos SAE J516 e DIN suporta a compatibilidade com sistemas de acessórios hidráulicos amplamente utilizados.
Estas características são particularmente importantes quando um conjunto de mangueira hidráulica é instalado em equipamentos que sofrem movimentos frequentes, flutuações de pressão ou condições difíceis de manutenção.
Onde as luvas hidráulicas de crimpagem são usadas?
Os conjuntos de mangueiras hidráulicas são encontrados em máquinas móveis, equipamentos industriais, sistemas de transporte e aplicações de engenharia pesada. Uma luva adequadamente selecionada pode suportar uma transmissão confiável de fluidos nesses ambientes.
| Indústria | Aplicações Típicas | Requisito-chave |
|---|---|---|
| Máquinas de construção | Escavadeiras, carregadeiras, guindastes, escavadeiras | Resistência à pressão e vibração |
| Mineração | Suportes hidráulicos e equipamentos subterrâneos | Durabilidade em ambientes exigentes |
| Agricultura | Tratores, colheitadeiras, sistemas de irrigação | Conexões hidráulicas móveis confiáveis |
| Hidráulica Industrial | Máquinas de moldagem por injeção e unidades de energia hidráulica | Operação estável a longo prazo |
| Marítimo e Offshore | Sistemas hidráulicos de navios e máquinas de convés | Resistência à corrosão e confiabilidade |
Para equipamentos que operam em ambientes costeiros, offshore ou quimicamente agressivos, as opções de aço inoxidável podem fornecer proteção adicional contra corrosão em comparação com configurações convencionais de aço carbono.
Como deve ser instalada uma luva hidráulica de crimpagem?
A precisão da instalação é tão importante quanto a qualidade dos componentes. Mesmo uma luva fabricada com precisão pode ter um desempenho ruim quando a mangueira, a conexão ou o parâmetro de crimpagem errados são usados.
- Confirme o tipo e tamanho da mangueira antes da montagem.
- Combine a luva com a haste e conexão da mangueira correspondente.
- Inspecione a luva e a mangueira quanto a contaminação, rebarbas ou danos visíveis.
- Posicione a manga e a haste da mangueira de acordo com as instruções de montagem.
- Use uma máquina de crimpagem adequada e o diâmetro de crimpagem recomendado.
- Verifique a crimpagem finalizada visualmente e dimensionalmente.
- Execute testes de pressão ou vazamento apropriados quando exigido pela aplicação.
Para produção OEM e montagem de mangueiras de grande volume, manter parâmetros de crimpagem padronizados é particularmente importante porque reduz a variação entre lotes e operadores.
Como a qualidade da fabricação afeta o desempenho?
As luvas hidráulicas operam como parte de conjuntos de suporte de pressão, portanto a consistência da fabricação é essencial. A XYOON aplica um processo de controle de qualidade que abrange inspeção de matéria-prima, usinagem CNC de precisão, inspeção dimensional, verificação de chanfro e inspeção de tratamento de superfície.
A tolerância declarada do diâmetro interno é controlada em ±0,05 mm, enquanto a inspeção do tratamento de superfície em lote ajuda a manter uma proteção consistente contra corrosão. A XYOON também afirma que os produtos são rastreáveis através de números de lote únicos, apoiando a gestão da qualidade e a rastreabilidade da produção.
Para compradores que adquirem componentes hidráulicos de um fabricante ou fornecedor chinês, a documentação útil pode incluir informações sobre materiais, registros de inspeção, dados dimensionais, padrões aplicáveis e rastreabilidade de lote. Esses detalhes podem facilitar a inspeção de recebimento e o gerenciamento de fornecedores a longo prazo.
Para obter informações adicionais sobre componentes relacionados, os compradores também podem exploraracessórios para tubulações hidráulicase quanto mais amplomanga hidráulicagama de produtos.
Perguntas frequentes
1. As mangas hidráulicas de crimpagem são compatíveis com diferentes marcas de hastes de mangueira?
A compatibilidade depende das especificações dimensionais e dos padrões aplicáveis de mangueiras e conexões. A XYOON projeta suas mangas de acordo com os requisitos SAE J516 e DIN e afirma que os produtos compatíveis podem ser intercambiáveis com os sistemas de haste de mangueira convencionais.
2. O XYOON pode fornecer parâmetros de crimpagem?
Sim. XYOON fornece parâmetros de diâmetro de crimpagem padrão para diferentes tamanhos e pode oferecer orientação com base na marca específica da mangueira e configuração de montagem.
3. Qual é a pressão máxima de trabalho?
As configurações XYOON selecionadas são classificadas para pressões de trabalho de até 600 bar, equivalente a aproximadamente 8.700 PSI. A pressão real permitida deve sempre ser confirmada em relação às especificações completas do conjunto da mangueira.
4. Existem opções de aço inoxidável disponíveis?
Sim. XYOON oferece opções de aço inoxidável 304 e 316L. O 316L é particularmente adequado para aplicações que exigem maior resistência a cloretos e ambientes corrosivos.
5. Existe uma quantidade mínima de pedido?
De acordo com as informações do produto XYOON, os tamanhos regulares não têm um MOQ rigoroso e pedidos de amostra podem ser aceitos. Os tamanhos personalizados começam em 500 peças.
6. Quais tipos de mangueiras podem ser usadas com essas mangas?
Os tipos de mangueiras compatíveis listados incluem mangueiras trançadas 1SN, 2SN e mangueiras espirais 4SP e 4SH. A especificação exata da luva deve corresponder à mangueira e haste da mangueira selecionadas.
Como você pode obter a luva hidráulica certa?
A seleção da luva hidráulica correta requer atenção à construção da mangueira, dimensões de montagem, requisitos de pressão, material, exposição à corrosão e parâmetros de crimpagem. XYOON oferece suporte a requisitos de montagem de tubulações hidráulicas padrão e personalizados, com orientação técnica para parâmetros de crimpagem, solução de problemas e acessórios de montagem de mangueiras relacionados.
Se você estiver adquirindo componentes de mangueiras hidráulicas para máquinas de construção, equipamentos de mineração, máquinas agrícolas, sistemas hidráulicos industriais ou aplicações marítimas, consulte as especificações da luva hidráulica de crimpagem XYOON ou entre em contato com a equipe de engenharia para obter recomendações correspondentes. Para compras em massa, requisitos de OEM, dimensões personalizadas ou soluções completas de acessórios hidráulicos,Contate-noshoje para discutir sua aplicação e receber um orçamento e suporte técnico adequados.
