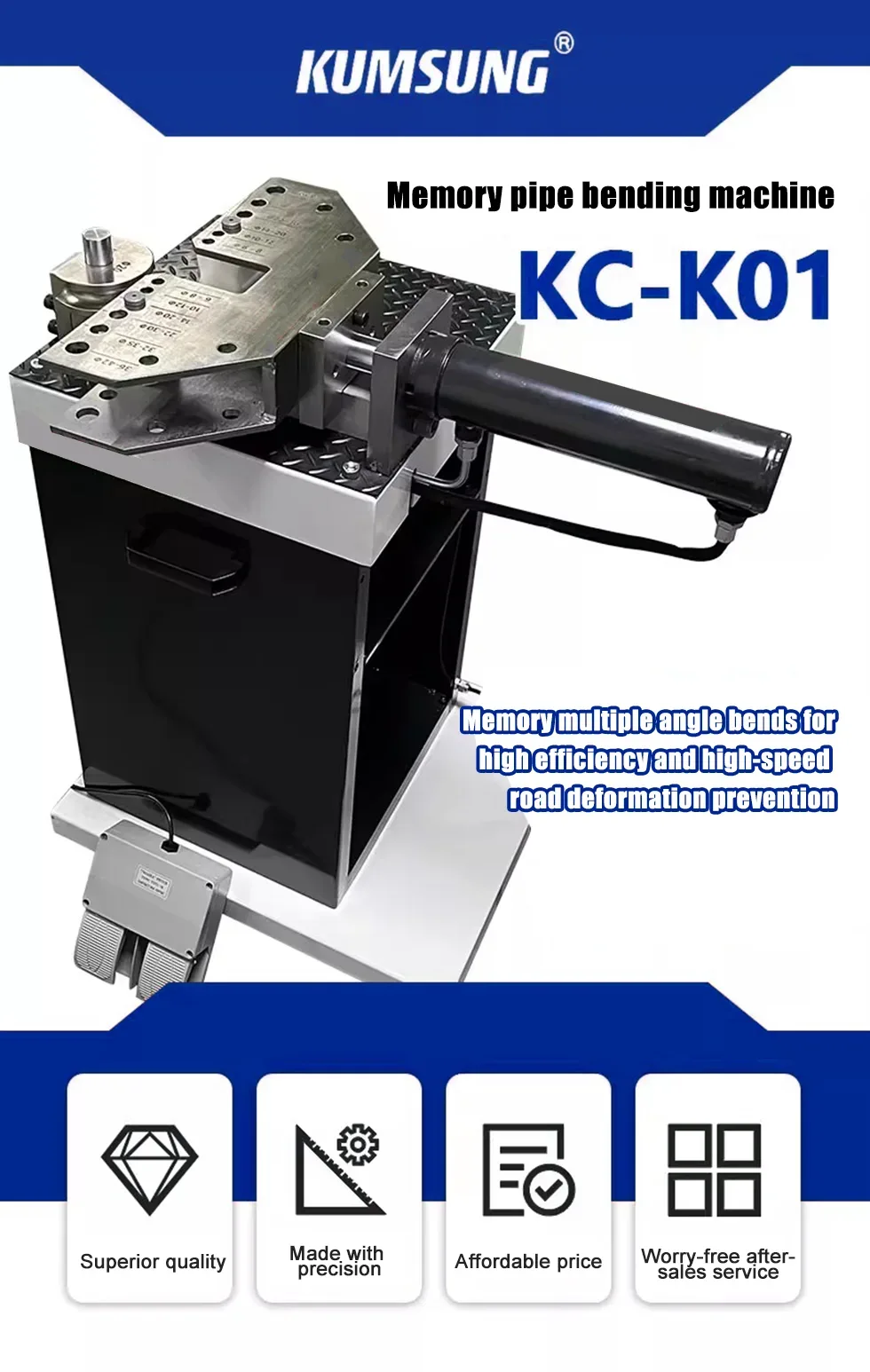

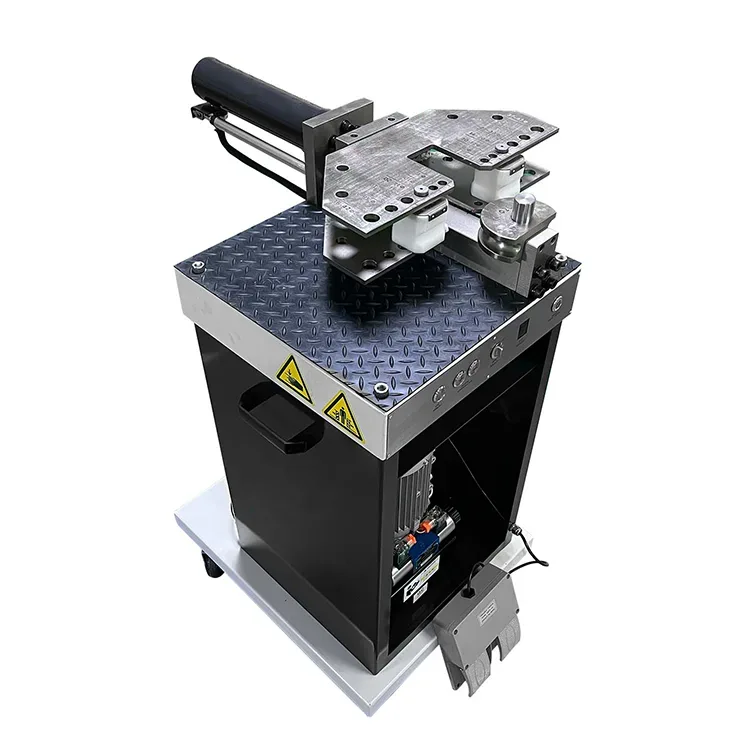

Máquina dobradeira de tubo de memória

O KC-K01 é um equipamento de processamento especializado projetado para atender aos requisitos de formação de tubos hidráulicos. Diferente das máquinas dobradeiras comuns tradicionais, esta máquina dobradeira de tubos com memória é equipada com estruturas práticas, como compensação de ângulo e medidas anti-deformação do material do tubo, e também é equipada com vários conjuntos de funções de memória de parâmetros. Isto resolve efetivamente os problemas de precisão de processamento insuficiente e baixa consistência de operações repetitivas em equipamentos antigos.

Toda a máquina é acionada por energia hidráulica e está equipada com grupos de moldes substituíveis que podem ser trocados rapidamente. O limite de operação é baixo e é fácil de mover. Ao mesmo tempo, passou pelas certificações CE e ISO e pode ser usado para processamento de tubos em vários cenários de máquinas de moldagem por injeção, compressores de ar, motores diesel, etc.

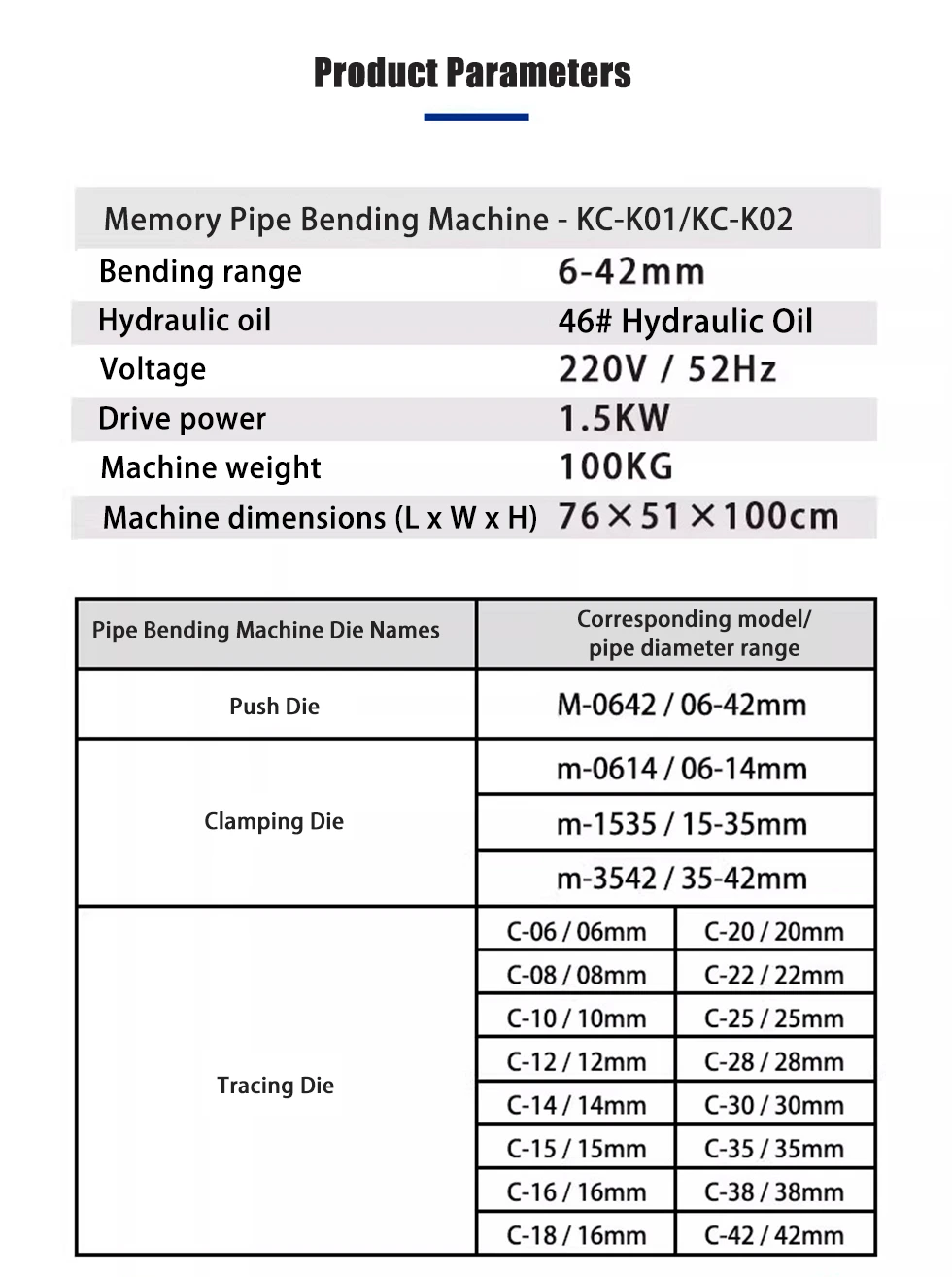

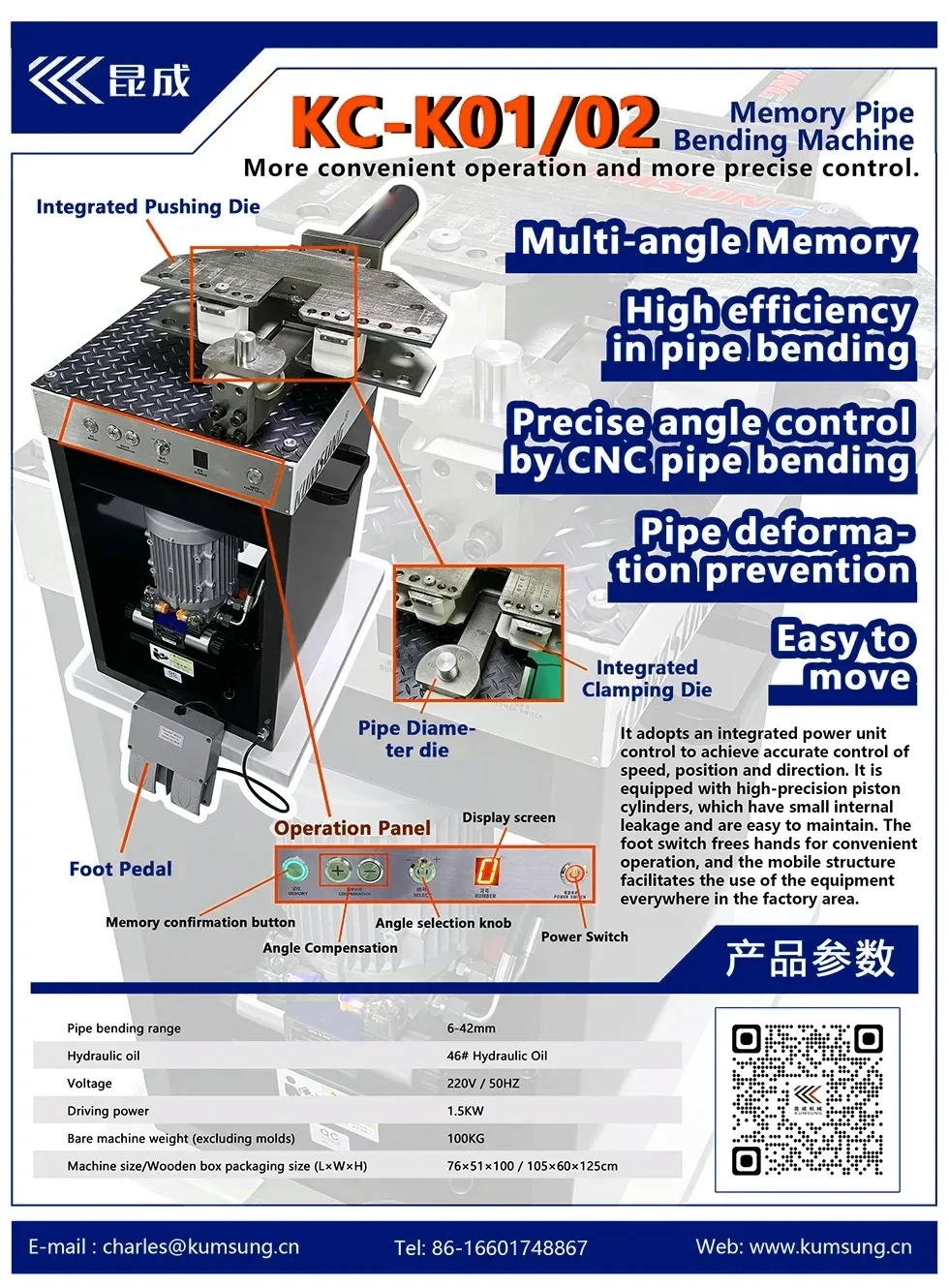

Parâmetro do produto

Configuração funcional central e precisão de processamento

1. Sistema de memória multiparâmetro

O painel de controle do equipamento é equipado com botões de memória dedicados, permitindo o armazenamento de 9 parâmetros diferentes de ângulo de flexão. Após o operador concluir a calibração do parâmetro inicial e salvá-lo, ao processar a mesma especificação de tubos em operações subsequentes, o programa pode ser recuperado diretamente sem a necessidade de reconfiguração repetida, o que é adequado para operações de produção padronizadas em larga escala.

2. Capacidade precisa de controle de ângulo

O erro do ângulo de curvatura do equipamento pode ser controlado de forma estável dentro de ±0,1°. Ao mesmo tempo, está embutido um mecanismo de compensação de ângulo, que pode ajustar o valor de flexão de acordo com o material e especificação do tubo, evitando desvios angulares durante o processamento e garantindo a uniformidade das especificações do produto para cada lote.

3. Projeto estrutural de prevenção de deformação de tubos

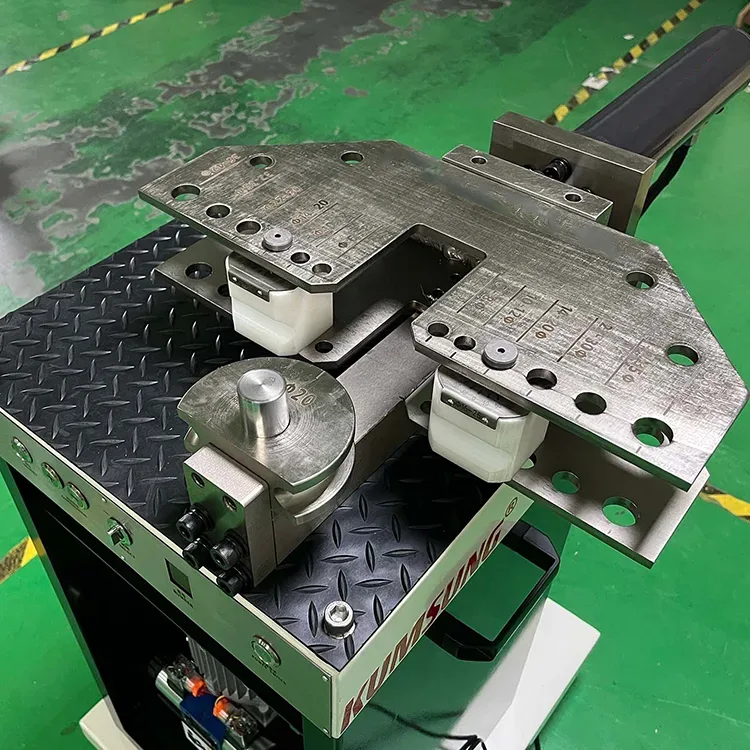

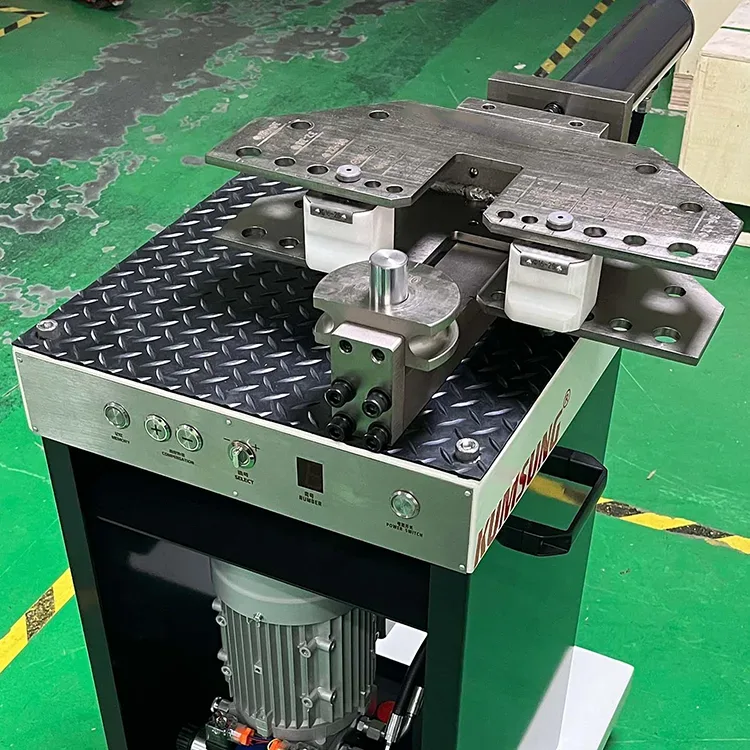

O corpo da máquina dobradeira de tubo com memória é equipado com um molde de pressão, molde de fixação e estrutura de combinação de molde de parada. Durante o processamento, forma um suporte fixo abrangente para o tubo, evitando problemas como achatamento, arranhões superficiais e distorção da parede do tubo. O tubo processado pode ser emparelhado diretamente com a máquina de pré-instalação de luva de tubo para montagem posterior.

Estrutura do Molde e Eficiência de Instalação

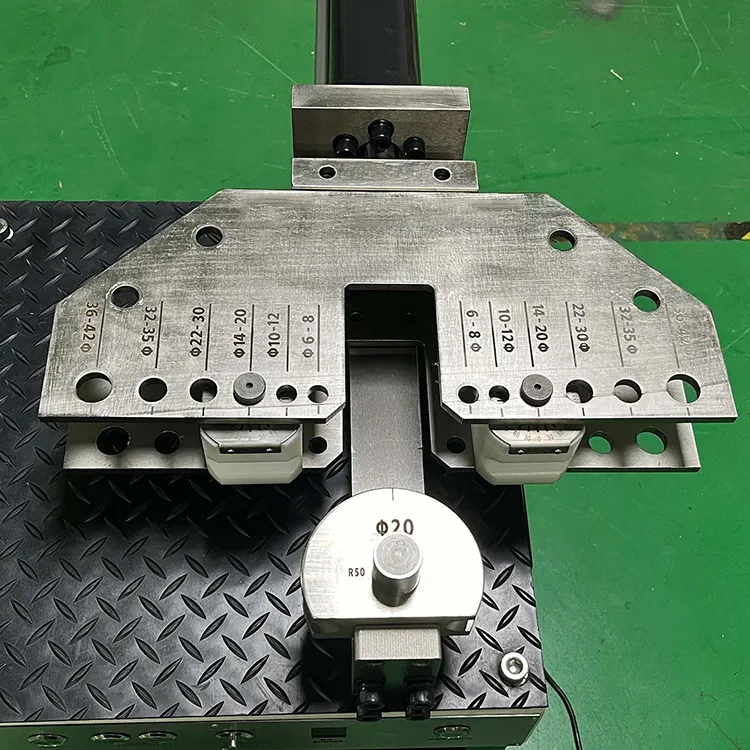

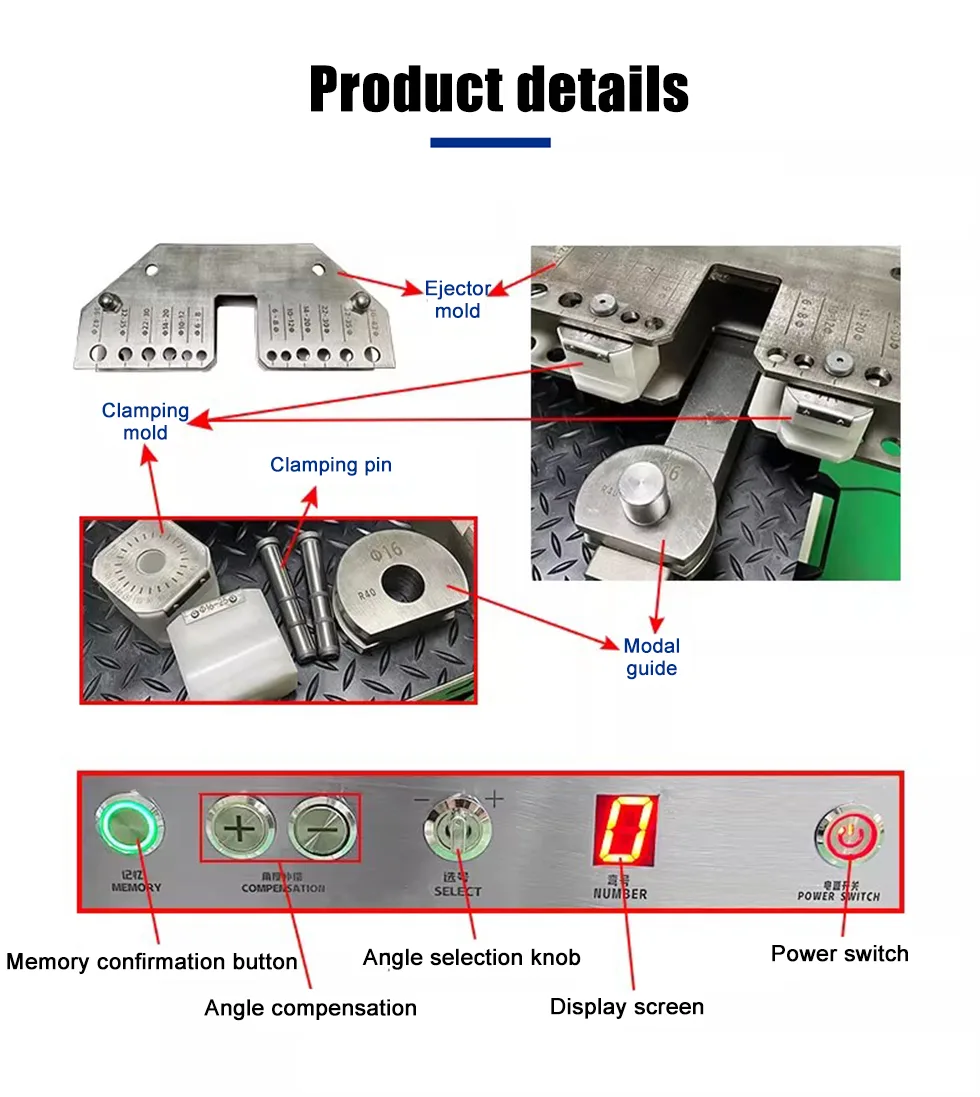

1. Molde Combinado Geral

Todo o molde adota um design modular. O empurrador, a fixação e a rolha podem ser desmontados e substituídos de forma independente. Todo o molde é compatível com todas as especificações de tubos de aço variando de 6mm a 42mm. Uma peça de equipamento pode atender aos requisitos de curvatura para vários diâmetros de tubos, eliminando a necessidade de equipamentos adicionais.

2. Instalação e desmontagem rápidas

O molde é fixado e desmontado através de pinos de posicionamento. Operadores qualificados podem substituir um conjunto de moldes em apenas 1 a 2 minutos. Para diâmetros de tubos comumente usados ​​na oficina, os moldes correspondentes podem ser pré-instalados com antecedência, reduzindo ainda mais o tempo de substituição do molde e melhorando a eficiência geral da operação.

Métodos operacionais e experiência de uso homem-máquina

1. Controle de operação operado por pedal

A máquina curvadora de tubo de memória está equipada com pedais. Os operadores podem se concentrar em fixar e pegar materiais de tubos com as duas mãos e concluir todo o processo de dobra por meio de movimentos manuais coordenados. Isto simplifica o processo de operação individual e melhora significativamente a eficiência geral do processamento de tubos durante a operação contínua.

2. Painel de operação visual simples

O painel integra botões de ajuste de ângulo, displays digitais, teclas de confirmação de memória e interruptores liga/desliga. O painel está marcado com etiquetas bilíngues em chinês e inglês, e as áreas funcionais estão claramente definidas. A lógica de operação do equipamento é simples e novos operadores podem dominá-la de forma independente após um curto período de familiarização, reduzindo os requisitos de habilidade do pessoal do cargo.

Sistema de Energia e Estabilidade Operacional

1. Unidade de acionamento hidráulico padrão

Toda a máquina está equipada com sistema hidráulico de 1,5KW. Ele usa óleo hidráulico especial de grau 46 como meio de transmissão. Durante a operação, a potência é suave e suave, sem gerar forças de impacto instantâneas. Isto protege os tubos e os componentes principais da máquina contra danos na fonte de energia.

2. Estrutura da máquina e estrutura de suporte de carga

A estrutura do equipamento é formada pela soldagem de chapas grossas de aço. A superfície de trabalho é coberta com placas antiderrapantes. Durante a operação, os tubos são colocados de forma estável, garantindo a segurança dos operadores. A estrutura geral é sólida e é improvável que os componentes se soltem durante a operação contínua de longo prazo.

Padrões de inspeção de qualidade de fabricação e fábrica

1. Tecnologia de processamento de moldes

Todos os moldes correspondentes são feitos de aço de alta resistência, cortados com precisão por CNC e passam por tratamento térmico geral para aumentar a dureza. A medição real mostra que cada conjunto de moldes pode completar mais de 10.000 operações de dobra e é improvável que sofram desgaste ou deformação durante o uso normal.

2. Inspeção completa de fábrica do processo

A Máquina curvadora de tubo de memória é produzida em uma fábrica que passou pelo sistema de gerenciamento de qualidade ISO9001. Cada produto acabado passará por vários procedimentos de inspeção, como operação sem carga, verificação de precisão e testes de pressão para garantir que todos os indicadores atendam aos padrões antes de serem entregues para uso.

Desempenho de mobilidade e adaptabilidade do local

1. Design de base móvel

Rodas adicionais são instaladas na parte inferior do corpo da máquina, reduzindo o peso total para apenas 100 kg. Com a cooperação de dois funcionários ou utilizando um simples carrinho, a máquina pode ser facilmente movimentada dentro da oficina. A posição de colocação do equipamento pode ser ajustada de forma flexível de acordo com as necessidades de produção.

2. Layout compacto da máquina

A área total ocupada pelo equipamento é pequena, não ocupando muito espaço de produção. Quer se trate de uma pequena oficina de processamento independente ou de uma oficina de produção de médio porte com múltiplas estações de trabalho, ela pode ser colocada de forma razoável e adaptada a diferentes escalas de locais de produção.

Indústrias Aplicáveis ​​e Cenários de Processamento

A Máquina curvadora de tubos com memória pode completar vários processos de formação de tubos de alta pressão e é amplamente utilizada na produção de componentes como tubos hidráulicos para equipamentos de moldagem por injeção, tubos de ar de alta pressão para compressores de ar e tubos de combustível para motores diesel. Os tubos processados ​​​​e formados apresentam bom desempenho de vedação e nenhuma interferência durante a montagem, podendo atender perfeitamente ao espaço de instalação e aos requisitos de uso de diversos equipamentos mecânicos.

Projeto de proteção de segurança

Painéis de proteção de segurança são instalados nas principais áreas operacionais da aeronave, e sinais de alerta de segurança padrão são afixados na superfície para regular o comportamento operacional dos operadores. Combinado com um sistema hidráulico estável e uma superfície de trabalho antiderrapante, todos os riscos potenciais à segurança durante o processo de operação são efetivamente evitados, garantindo a operação segura a longo prazo do pessoal e do equipamento.

Perguntas frequentes

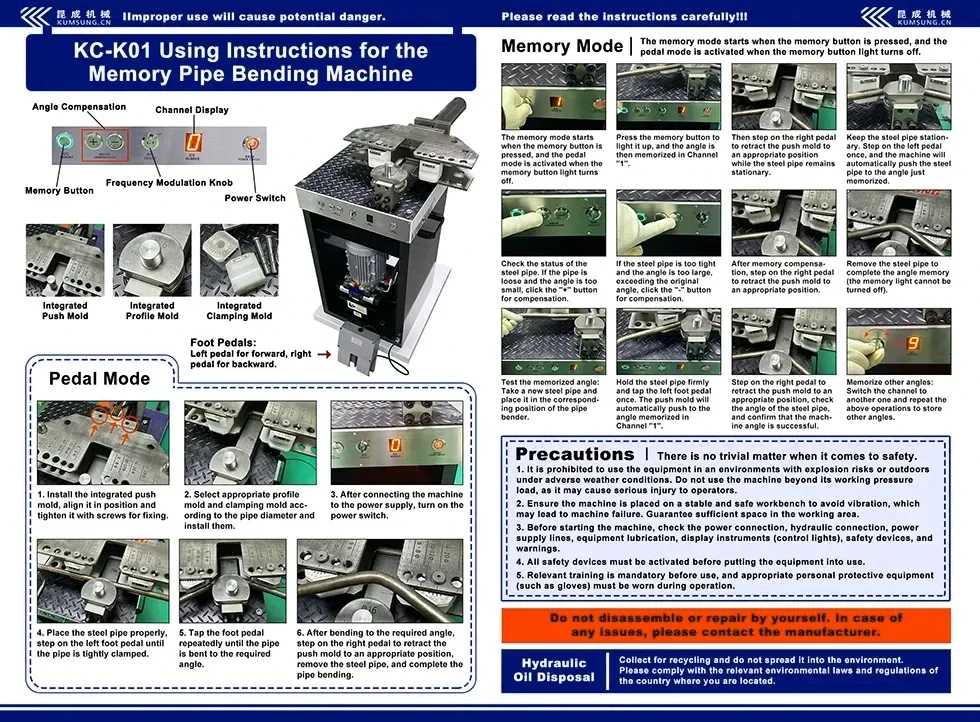

Q1: Como operar a função de memória do dispositivo para ângulos?

R: Primeiro, ajuste o botão de controle de ângulo para definir o ângulo de curvatura desejado. Em seguida, pressione o botão de memória no painel de controle para concluir o processo de salvamento. O display mostrará correspondentemente os números predefinidos de 1 a 9. Durante a produção, basta selecionar o número correspondente para acessar os parâmetros correspondentes.

Q2: É difícil substituir moldes de diâmetros diferentes? Quanto tempo normalmente leva?

R: Os moldes são fixados por pinos de posicionamento e o processo de desmontagem e montagem é simples. Para moldes com especificações regulares, o processo de substituição única leva de 1 a 2 minutos. Recomenda-se pré-instalar os moldes usados ​​com frequência por um longo período para reduzir a perda de tempo causada pela substituição frequente do molde.

Q3: A máquina dobradeira de tubo de memória pode se mover para frente e para trás entre várias estações de trabalho?

R: Sim. O equipamento é equipado com rodas móveis e possui design leve. Pode ser movimentado dentro da oficina por esforço manual ou com ferramentas de manuseio simples, e sua posição de uso pode ser ajustada de forma flexível de acordo com o plano de produção.

Q4: Existe algum requisito específico para o óleo hidráulico utilizado no equipamento?

R: O equipamento usa uniformemente óleo hidráulico antidesgaste de grau 46. Para manutenção diária, basta verificar e reabastecer o óleo de acordo com os indicadores de nível de óleo. Não há necessidade de usar óleos especiais; o óleo hidráulico industrial regular pode atender aos requisitos de uso.

Q5: O equipamento pode processar materiais de tubos de aço inoxidável?

R: Esta máquina está equipada com configurações padrão adequadas para tubos regulares de aço carbono. Também pode processar tubos comuns de aço inoxidável. Dentro da faixa de diâmetro do tubo correspondente, pode garantir a precisão de dobra e a integridade dos tubos.
