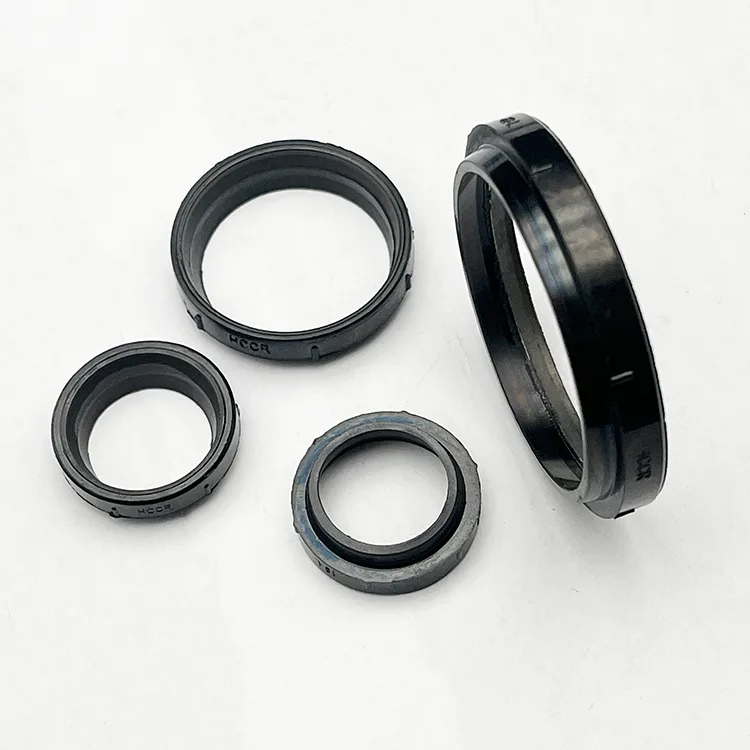

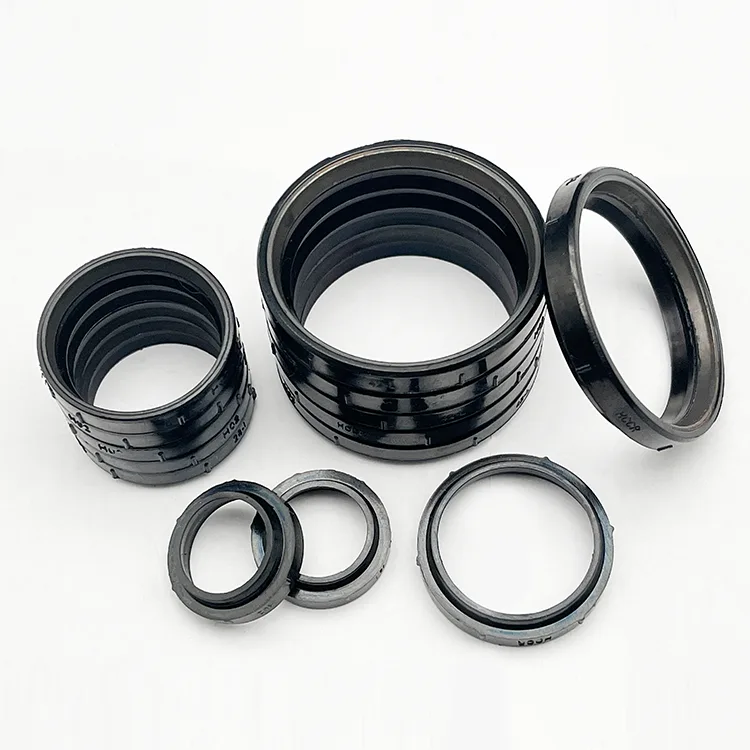

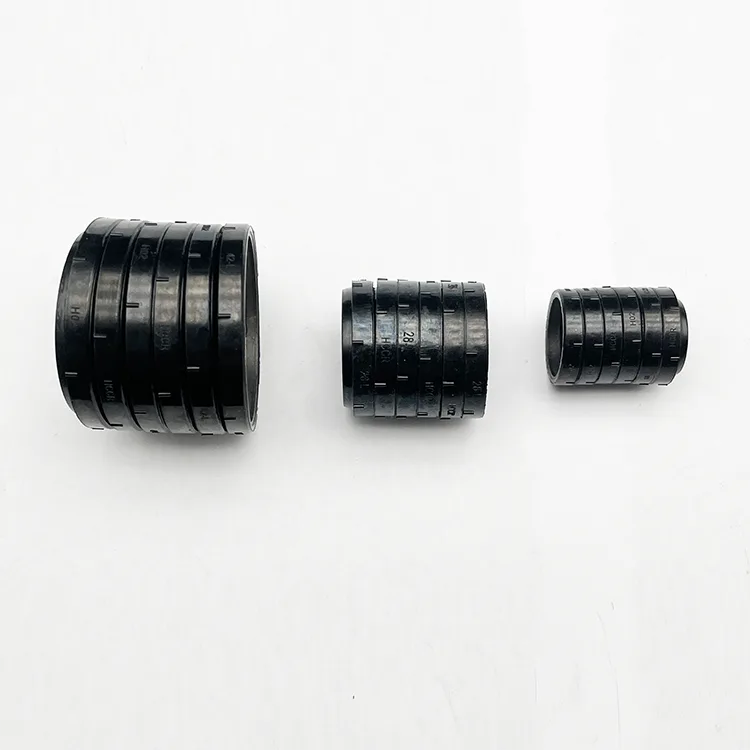

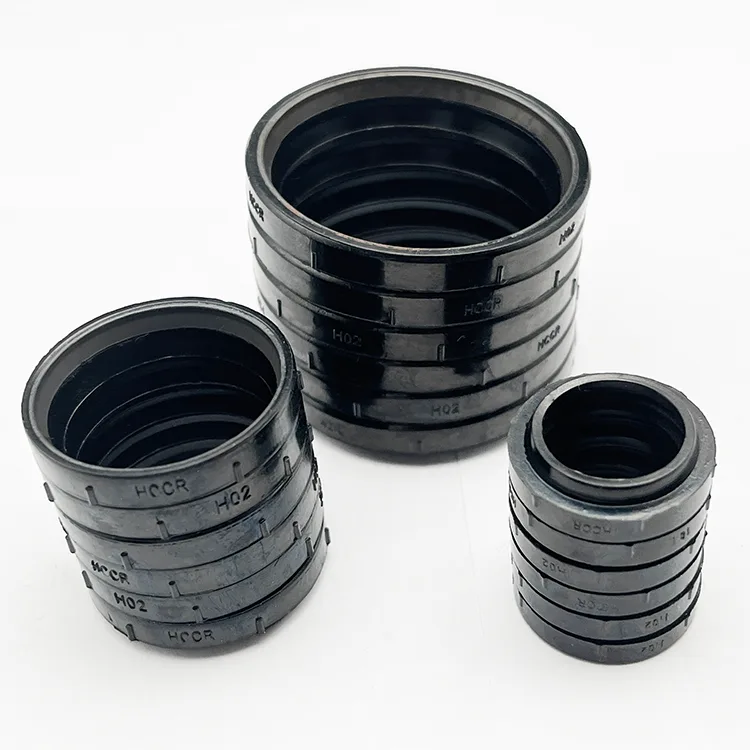

Virola Hidráulica NBR

As virolas hidráulicas NBR são amplamente utilizadas em sistemas hidráulicos industriais em geral, incluindo circuitos hidráulicos de máquinas de construção, tubulações de unidades de energia hidráulica, sistemas de controle pneumáticos e linhas de alta pressão para tratamento de água. Seu desempenho confiável de vedação e excelente resistência ao óleo mineral os tornam uma escolha padrão para aplicações de manutenção e modernização em diversos setores.

Em conformidade com o padrão DIN, o ferrolho hidráulico XYOON NBR é um componente de vedação elástica moldado com precisão para conexões de tubos hidráulicos do tipo compressão. Instalado entre a porca de compressão e o cone de conexão, ele fornece vedação estática radial confiável para sistemas de óleo hidráulico mineral, lubrificante e ar comprimido. Faixa de temperatura operacional -20°C a +100°C, disponível nos tamanhos φ6 a φ42mm, com dureza personalizável de 70 a 85 Shore A. Fornecimento direto da fábrica com testes de amostra e fabricação personalizada disponíveis.

Função do produto e princípio de funcionamento

A ponteira hidráulica NBR é um componente de vedação elástica moldado com precisão usado em conexões de tubos hidráulicos do tipo compressão. É instalado entre a porca de compressão e a superfície cônica do corpo da conexão, trabalhando em conjunto com a ponteira metálica para obter vedação estática radial das linhas hidráulicas.

Quando a porca é apertada, a ponteira NBR é comprimida entre a porca e o cone da conexão, criando uma barreira resiliente e estanque que evita o desvio do fluido ao longo do caminho da rosca. Este projeto é particularmente eficaz para sistemas de óleo hidráulico mineral, lubrificantes e ar comprimido, proporcionando desempenho de vedação confiável em aplicações industriais padrão.

Ao contrário dos terminais metálicos que dependem de morder a parede do tubo, o terminal NBR fornece uma vedação flexível e tolerante que acomoda pequenas imperfeições superficiais e expansão térmica, tornando-o ideal para aplicações de manutenção e modernização onde as condições da superfície do tubo podem variar.

Indústrias e resultados comprovados de projetos

Aplicações típicas

Configuração de exportação de máquinas de construção, modernização de unidades de energia hidráulica, tubulação da sala de máquinas marítimas, atualizações de linhas de processos químicos, montagem de coletores de válvulas, conversão de sistemas pneumáticos, linhas de alta pressão para tratamento de água.

Resultados verificados do cliente

Planta de dessalinização de água do mar no Oriente Médio: Adaptadores SS316L fornecidos para tubulação de sistema RO de alta pressão. Após 18 meses de operação contínua em um ambiente costeiro com alto teor de cloreto, foi registrada zero corrosão por pite ou degradação da vedação.

Suporte e garantia pós-venda

Garantia de 12 meses contra defeitos de fabricação.

Suporte técnico via e-mail, telefone ou videochamada.

Rastreabilidade de lote – registros de produção arquivados para cada lote.

Reabastecimento rápido – tamanhos padrão em estoque; tamanhos personalizados 15-20 dias úteis.

Serviço de amostra – disponível mediante solicitação.

Resposta a perguntas em 24 horas.

Diretrizes para uso adequado e manutenção de rotina

1. Compatibilidade precisa de mídia para evitar falhas prematuras

Os terminais hidráulicos NBR são projetados para aplicações de vedação que envolvem óleos hidráulicos de base mineral, lubrificantes e ar comprimido; o contato prolongado com ácidos fortes, álcalis fortes, solventes orgânicos ou óleos sintéticos de alta temperatura é estritamente proibido. Meios ou condições operacionais fora do padrão podem causar inchaço, endurecimento, rachaduras e perda prematura do desempenho de vedação; consulte-nos para a seleção apropriada se as condições operacionais forem complexas.

2. Montagem padronizada para eliminar defeitos de vedação induzidos pelo homem

Durante a montagem, certifique-se de que as extremidades dos tubos estejam lisas e sem rebarbas e que o interior da conexão esteja livre de detritos ou resíduos de óleo. Deslize a ponteira de borracha no tubo uniformemente; é proibida a torção, esmagamento ou instalação desalinhada. Aperte a porca em um ritmo constante e controle rigorosamente o torque de montagem para evitar deformação ou afrouxamento da borracha causado por compressão excessiva ou microvazamento causado por aperto insuficiente.

3. Inspeções e substituições regulares alinhadas aos ciclos de manutenção de equipamentos

Para aplicações hidráulicas padrão em temperatura ambiente, recomenda-se inspeções a cada 6 a 12 meses, com foco em sinais de endurecimento, branqueamento, deformação ou infiltração de óleo no ferrolho. Para aplicações que envolvem ciclos freqüentes de partida/parada do equipamento ou flutuações de pressão, reduza o intervalo de inspeção e substitua componentes antigos imediatamente para evitar vazamentos repentinos na tubulação.

Perguntas frequentes

Q1: Quais são as principais condições operacionais e meios compatíveis para ponteiras hidráulicas NBR?

R: As ponteiras hidráulicas NBR são projetadas para aplicações hidráulicas industriais padrão, compatíveis com vários óleos hidráulicos de base mineral, lubrificantes e ar comprimido. Eles são amplamente utilizados em aplicações gerais, como máquinas de construção, unidades de energia hidráulica, equipamentos pneumáticos e tubulações de tratamento de água de alta pressão. Eles não são adequados para ambientes de alta temperatura, altamente corrosivos ou com meios sintéticos especiais; para tais condições, são recomendadas ponteiras de borracha fluorada (FKM).

Q2: Os terminais tubulares NBR podem resolver problemas de vazamento causados ​​por padrões incompatíveis ao misturar componentes de marcas diferentes?

R: Sim. Este produto é fabricado em estrita conformidade com as dimensões padrão DIN e especificações de vedação, garantindo compatibilidade com os principais acessórios e adaptadores hidráulicos do mercado. É ideal para modernizar equipamentos existentes, montar máquinas de exportação e integrar componentes de diferentes marcas. Ele elimina riscos de vazamento causados ​​por incompatibilidades de especificações ou folgas de montagem inadequadas, eliminando a necessidade de soldagem no local ou modificações na tubulação.

Q3: Uma ponteira NBR pode ser reutilizada se apresentar leve deformação?

R: A reutilização não é recomendada. A borracha NBR é um consumível de vedação elástica; a desmontagem geralmente leva à deformação por compressão irreversível e à perda de elasticidade. A reinstalação de uma ponteira usada pode resultar em mau contato de vedação e redução da capacidade de suporte de pressão, criando um alto risco de vazamento de alta pressão. Recomendamos a instalação de uma ponteira totalmente nova durante a manutenção do equipamento.

Q4: Por que a vida útil do mesmo terminal NBR varia significativamente entre diferentes equipamentos?

R: A vida útil é determinada principalmente pelas condições operacionais. Sob condições padrão – caracterizadas por temperaturas ambientes, pressão estável e meios limpos – a vida útil do ferrolho é consistente. Por outro lado, condições que envolvem pulsos de pressão frequentes, altas temperaturas do óleo, meios contaminados ou montagem inadequada aceleram o envelhecimento e o desgaste da borracha, encurtando significativamente a vida útil; tais variações são consideradas desgaste operacional normal.

Q5: XYOON suporta a produção de especificações não padronizadas e ponteiras hidráulicas NBR personalizadas?

R: Sim, nós fazemos. Além dos tamanhos padrão que variam de φ6 mm a φ42 mm, podemos desenvolver ponteiras de vedação NBR com dimensões não padronizadas e níveis de dureza específicos para atender aos requisitos relativos a tubulações não padronizadas, folgas de montagem exclusivas e condições operacionais especializadas. Oferecemos suporte a testes de amostras, personalização de pequenos lotes e fabricação por contrato em massa para acomodar diversas necessidades de aplicação.
