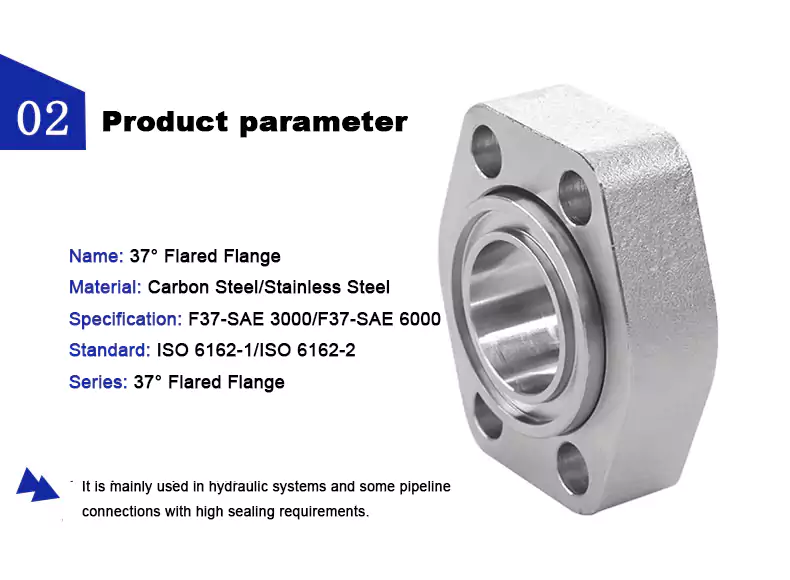

O flange alargado hidráulico de aço inoxidável e carbono XYOON F37 está disponível em dois tipos de materiais: aço carbono e aço inoxidável 304/316. Conta com estrutura de vedação metálica expandida 37° conforme norma SAE J514, com capacidade máxima de pressão de 40 MPa. Oferece vedação à prova de vibração estável e sem vazamentos. Pode completar a conexão de tubulações hidráulicas de grande diâmetro sem soldagem. Após a desmontagem, pode ser reutilizado. É adequado para condições industriais pesadas de alta pressão, como máquinas de construção, navios, energia eólica e petroquímica. Ele oferece suporte para atacado em massa e tamanhos não padronizados personalizados, reduzindo significativamente o tempo de montagem no local e os custos de teste.
O flange alargado hidráulico de aço inoxidável e carbono XYOON F37 é um componente de conexão de tubulação de alta pressão sem soldagem projetado para transmissão de fluidos industriais pesados. Ele adota uma estrutura de vedação alargada padrão de 37°, que forma uma vedação metal-metal rígida e confiável após a montagem, eliminando riscos de afrouxamento e vazamento sob alta pressão e vibração. É usado principalmente para a conexão de tubulações hidráulicas de grande diâmetro, portas de petróleo de equipamentos e interfaces fixas, e é amplamente utilizado em condições de trabalho que exigem alta estabilidade e longa vida útil.
1. Vedação de metal alargada de 37°: Contato estável de metal com metal, vazamento zero sob alta pressão e vibração de longo prazo.
2. Instalação sem soldagem: sem soldagem, sem inspeção pós-soldagem, curto período de construção e menor custo.
3. Opções de materiais duplos: Aço carbono para condições gerais de trabalho econômicas; Aço inoxidável 304/316 para cenários resistentes à corrosão.
4. Compatibilidade padronizada: Totalmente compatível com SAE J514, compatível com os principais sistemas hidráulicos em todo o mundo.
5. Reutilizável: Pode ser desmontado e remontado muitas vezes sem reduzir o desempenho de vedação.
6. Alta resistência: Placa forjada + usinagem de precisão, desempenho estável sob pressão de até 40MPa.
O flange alargado XYOON F37 é amplamente utilizado em campos industriais pesados com altos requisitos de resistência à pressão e confiabilidade:
1. Máquinas de construção: escavadeiras, carregadeiras, guindastes e tubulações principais hidráulicas.
2. Engenharia petroquímica: transmissão de petróleo e gás de alta pressão, dutos de meio químico.
3. Construção naval e engenharia naval: Sistemas hidráulicos de navios, tubulações de plataformas offshore.
4. Equipamento metalúrgico: Circuitos de fluidos de alta temperatura e alta pressão em siderúrgicas.
5. Equipamento de energia eólica: Conexão da tubulação de controle hidráulico da turbina.
Nossas próprias linhas de forjamento e processamento CNC produzem simultaneamente flanges F37 de aço carbono e aço inoxidável para aplicações gerais. Para condições de trabalho comuns, o aço carbono é usado para controlar os custos de aquisição. Para ambientes costeiros e de corrosão química, os modelos de aço inoxidável 304/316 são selecionados diretamente, eliminando a necessidade de negociação com vários fornecedores. Todo o processo de preparação de estoque, inspeção de qualidade e envio é concluído de maneira uniforme.
Todas as dimensões do flange e superfícies cônicas de vedação de 37° são processadas uniformemente de acordo com as especificações SAE J514 e combinam perfeitamente com os portos de petróleo de equipamentos de máquinas pesadas convencionais no exterior e acessórios de dutos padrão. Exportar para o exterior não exige reajuste da estrutura do gasoduto, reduzindo os custos de renovação do projeto.
O flange alargado hidráulico de aço inoxidável e carbono F37 usa uma peça bruta forjada geral e, em seguida, usinagem de precisão para moldar. Não há orifícios de ar ou defeitos de olho de areia no interior e não é propenso a rachaduras ou deformações sob uso de circulação de longo prazo de alta pressão de 40 MPa. Comparado aos flanges fundidos de baixo preço do mercado, que são propensos a vazamentos de óleo sob alta pressão, este produto evita tais falhas no processo da matéria-prima.
Os modelos padrão estão sempre em estoque e podem atender rapidamente às necessidades de estoque de lotes de toda a fábrica de máquinas. Para diâmetros de tubos especiais e furos de instalação não padrão, é fornecida personalização de molde não padrão. Cada lote de mercadorias vem com relatórios de teste de tamanho e resistência à pressão, facilitando a aceitação de projetos no exterior e o desembaraço aduaneiro.
Equipados com técnicos profissionais de comércio exterior, eles fornecem processamento de expansão de flange, orientação padrão de torque de montagem e assistência remota para solucionar problemas de vazamento e vedação deficiente. Toda a máquina tem garantia de 12 meses e defeitos de processamento não humanos podem ser substituídos gratuitamente por peças novas.
Q1: O efeito de vedação do flange alargado hidráulico F37 de aço inoxidável e aço carbono se deteriorará após múltiplas desmontagens e remontagens?
R: Não. A estrutura metálica de vedação rígida de 37° não possui peças de borracha que envelhecem facilmente. Sob operação padrão, múltiplas desmontagens e remontagens ainda podem manter uma vedação estável. Contanto que o flange e a expansão da tubulação não estejam danificados, ele pode ser usado normalmente.
Q2: O flange de aço carbono F37 pode ser usado diretamente no ambiente com alto teor de névoa salina no mar?
R: Não recomendado. O aço carbono é adequado apenas para condições de trabalho em ambientes internos secos e não corrosivos. Para navios, plataformas offshore e cenários químicos, escolha flanges F37 de aço inoxidável 304 ou 316 para resistir à corrosão por íons cloreto por um longo tempo.
Q3: É necessário realizar procedimentos de soldagem de tubos ao usar o flange F37?
R: Não. A principal vantagem deste produto é a ausência de montagem de soldagem. A tubulação só precisa de processamento de expansão padrão de 37° antes de ser conectada ao flange. Ele salva vários processos, como soldagem, detecção de falhas e limpeza de escória de soldagem, e encurta o período de construção.
Q4: Para qual classificação de pressão do sistema hidráulico o flange F37 é adequado?
R: O modelo padrão pode suportar uma pressão estável máxima de 40 MPa. É adequado para a maioria dos circuitos hidráulicos de alta pressão para serviços pesados. Para situações especiais de alta pressão, podemos personalizar flanges não padronizados espessados e reforçados para você.
Q5: Que pré-tratamento precisa ser feito no tubo para combinar com o flange F37?
R: A extremidade do tubo precisa ser processada em uma expansão padrão de 37°, com uma superfície plana e sem rebarbas ou arranhões. Não deve haver marcas ou arranhões na parede do tubo. Recomendamos o uso de uma máquina de corte de tubos e uma máquina de rebarbação para completar o pré-tratamento do tubo e garantir o ajuste da vedação.
Q6: O espaçamento especial do furo de instalação e os flanges F37 de espessura especial podem ser personalizados?
R: A personalização é suportada. Você pode ajustar a espessura do flange, o espaçamento dos furos dos parafusos e o diâmetro externo geral de acordo com os desenhos de instalação do equipamento do cliente. Forneceremos amostras para teste para confirmar as dimensões de vedação e instalação antes da produção em massa.
