A tecnologia XYOON Flaring é uma tecnologia de conexão de tubos de formação a frio, sem solda, desenvolvida independentemente pela Ningbo XYOON Machinery para sistemas de tubulação hidráulica de alta pressão. Comparado com processos de conexão de tubos avançados internacionalmente, ele aborda os pontos problemáticos da indústria de flanges soldados tradicionais – altas taxas de vazamento, longos ciclos de construção e vários riscos de segurança – sob condições operacionais de alta pressão e alta vibração. Desenvolvido especificamente para cenários de transporte de fluidos de alta confiabilidade nos setores de indústria pesada, energia e transporte da China, ele acomoda totalmente os requisitos operacionais das principais tubulações industriais na China.
A conformação a frio elimina fontes de calor de soldagem, escória de soldagem e incrustações de óxido, eliminando os riscos de estresse térmico e corrosão sob tensão.
O tempo de lavagem do sistema foi reduzido em mais de 60%, melhorando significativamente a limpeza da tubulação.
Sem operações com chama aberta, permitindo construção segura em ambientes inflamáveis e explosivos.
Pressão nominal de trabalho de até **420 bar (6.000 psi).
Estrutura de travamento uniforme de quatro parafusos com vida útil de fadiga de pulso superior a 1 milhão de ciclos.
Nenhum afrouxamento ou vazamento sob vibração contínua de alta frequência, superando as conexões roscadas e soldadas em confiabilidade.
Suporta padrões internacionais, incluindo SAE J518 (Código 61/62) e ISO 6162.
Compatível com o padrão industrial JB/ZQ 4187 da China; as dimensões de instalação são intercambiáveis 1:1.
Cobertura do diâmetro do tubo: 16 mm – 165 mm (máquinas personalizadas até 273 mm).
Espessura máxima da parede: 9 mm; compatível com aço carbono, aço inoxidável 316L e outros materiais.
A tecnologia de queima XYOON emprega um processo de formação de queima orbital a frio autodesenvolvido, apoiado por uma série de equipamentos de queima produzidos internamente. O processo de usinagem consiste em cinco etapas padronizadas:
1. Selecione tubos de aço de precisão sem costura adequados para o processo de conformação a frio, suportando aço carbono, aço inoxidável e outros materiais.
2. Corte com precisão a tubulação e remova as rebarbas das extremidades para completar a limpeza e o pré-tratamento das extremidades do tubo.
3. Use equipamento de alargamento dedicado para realizar a queima orbital a frio, garantindo o nivelamento da face final alargada e a resistência estrutural.

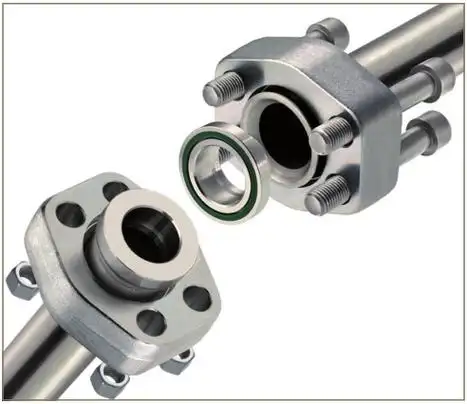

4. Pré-montagem completa com flanges personalizados produzidos internamente, intermediários de manga cônica e vedações de alto desempenho.
5. Aperte os parafusos de conexão em cruz com o torque nominal de acordo com as especificações para completar toda a conexão da tubulação.
Esta tecnologia foi implantada em vários projetos importantes de engenharia em toda a China, com aplicações generalizadas em metalurgia, petroquímica e aeroespacial. É usado em tubulações hidráulicas de equipamentos de energia eólica, sistemas de fluidos da indústria metalúrgica pesada, tubulações de transporte petroquímico e outros cenários, adaptando-se às necessidades localizadas de construção e operação e manutenção de projetos industriais domésticos.
