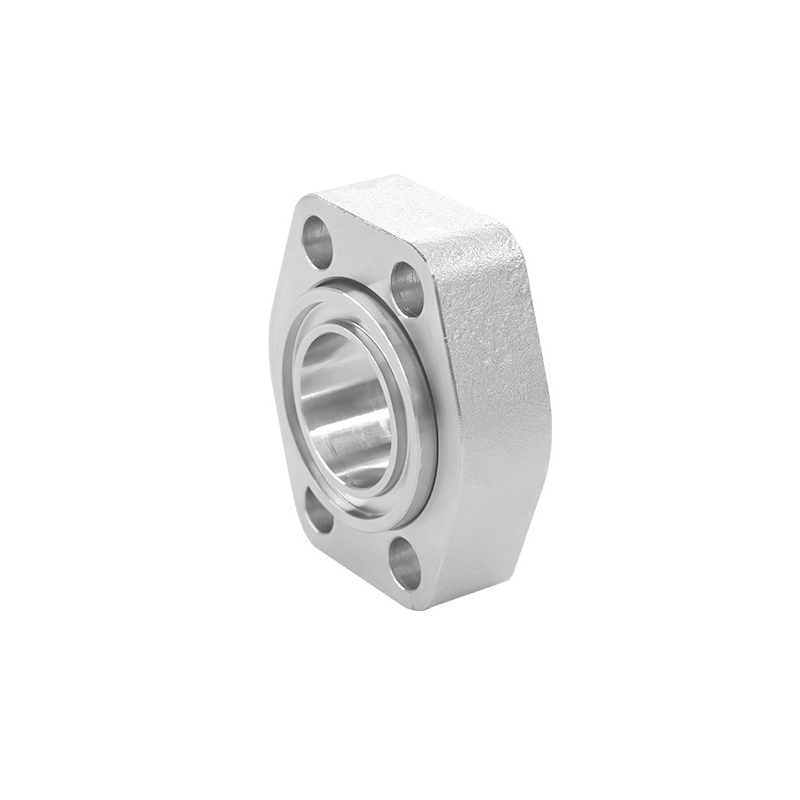

O flange XYOON F37 é um sistema de conexão de flange não soldado que compreende principalmente as duas tecnologias de conexão a seguir:
Neste tipo de conexão, os tubos de aço rebarbados são formados a frio em um alargamento de 37° usando a tecnologia de alargamento XYOON. Um O-ring é instalado entre cada tubo de aço e a inserção do flange para fornecer vedação elástica; um anel de vedação F37 dedicado (uma junta composta ou anel de vedação também pode ser usado) é instalado entre as duas inserções do flange. Depois que o flange é apertado, uma estrutura de vedação elástica resistente a alta pressão é formada na junta do tubo. Este tipo de conexão pode ser usado para juntas de topo tubo a tubo ou conexões tubo a porta.
Princípio de funcionamento:
- A tecnologia de formação de tubo de aço orbital é usada para usinar um formato de sino alargado de 37° na extremidade do tubo.
- O flange consegue conexão e vedação comprimindo a superfície alargada do cone.
Características técnicas:
Diâmetro externo do tubo de aço aplicável: 16 ~ 165 mm (flange de 1/2" ~ 6")
Espessura máxima da parede do tubo de aço: 9 mm
Pressão máxima de trabalho: 420 bar
Completamente livre de solda, formado a frio, evitando defeitos de soldagem e deformação térmica
Neste tipo de conexão, um anel de retenção – um anel segmentado de aço inoxidável revestido com uma mola – é usado como elemento de travamento. O anel de retenção é encaixado em uma ranhura usinada no tubo de aço ou adaptador. Quando o flange é apertado, a face do flange comprime o anel de retenção, formando uma conexão de travamento segura. Este tipo de conexão pode ser aplicado a vários cenários do XYOON F37, incluindo conexões de anteparo, adaptadores com rosca macho, adaptadores com rosca fêmea, adaptadores soldados e conexões de cotovelo.
A fixação do flange é obtida através de um anel de retenção comprimido por flange.
A vedação sem vazamentos é obtida com um suporte de vedação de alto desempenho.
Não é necessário alargar o tubo.
Situações onde os tubos de aço pré-alargados não podem ser montados
Condições de trabalho com capacidades de fabricação limitadas
A versão de alta pressão cobre tamanhos de tubos de 1 ¼" a 10"
Uma versão de baixa pressão (50–70 bar) também está disponível
