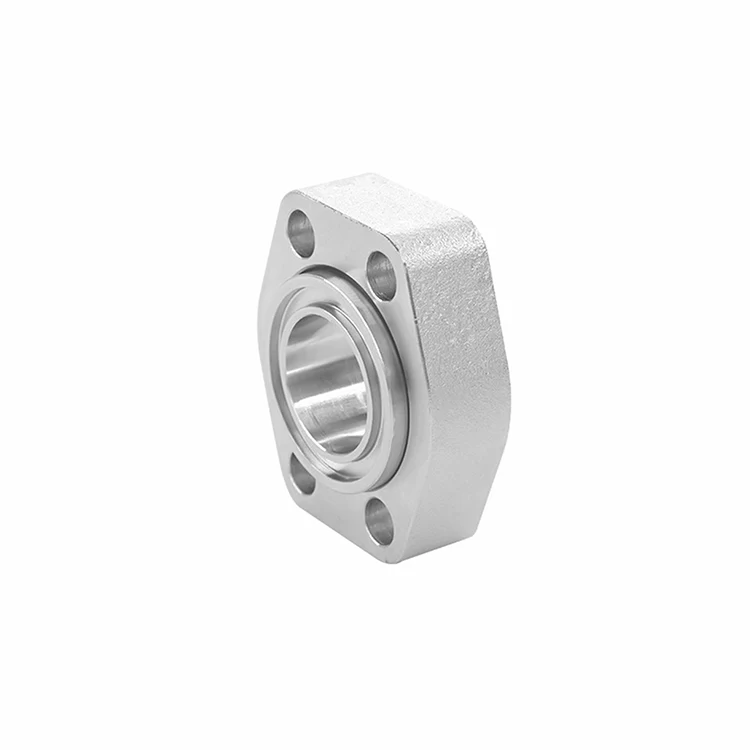

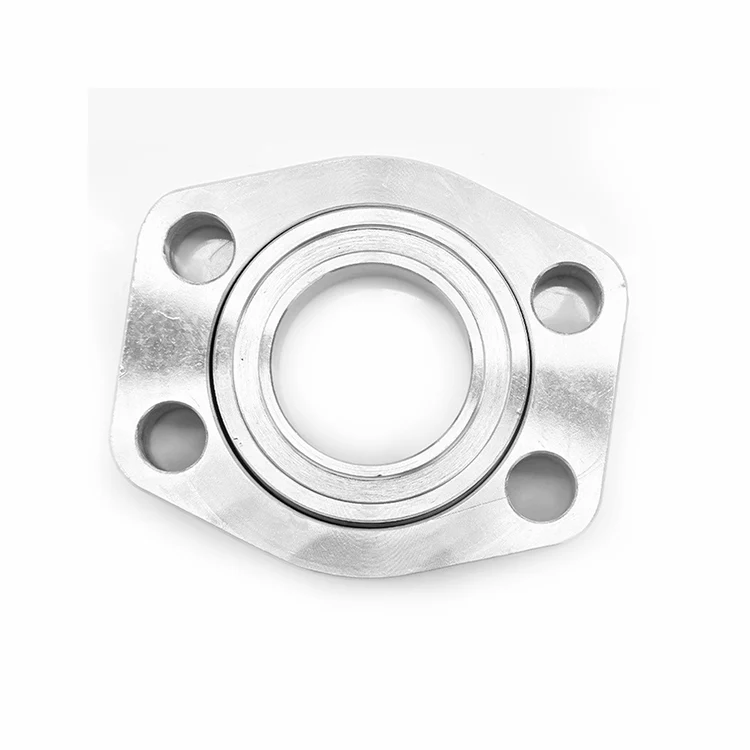

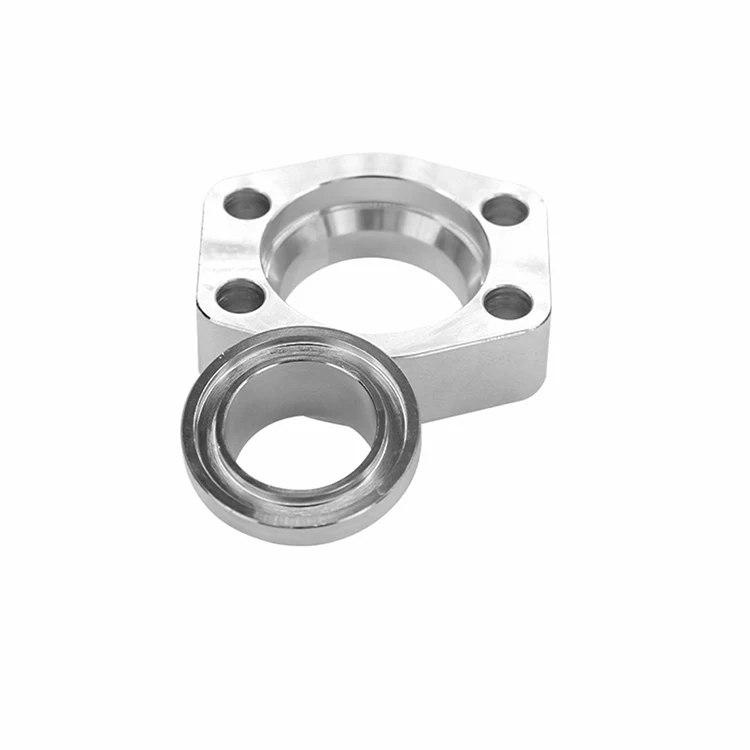

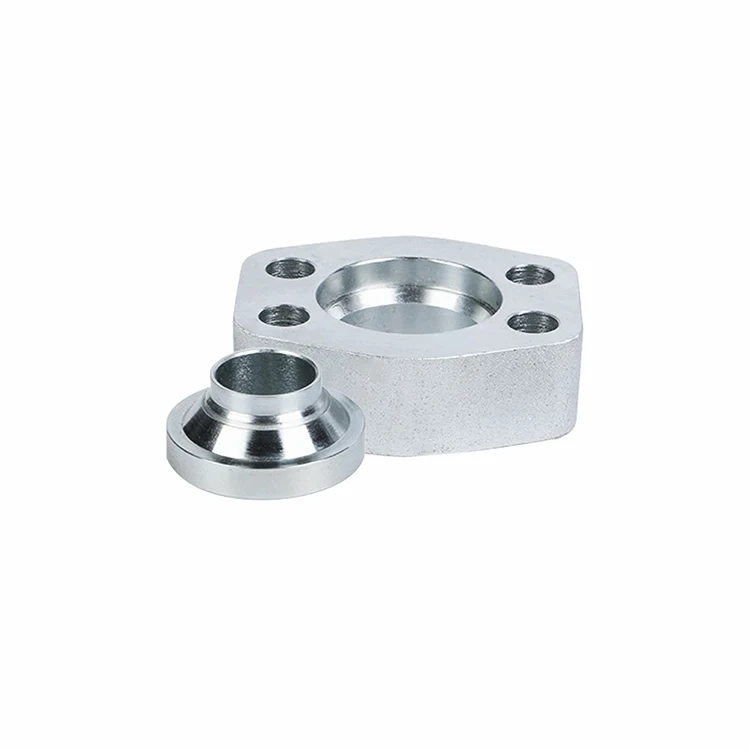

O flange para serviços leves de 37 graus é um componente de conexão de tubo hidráulico não soldado com uma superfície de vedação cônica alargada de 37 graus. Ele fornece uma junta segura e estanque entre tubos de aço ou canos em sistemas hidráulicos de alta pressão sem a necessidade de soldagem por pontos, soldagem completa ou decapagem. Projetado de acordo com o padrão SAE J518 Código 61 (3000 PSI), este flange da série leve usa o contato metal com metal do alargamento de 37° combinado com uma vedação secundária de anel de vedação para fornecer desempenho confiável sob cargas de pressão dinâmicas. É uma alternativa econômica e de fácil instalação aos sistemas tradicionais de flanges soldados.
Conecta tubos e tubulações hidráulicas a bombas, válvulas, cilindros e coletores
Cria uma vedação com classificação de pressão e resistente à vibração
Permite montagem e desmontagem rápida para manutenção
Elimina a soldagem no local e a limpeza pós-solda
Instalação sem soldagem — Sem solda por pontos, sem solda completa, sem decapagem ácida. Reduz o custo de mão de obra no local e o tempo de instalação em até 60%.
Sistema de vedação duplo - sede de alargamento metálico de 37° + anel de vedação NBR/FKM fornece proteção dupla contra vazamento sob pressão, choque e vibração.
Design leve e compacto — Perfil mais baixo e peso de material reduzido em comparação com flanges Código 62 de série pesada, ideal para equipamentos móveis.
Intercambialidade universal — Totalmente em conformidade com SAE J518/ISO 6162-1, compatível com todos os componentes hidráulicos das principais marcas.
Ampla cobertura de tamanho — Disponível de diâmetro externo de tubo de 1/2" a 5", cobrindo a maioria dos diâmetros de linhas hidráulicas convencionais.
Opções de resistência à corrosão — Aço carbono zincado para uso padrão, aço inoxidável 304/316L para ambientes marítimos e corrosivos.
O flange para serviços leves de 37 graus é amplamente utilizado em indústrias onde circuitos hidráulicos de média a alta pressão exigem conexões confiáveis e de fácil montagem.
Áreas de aplicação típicas:
Máquinas de construção – Escavadeiras, carregadeiras, escavadeiras, guindastes
Equipamentos agrícolas — Tratores, colheitadeiras, pulverizadores
Marítimo e offshore – Sistemas de direção de navios, máquinas de convés, unidades de energia hidráulica
Sistemas hidráulicos industriais — Máquinas-ferramentas, prensas, máquinas de moldagem por injeção
Equipamentos para mineração e construção de túneis — Suportes de telhado, plataformas de perfuração, transportadores
Sistemas hidráulicos móveis — Empilhadeiras, plataformas aéreas de trabalho, manipuladores de materiais
R: Os flanges Código 61 para serviços leves são classificados para 3.000 PSI e usados em aplicações hidráulicas padrão. Os flanges Código 62 para serviço pesado são classificados para 6.000 PSI e usados em sistemas de serviço pesado de alta pressão. Escolha com base nos requisitos de pressão do seu sistema.
R: Não. O flange para serviços leves de 37 graus foi projetado para instalação sem soldagem. Não é necessária soldagem por pontos, soldagem completa ou decapagem ácida, economizando até 60% do tempo de instalação em comparação com flanges soldados tradicionais.
R: Sistema de vedação dupla – sede de alargamento de metal de 37° fornece vedação primária de metal com metal, enquanto o anel de vedação NBR/FKM fornece vedação secundária contra choque de pressão e vibração.
R: O O-ring padrão é NBR para aplicações gerais de óleo hidráulico. FKM (Viton) está disponível para requisitos de alta temperatura ou resistência química. Especifique o tipo de fluido e a faixa de temperatura ao fazer o pedido.
R: Sim. Fabricados estritamente de acordo com os padrões SAE J518 e ISO 6162-1, nossos flanges são 100% intercambiáveis com todas as principais marcas globais de flanges Código 61.
