Máquina de alargamento de pré-montagem de anel de corte manual

A Máquina de alargamento de pré-montagem de anel de corte manual é um equipamento de processamento de tubulação hidráulica passiva feito sob medida, projetado para canteiros de obras ao ar livre, estações de trabalho de manutenção móveis e canteiros de obras remotos. O equipamento integra uma estação de bombeamento hidráulico manual integrada, eliminando a necessidade de fontes de energia externas, como eletricidade e compressores de ar. Abrange também a pré-instalação de mangas e a expansão das aberturas dos tubos como os dois procedimentos de pré-processamento da tubulação. Em comparação com máquinas manuais comuns no mercado, dispositivos de pré-instalação hidráulica simples de baixo custo e equipamentos de pré-instalação elétrica fixa, compensa as deficiências da indústria em quatro aspectos: perda de mão de obra, precisão de processamento, adaptabilidade das condições de trabalho e vida útil. É um equipamento de apoio necessário e essencial para a manutenção e operação de dutos em máquinas de construção, navios e minas externas.

Campos de aplicação: Onde o KC-A02 brilha

1. Manutenção de campo de máquinas de construção

2.Reparos de emergência para compressores de ar e máquinas de moldagem por injeção

3.Revisões de tubulações de motores diesel em locais remotos

4. Montagem e modificação da estação hidráulica no local

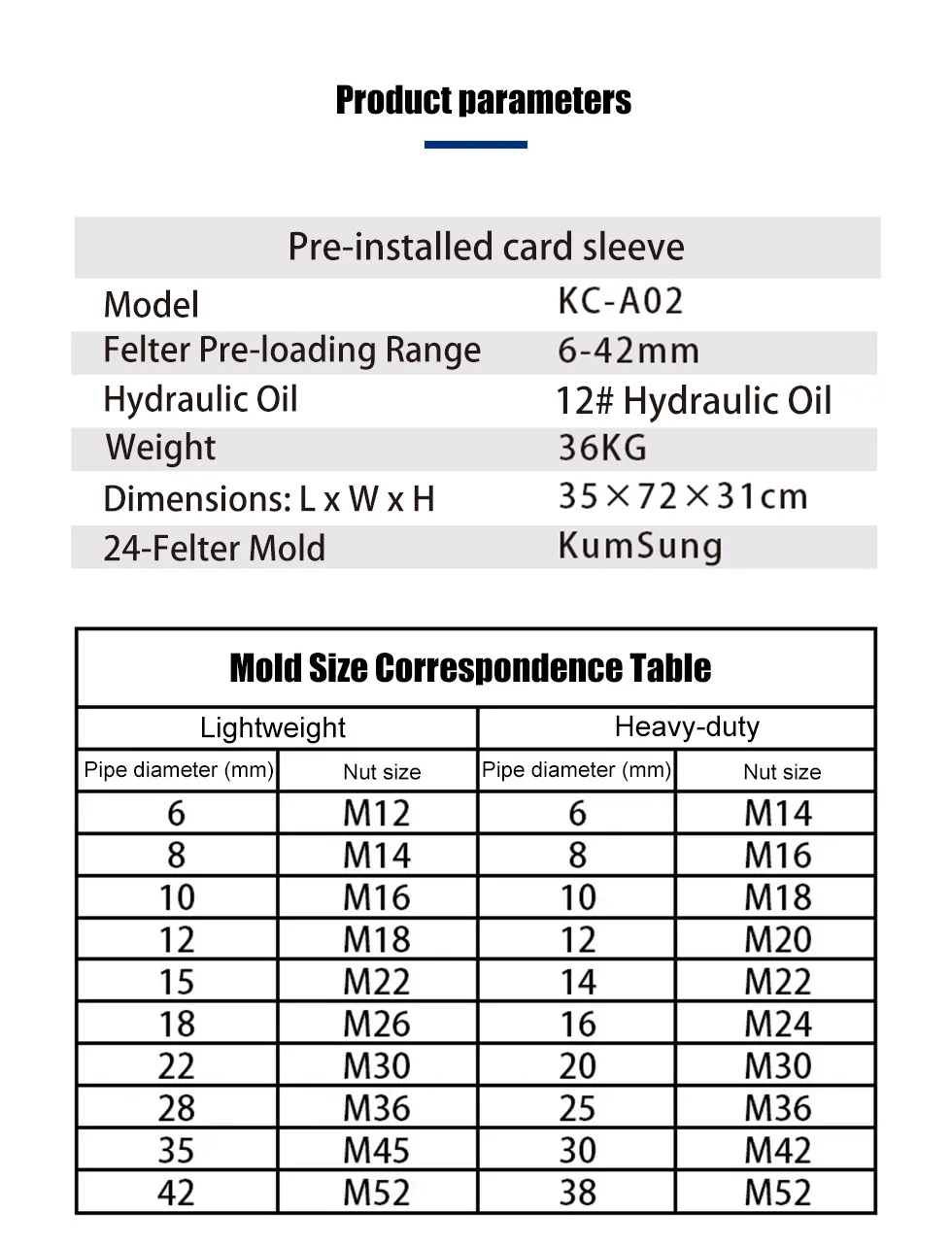

Parâmetro do produto

Estrutura Básica e Princípio de Funcionamento

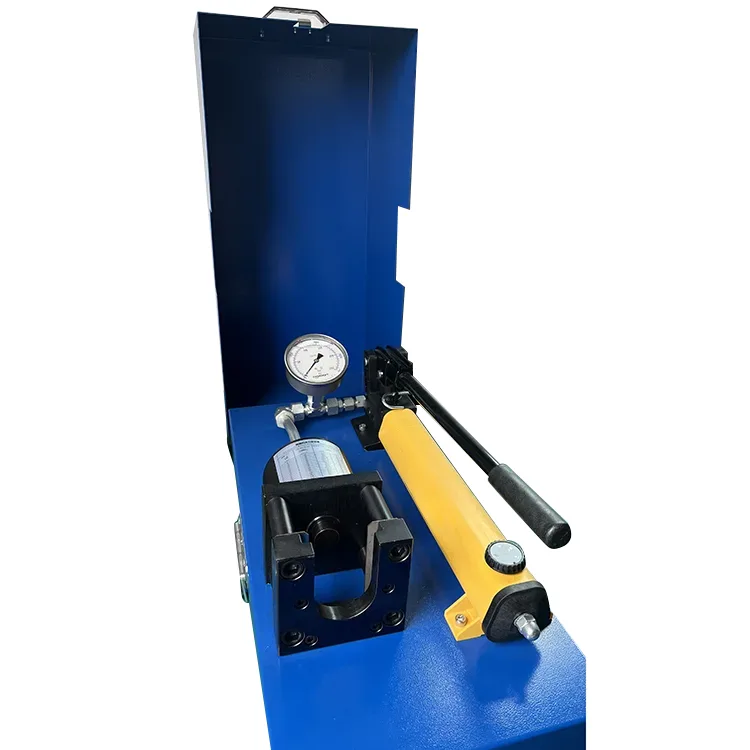

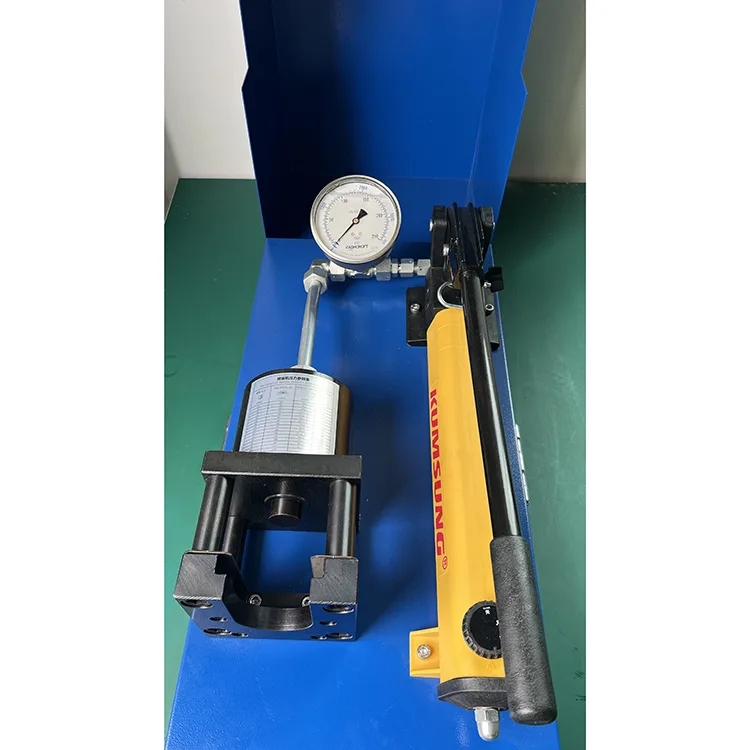

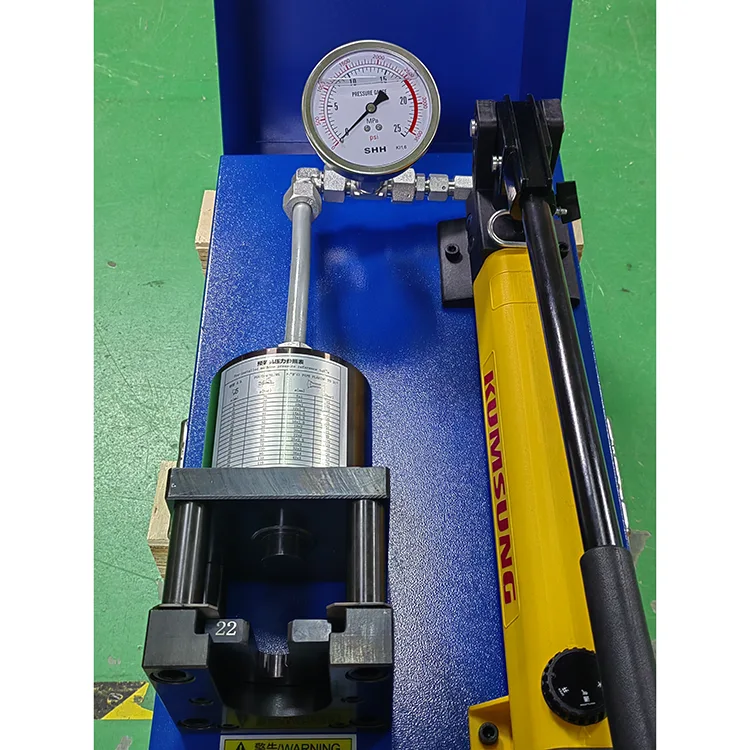

1. Componentes da Máquina Completa

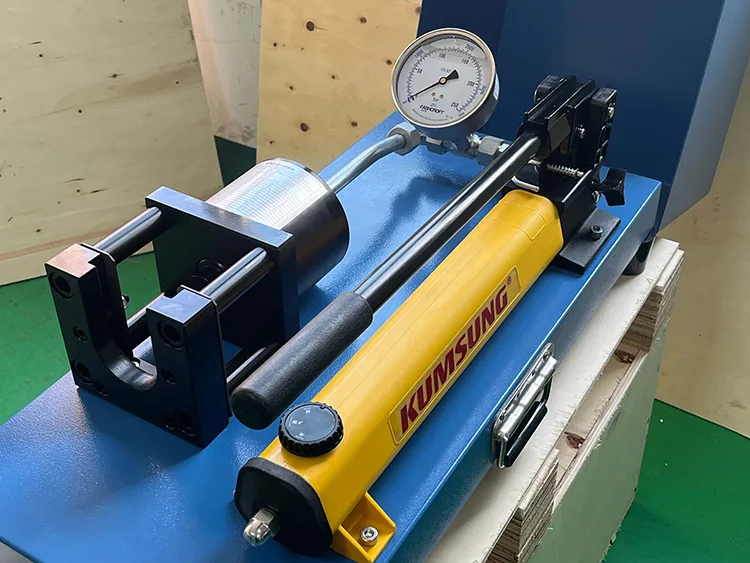

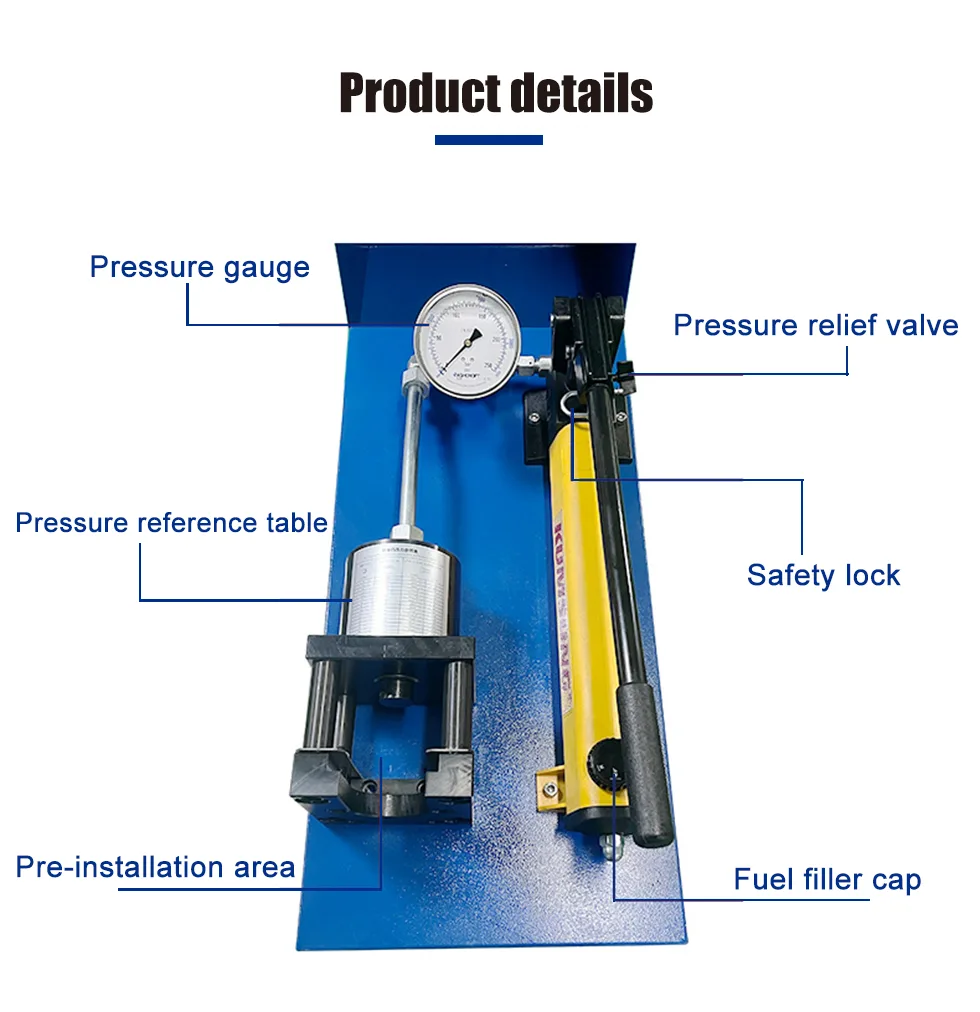

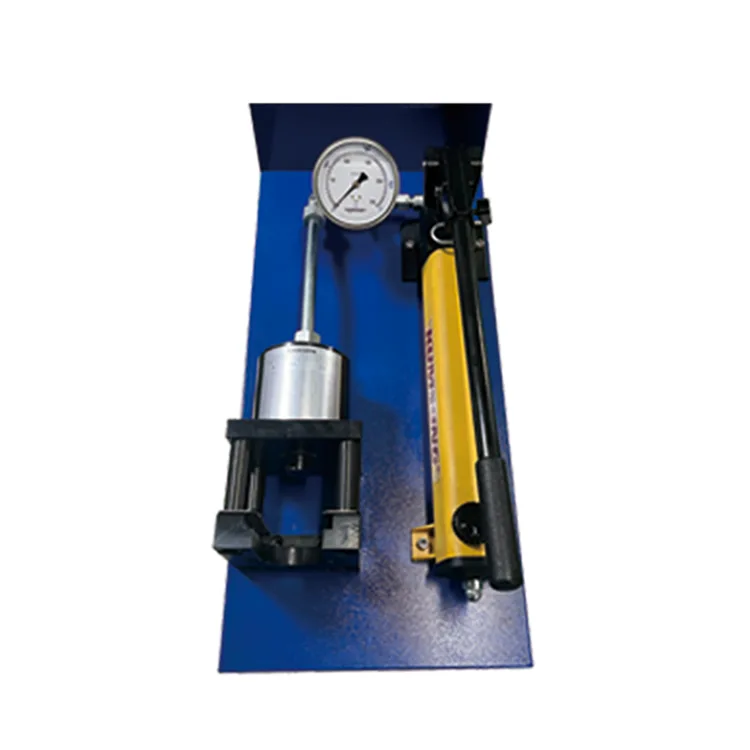

A máquina de alargamento de pré-montagem de anel de corte manual é composta por dois módulos principais: uma unidade de energia hidráulica independente e uma bomba hidráulica manual portátil. Adota uma estrutura de montagem dividida sem fiação externa ou tubos de ar redundantes. Todos os circuitos de óleo hidráulico estão totalmente integrados no corpo da bomba. Antes de sair da fábrica, passa por um teste de vedação de resistência à pressão. Uma vez descompactado, ele pode ser colocado em uso diretamente, sem montagem ou depuração adicional.

2. Lógica de Trabalho Central

A pressão hidráulica interna é estabelecida alternando e pressionando manualmente a bomba manual. O impulso é transmitido através do circuito de óleo para completar a pré-instalação da luva e a formação da expansão da abertura do tubo. A saída de pressão está em modo de travamento automático hidráulico mecânico. Após a cessação manual da pressão, a pressão pode ser mantida por um curto período para evitar que a abertura do tubo se recupere e se deforme. Isso é diferente das ferramentas manuais simples do tipo reinicialização por mola.

Vantagens do design integrado de dupla função

1. Integração de processos, reduzindo a quantidade de equipamentos transportados no local

A maioria dos equipamentos de dutos convencionais no mercado são pré-instalados com uma única função ou possuem uma única função de expansão. Durante a operação no local, é necessário transportar dois dispositivos, o que ocupa espaço de transporte e aumenta o custo de gerenciamento do equipamento. KC-A02 realiza a pré-instalação da luva e a expansão da abertura do tubo em um único dispositivo, que pode ser utilizado para ambas as funções em uma única operação. Apenas um dispositivo precisa ser transportado para cada operação de saída, adequado para a engenharia de veículos de emergência e pequenos espaços de armazenamento em casas de máquinas de navios.

2. Os parâmetros do processo são iguais, resultando em maior grau de correspondência de pipeline

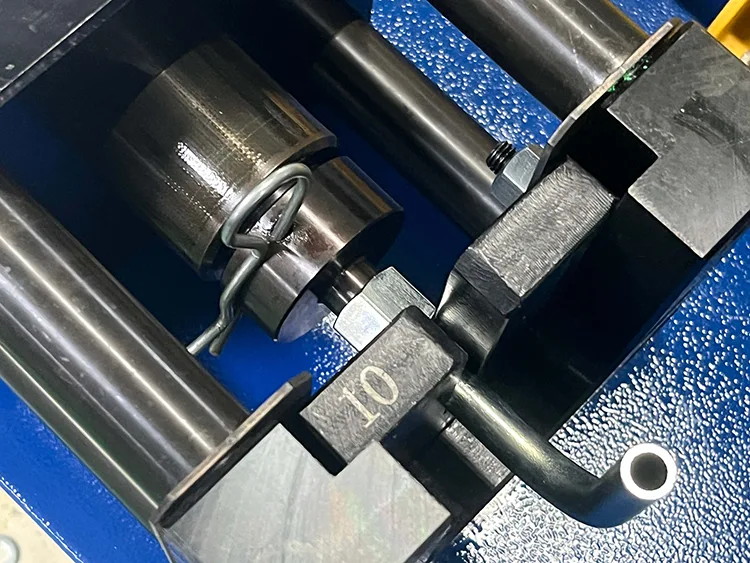

Os moldes de pré-instalação e expansão do equipamento são fresados ​​uniformemente de acordo com o padrão de tubulação hidráulica ISO8434. A quantidade de compressão pré-instalação e os parâmetros do ângulo do cone de expansão do mesmo material de tubo são mutuamente combinados, evitando a tolerância excessiva de ajuste da tubulação causada pelo processamento com máquinas diferentes e evitando vazamentos na tubulação da fonte.

Adaptabilidade às condições de trabalho

1. Abordando os pontos problemáticos das máquinas convencionais de queima de pré-montagem do tipo tomada elétrica

As máquinas de queima de pré-montagem convencionais do tipo tomada elétrica devem contar com tomadas elétricas e compressores de ar externos para fornecimento de energia. Eles são completamente inutilizáveis ​​em cenários sem fornecimento de energia, como em minas remotas, estradas externas para reparos de emergência, embarcações offshore e canteiros de obras móveis temporários. O KC-A02 não possui requisitos de energia externa e é acionado exclusivamente por energia hidráulica manual. Pode operar de forma estável em todos os terrenos e em ambientes sem eletricidade.

2. Adaptação aos cenários de operação de pessoal

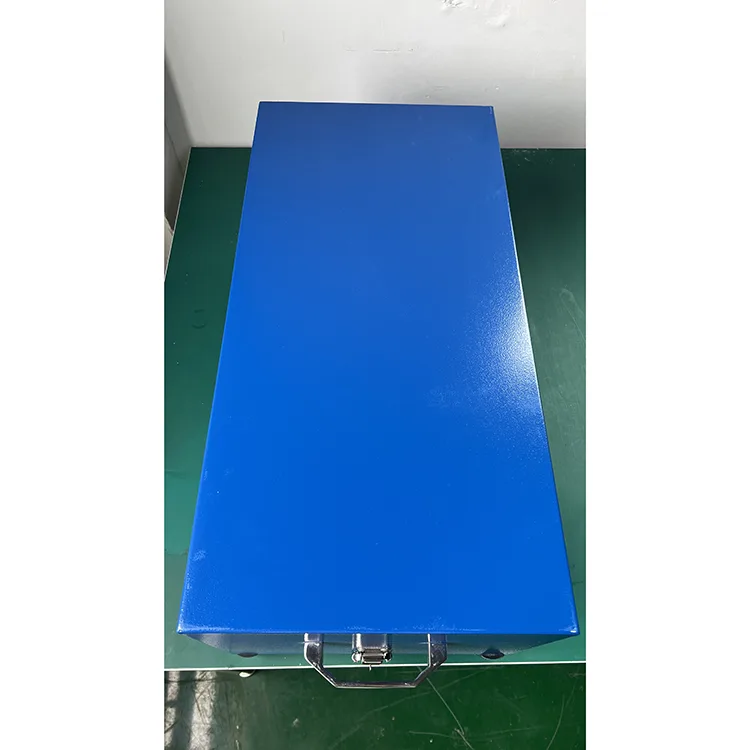

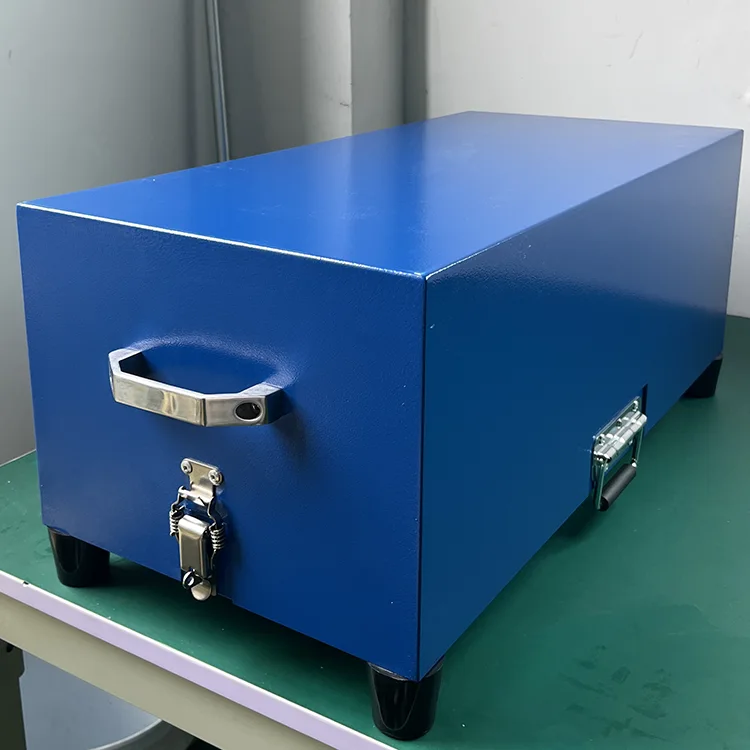

A Máquina de alargamento de pré-montagem de anel de corte manual é projetada principalmente para técnicos de dutos no local, equipes de manutenção de equipamentos e equipes de construção terceirizadas de engenharia. A máquina é leve e portátil e pode ser colocada diretamente em uma caixa de ferramentas ou transportada em um veículo, adequada para manutenção de tubulações do tipo ponto disperso e cenários de pré-fabricação no local de tubulações em pequena escala.

Comparação do consumo de recursos humanos e desempenho de precisão de processamento

1. O custo humano é superior às ferramentas de pré-instalação manuais puras

A pré-instalação de luva manual pura do tipo extrusão de parafuso tradicional depende do torque mecânico puro do parafuso. A pré-instalação de um único tubo de grande diâmetro requer o esforço colaborativo de três pessoas, resultando em um longo tempo de operação e fadiga extremamente elevada dos trabalhadores. Este modelo adota uma estrutura de amplificação hidráulica, reduzindo em 65% o aporte de recursos humanos para a mesma pré-instalação de tubulação. Uma única pessoa pode concluir de forma independente o processamento de todas as especificações dos tubos.

2. A precisão do processamento é comparada com equipamentos elétricos para evitar defeitos de pré-instalação

A pré-instalação manual direta apresenta problemas com controle de torque irregular. Especialmente para tubos de grande diâmetro acima de DN25, há um alto risco de afrouxamento da manga e arranhões por compressão da parede do tubo, o que pode levar a vazamentos e desprendimento da tubulação sob condições de alta pressão no futuro. A estrutura de pressão de retenção hidráulica KC-A02 pode manter um curso de extrusão constante, e a taxa qualificada de pré-instalação para os produtos acabados é a mesma da máquina de pré-instalação de luva elétrica de tipo fixo, resolvendo completamente o problema de afrouxamento na pré-instalação de grande diâmetro.

Força competitiva diferencial do núcleo do produto

1. Diferenças no material e durabilidade do corpo da bomba

A maioria dos produtos concorrentes semelhantes de baixo preço geralmente usa corpos de bomba de parede fina em alumínio fundido e vedações de borracha nitrílica de baixo custo. Após 3-6 meses de uso, problemas como vazamento de óleo hidráulico, alívio de pressão e rachaduras no corpo da bomba podem ocorrer. XYOON KC-A02 usa um corpo de bomba forjado integral em aço 45# e é equipado com uma junta de vedação NBR (borracha de nitrila butadieno) totalmente fechada. Ele passa por um teste de retenção de pressão contínuo de 2.000 vezes a pressão nominal de 1,5 vezes ao sair da fábrica, sem vazamento de óleo ou alívio de pressão, e sua vida útil é mais que o dobro da dos produtos concorrentes comuns.

2. Diferenças nas especificações de processamento de materiais de tubos

A maioria das ferramentas manuais de pré-montagem hidráulica na indústria suporta apenas mangas alargadas de séries leves (6-22 mm) e não podem ser compatíveis com tubulações hidráulicas para serviços pesados. A máquina de alargamento de pré-montagem de anel de corte manual é uniformemente compatível com luvas de alargamento padrão leves e resistentes e pode processar diâmetros de tubos que variam de 6 mm a 42 mm, atendendo aos requisitos de uso de dutos mistos de vários setores, como máquinas de construção, mineração e engenharia química.

Entrega abrangente e suporte pós-venda original de fábrica

O equipamento é equipado de fábrica com um conjunto completo de especificações correspondentes de moldes, ferramentas de reabastecimento de óleo hidráulico e manuais de operação em chinês e inglês em papel; contando com a capacidade de produção da própria fábrica da XYOON, o ajuste fino não padronizado de moldes é suportado. Fornece garantia de 2 anos para toda a máquina, substituição gratuita de 1 ano de peças de vedação e clientes globais podem solicitar diretamente peças sobressalentes de suporte originais de fábrica.

Perguntas frequentes

Q1: O KC-A02 pode processar tubos hidráulicos de aço inoxidável?

R: Sim, os moldes padrão são compatíveis com aço carbono e aço inoxidável 304, os dois tipos comuns de tubos hidráulicos sem costura. Não é recomendado processar tubos de aço inoxidável especiais espessados ​​com espessura de parede superior a 2,5 mm, pois podem causar desgaste do molde.

Q2: É necessário adicionar óleo hidráulico antes do uso?

R: A máquina de alargamento de pré-montagem de anel de corte manual é pré-preenchida com óleo hidráulico antidesgaste de baixa temperatura quando sai da fábrica. Não há necessidade de lubrificação inicial no recebimento do produto; apenas 46 óleo hidráulico antidesgaste precisa ser reabastecido durante a manutenção anual ou quando há vazamento de pressão.

Q3: Como distinguir entre a máquina pré-montada com encaixe de tomada elétrica portátil e a máquina integrada de pré-expansão manual KC-A02?

R: Para oficinas fixas e cenários de fornecimento de energia estável a longo prazo, o modelo elétrico portátil é selecionado; para cenários como áreas remotas sem eletricidade, dutos de alta altitude, manutenção offshore de navios e reparos de emergência esporádicos, escolha diretamente a máquina integrada de pré-expansão manual KC-A02.

Q4: Está em conformidade com os padrões internacionais de processamento de dutos?

R: Os parâmetros de processamento de toda a máquina estão em conformidade com os padrões internacionais de tubos de encaixe ISO 8434 e DIN 2353. O corpo do equipamento passou pela certificação CE e pode ser exportado diretamente para a Europa e os mercados do Oriente Médio.

Q5: Haverá risco de explosão da bomba durante a manutenção por um longo período?

R: O corpo da bomba está equipado com uma válvula de alívio de pressão e transbordamento. Quando a pressão nominal de trabalho for atingida, a pressão será aliviada automaticamente. Não há risco de explosão da bomba de sobrepressão e está em conformidade com os regulamentos de segurança de equipamentos mecânicos da UE.
